Mi az a doboz típusú alállomás?

Mi plA Doboz típusú alállomás?

A Doboz típusú alállomásmás néven a előregyártottvagy kompakt alállomás, egy gyárilag összeszerelt, zárt egység, amely a hagyományos elektromos alállomások összes lényeges alkatrészét egyetlen, időjárásálló fémházba integrálja. Középfeszültségű (MV) és kisfeszültségű (LV) közötti teljesítmény átalakítására és elosztására tervezték.

Tekintsd úgy, mint egy „plug-and-play” áramelosztó állomást, amely felváltja a nagy, tégla és habarcs alállomásépületeket.

Összetevői adoboz típusú alállomás

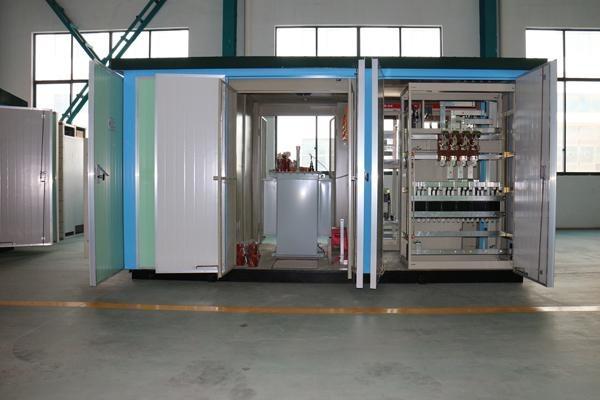

A doboz típusú alállomás három fő rekesszel van kialakítva: nagyfeszültségű kapcsolóberendezéssel, transzformátorral és kisfeszültségű elosztó berendezéssel. Mindegyik rekesz kritikus szerepet játszik a hatékony áramátalakítás és -elosztás biztosításában.

Nagyfeszültségű kapcsolóberendezés

Általában 10 kV vagy 35 kV névleges feszültségen működik.

Hazai gyártású vagy importált gyűrűs főegységeket és vákuum-megszakítókat tartalmaz.

Áramkorlátozó biztosítékokkal felszerelve a biztonság fokozása érdekében.

Transzformátorok

Elérhető olajos és száraz típusú konfigurációkban is.

1600 kVA-ig képes transzformátorok befogadására.

Szigetelő vagy fémes anyagokból készült védőburkolattal rendelkezik.

Kisfeszültségű elosztó berendezések

Tartalmazza az áramelosztó paneleket, a világítópaneleket, a mérőpaneleket és a meddőteljesítmény-kompenzációs paneleket.

Automatikus hőmérséklet- és kondenzációs szabályozó rendszerrel felszerelve.

Segíti a hatékony energiaellátást a felhasználó felé.

A konténer típusú alállomások jellemzői

(1) Fejlett technológia, biztonságos és megbízható; (2) Magas fokú automatizálás; (3) Gyári előregyártás; (4) Rugalmas konfigurációs lehetőségek; (5) Költséghatékony, gyors eredményekkel; (6) Kompakt lábnyom; (7) Esztétikailag tetszetős kialakítás, amely jól illeszkedik a környezetbe.

Doboz típusú alállomások osztályozása

1) Moduláris típus. A nagy- és kisfeszültségű kapcsolóberendezések és a transzformátor fém burkolatban található, a nagy- és kisfeszültségű elosztó berendezésen belül fenntartott üzemi folyosóval. Ez a típusú konténer típusú alállomás viszonylag nagy méretű, és ma már ritkán használják.

(2) Integrált egység típusa. A meglévő komplett berendezéskészletek használata helyett a nagy- és kisfeszültségű vezérlő- és védelmi eszközöket közvetlenül a burkolatba szerelik fel, így egyetlen egységet alkotnak. A karbantartást nem igénylő működésre tervezett szekrények nem rendelkeznek kezelőfolyosóval és kompaktak; európai stílusú vagy szabványos doboz típusú alállomásoknak is nevezik.

(3) Integrált típus. Ez a kialakítás leegyszerűsíti a nagyfeszültségű vezérlő- és védőberendezéseket azáltal, hogy mind a nagy-, mind a kisfeszültségű elosztó berendezést és a transzformátor törzsét együtt helyezi el a transzformátor olajtartályában, egyetlen egységet alkotva. Még kompaktabb, térfogata egy azonos kapacitású olajbemerített transzformátoréhoz hasonlítható – körülbelül egyharmada egy európai típusú dobozos alállomás méretének. Amerikai típusú dobozos alállomásként vagy kompakt típusú doboz típusú alállomásként is ismert.

Típusai és modelljeidoboz típusú alállomáss

doboz típusú alállomáss különféle modellekben és konfigurációkban állnak rendelkezésre, hogy megfeleljenek a különböző működési igényeknek. Minden modellt gondosan úgy terveztek, hogy konkrét előnyöket kínáljon, és megfeleljen a felhasználók egyedi igényeinek.

Közös modellek

Nagyfeszültségű kapcsolóberendezés-modellek

Száraz típusú transzformátor szekrénymodellek

Kisfeszültségű kapcsolóberendezés-modellek

Globális szabványos modellek

Európai stílus: Nagyobb méretű központosított alkatrészekkel.

Amerikai stílus: Jobb hűtési teljesítményt kínál, de nagyobb méretű.

Integrált: Kisebb helyigény, de az amerikai stílushoz hasonló előnyöket kínál.

Üzemeltetési és karbantartási irányelvek

A hatékony üzemeltetési és karbantartási stratégiák kulcsfontosságúak az élettartam és a megbízhatóság szempontjábóldoboz típusú alállomáss. A rendszeres ellenőrzési és karbantartási tevékenységek megakadályozzák a váratlan meghibásodásokat és biztosítják a zavartalan áramellátást.

Alapvető működési követelmények

Telepítse emelt platformra, hogy megakadályozza a víz bejutását.

A biztonság érdekében gondoskodjon megbízható csatlakozásról a földelő hálózathoz.

Tartsa tisztán és törmelékmentesen az alállomás környékét.

Rendszeres ellenőrzések és karbantartások

Rendszeresen ellenőrizze a nagyfeszültségű berendezéseket és transzformátorokat.

A biztonságos működés érdekében végezzen szigetelési vizsgálatokat.

A túlmelegedés elkerülése érdekében karbantartja a hűtőrendszert.

Kihívások és megfontolások

Mígdoboz típusú alállomáss számos előnnyel jár, vannak olyan kihívások is, amelyek gondos mérlegelést igényelnek. Ezek a kihívások különböző szempontokat érintenek, beleértve a környezeti hatásokat és a működési korlátokat.

Környezetvédelmi és biztonsági szempontok

Túlmelegedés veszélye és megfelelő szellőzés szükségessége.

Az anyagok nem megfelelő ártalmatlanításából származó lehetséges környezeti hatások.

Biztonsági intézkedések az illetéktelen hozzáférés megakadályozására.

Működési korlátozások

Egyes transzformátormodellek kapacitáskorlátozása.

Folyamatos karbantartás szükségessége a működési problémák elkerülése érdekében.

Meglévő rendszerekkel való integrációval kapcsolatos kihívások.

Következtetés

A dobozos alállomás egy gyárilag összeszerelt, zárt fém egység a MV-LV teljesítmény átalakítására és elosztására, amely magkomponenseket (nagyfeszültségű kapcsolóberendezések, transzformátorok, kisfeszültségű berendezések) integrál a hagyományos alállomások "plug-and-play" alternatívájaként.

Fejlett technológiával, rugalmas konfigurációval, kompakt mérettel és költséghatékonysággal rendelkezik, három fő típussal (moduláris, európai stílusú, amerikai stílusú) és különféle modellekkel rendelkezik a különböző igények kielégítésére. A megfelelő üzemeltetés és karbantartás elengedhetetlen az olyan kihívások kezeléséhez, mint a túlmelegedés és az integrációs problémák.

CEHO Az Electric kiemelkedik a rugalmas testreszabásban rejlő fő előnyével, testreszabott megoldásokat kínálva (feszültség, kapacitás, alkalmazási forgatókönyvek), amely lefedi az összes szabványos modellt. Kiváló minőségű magkomponenseket és szigorúan ellenőrzött transzformátorokat használ a stabilitás érdekében, valamint intelligens kisfeszültségű vezérlést. Szabványos előregyártással, felhasználóbarát karbantartással és professzionális vevőszolgálattal hatékony, biztonságos és költséghatékony energiamegoldásokat kínál.

Ha bármilyen kapcsolódó igénye van, kérjük, látogasson el weboldalunkra további információkért, vagy forduljon közvetlenül szakmai csapatunkhoz. Ne feledje, választásCEHO a megbízhatóság és az innováció választását jelenti!

Doboz típusú alállomás (előregyártott/kompakt alállomás) GYIKS

Alapvető információk

1. kérdés: Mi az a doboz típusú alállomás?

V: A doboz típusú alállomás, más néven előregyártott vagy kompakt alállomás, egy gyárilag összeszerelt, zárt egység, amely a hagyományos elektromos alállomás összes lényeges alkatrészét egyetlen, időjárásálló fémházba integrálja. Középfeszültségű (MV) és alacsony feszültségű (LV) áram átalakítására és elosztására használják, "plug-and-play" alternatívájaként működik a nagy tégla és habarcs alállomásépületeknél.

2. kérdés: Melyek a doboz típusú alállomások fő összetevői?

V: Három fő rekeszből áll, amelyek mindegyike kritikus szerepet játszik az áramátalakításban és -elosztásban:

Nagyfeszültségű kapcsolóberendezések: Általában 10 kV-on vagy 35 kV-on üzemel, gyűrűs főegységekkel, vákuummegszakítókkal és áramkorlátozó biztosítékokkal felszerelve.

Transzformátorok: Olajmerítésű és száraz kivitelben kapható, 1600 kVA-ig, védőszigetelő vagy fémburkolattal.

Kisfeszültségű elosztó berendezések: Tartalmazza az áramelosztó paneleket, a világítópaneleket, a mérőpaneleket, a meddőteljesítmény-kompenzációs paneleket és az automatikus hőmérséklet-/kondenzációs szabályozó rendszereket.

Jellemzők

3. kérdés: Melyek a doboz típusú alállomások legfontosabb jellemzői?

V: A főbb jellemzők a következők: (1) Fejlett technológia, biztonságos és megbízható; (2) Magas fokú automatizálás; (3) Gyári előregyártás; (4) Rugalmas konfigurációs lehetőségek; (5) Költséghatékony, gyors eredményekkel; (6) Kompakt lábnyom; (7) Esztétikailag tetszetős kialakítás, amely beleolvad a környezetbe.

Osztályozás és modellek

4. kérdés: Melyek a doboz típusú alállomások fő besorolása?

V: Három fő típusa van:

Moduláris típus: A nagy- és kisfeszültségű kapcsolóberendezések és transzformátorok fémházban vannak, üzemi folyosóval; viszonylag nagy és ma már ritkán használják.

Integrált egység típusa: A nagy- és kisfeszültségű vezérlő/védő eszközök közvetlenül a szekrénybe vannak beépítve (nincs üzemi folyosó), karbantartást nem igényel, kompakt; európai stílusú vagy standard típusúnak is nevezik.

Integrált típus: A nagy- és kisfeszültségű elosztóberendezések és a transzformátor főteste a transzformátorolajtartályban található, kompaktabb (az európai stílusú méret körülbelül 1/3-a); amerikai stílusú vagy kompakt típusúnak is nevezik.

5. kérdés: Milyen típusú dobozos alállomások állnak rendelkezésre?

V: Különféle modellek állnak rendelkezésre a különböző igények kielégítésére, beleértve: nagyfeszültségű kapcsolóberendezés-modellek, száraz típusú transzformátorszekrény-modellek, alacsony feszültségű kapcsolóberendezés-modellek, globális szabványos modellek (európai stílus: nagyobb, központosított alkatrészekkel; amerikai stílus: jobb hűtés, de nagyobb; integrált: kisebb helyigény amerikai stílusú előnyökkel).

Üzemeltetés és karbantartás

6. kérdés: Melyek a dobozos alállomások alapvető működési követelményei?

V: Az alapvető követelmények a következők: (1) A víz bejutásának megakadályozása érdekében emelt platformra kell telepíteni; (2) Biztosítsa a megbízható csatlakozást a földelő hálózathoz a biztonság érdekében; (3) Tartsa tisztán és törmelékmentesen az alállomás környékét.

7. kérdés: Milyen rendszeres ellenőrzésekre és karbantartásokra van szükség a dobozos alállomásoknál?

V: A rendszeres karbantartás a következőket foglalja magában: (1) A nagyfeszültségű berendezések és transzformátorok ellenőrzése; (2) Szigetelési tesztek elvégzése a biztonságos működés biztosítása érdekében; (3) A hűtőrendszer karbantartása a túlmelegedés elkerülése érdekében.

Kihívások és megfontolások

8. kérdés: Milyen környezetvédelmi és biztonsági szempontokat kell figyelembe venni a dobozos alállomásoknál?

V: A legfontosabb szempontok a következők: (1) Túlmelegedés veszélye, amely megfelelő szellőzést igényel; (2) Az anyag nem megfelelő ártalmatlanításából származó lehetséges környezeti hatások; (3) Biztonsági intézkedések a jogosulatlan hozzáférés megakadályozására.

9. kérdés: Milyen működési korlátai vannak a doboz típusú alállomásoknak?

V: A fő korlátozások a következők: (1) Bizonyos transzformátormodellek kapacitáskorlátozásai; (2) Folyamatos karbantartás szükségessége az üzemeltetési problémák elkerülése érdekében; (3) A meglévő rendszerekkel való integráció kihívásai.
