Epoxigyanta öntött száraz típusú transzformátorok: mik ezek pontosan? Mit csinálnak?

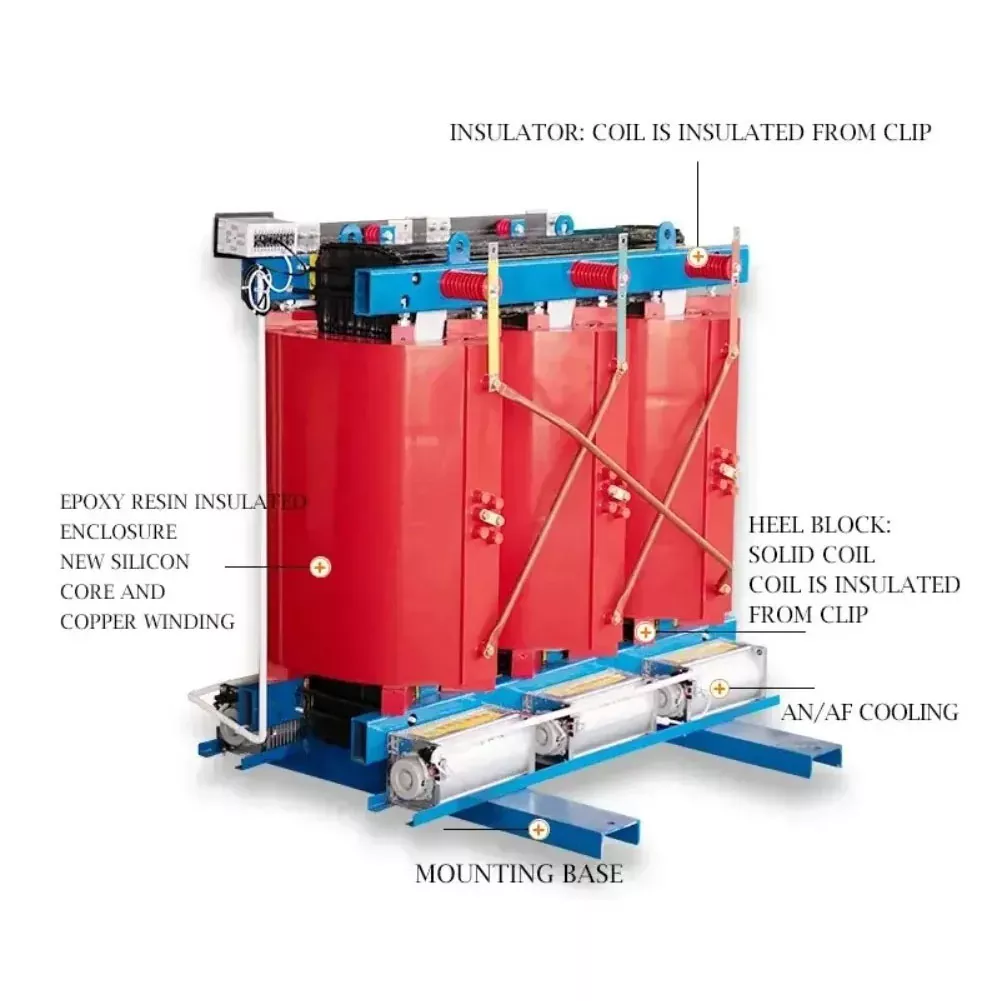

I. Mi az epoxigyanta öntött száraz típusú transzformátor?

Az epoxigyanta száraz típusú transzformátorok epoxigyantát használnak szigetelőanyagként. A nagy- és kisfeszültségű tekercseket rézszalaggal (fóliával) feltekerik, epoxigyantát öntenek és vákuumban megszilárdulnak, így nagy szilárdságú üvegszálas szerkezetet alakítanak ki. A szigetelési fokozatok F és H. A száraz típusú transzformátorok légkonvekcióra vagy kényszerített léghűtésre támaszkodnak a hőelvezetés érdekében, és nem rendelkeznek transzformátorolajjal.

Tűzálló, robbanásbiztos és karbantartásmentes tulajdonságainak köszönhetően széles körben használják városi metrókban, sokemeletes épületekben, repülőtereken, kórházakban, kereskedelmi központokban és más magas tűz- és biztonsági követelményeket támasztó helyeken.

II. Az epoxigyanta öntött száraz típusú transzformátorok eljárási jellemzői

1. Tekercselő öntés: A nagy- és kisfeszültségű tekercset epoxigyanta keverékkel öntik vákuum állapotban, és megszilárdulás után sűrű és szilárd egészet alkotnak.

2. Szigetelő rendszer: Főként epoxigyantát használ fő szigetelésként és üvegszálat erősítő anyagként. Nem igényel szigetelőolajat, és szilárd szigetelő berendezés.

3. Hűtési mód: általában AN (természetes léghűtés) vagy AF (kényszerhűtés). Hőmérséklet-szabályozóval és axiális előremenő ventilátorral felszerelt ventilátor a terhelési hőmérsékletnek megfelelően automatikusan indítható és leállítható. Egyes termékek rövid távú túlterheléses működést tesznek lehetővé.

III. Az epoxigyanta öntött száraz típusú transzformátorok fő előnyei és hátrányai

Előnyök:

1. Nagy biztonság és környezetbarát

• Tűz- és robbanásbiztos: Maga az epoxigyanta egy égésgátló, égésgátló és önkioltó anyag, amely alapvetően kiküszöböli a tűz- és robbanásveszélyt.
• Szennyezés mentes: Nem tartalmaz szigetelő olajat, kiküszöböli az olajszivárgás lehetőségét, amely szennyezi a talajt és a vízforrásokat. Nagyon tiszta.

2. Kiváló elektromos és mechanikai tulajdonságok

• Nagy szigetelési szilárdság: A kikeményedett epoxigyanta sűrű szigetelőréteget képez, jó szigetelőképességgel és erős villámütésállósággal.
• Erős rövidzárlati ellenállás: A tekercs nagy szilárdságú, merev egésszé szilárdul, rendkívül nagy mechanikai szilárdsággal, és ellenáll a hirtelen rövidzárlat esetén keletkező hatalmas elektrodinamikai hatásoknak.

3. Kiváló környezeti alkalmazkodóképesség

• Nedvesség- és porálló: A lezárt gyantaréteg hatékonyan képes elszigetelni a nedvességet, a port és a korrozív gázokat, sőt 100%-os páratartalmú környezetben is normálisan működik.
• Alacsony karbantartási költség: nincs szükség előmelegítésre a működés előtt, és nincs szükség szárítási kezelésre a leállítás után. A napi karbantartási munkaterhelés minimális.

4. Nagy hatékonyság, energiatakarékos és kompakt kialakítás

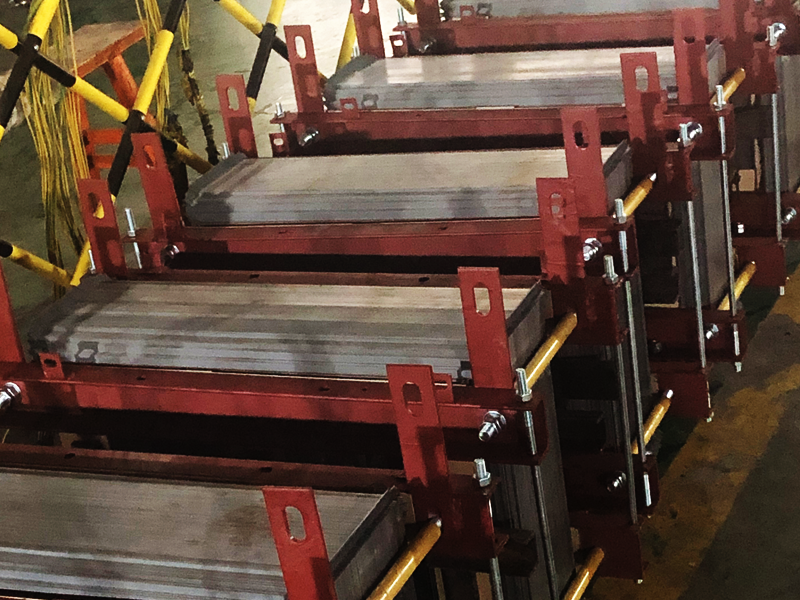

• Alacsony veszteség: A vasmag optimalizálásával (például kiváló minőségű szilíciumacél lemezek használatával) és a tekercselés kialakításával az üresjárati és terhelési veszteségek nagyon alacsonyak, és az energiamegtakarítási hatás jelentős.
• Kis méret és könnyű súly: Az epoxigyanta nagy szigetelési hatékonyságának köszönhetően mérete és tömege sokkal kisebb, mint az azonos kapacitású olajbemerítésű transzformátoroké, így szerelési hely és polgári építési költségek takaríthatók meg.
• Alacsony zaj: A fejlett technológia és anyagok felhasználásával a működési zaj alacsony, alkalmas kórházakban, lakóházakban stb., amelyek érzékenyek a zajra.

Hátrányok:

• A hőmérsékletállóság viszonylag korlátozott: az általánosan használt szigetelési fokozatok F (155 ℃) vagy H (180 ℃), a hosszú távú üzemi hőmérséklet általában 120 ℃ ~ 140 ℃ körüli, és a túlterhelési képesség nem olyan jó, mint az olajba merülő típusé.
• Részleges kisülés és repedés veszélye: Ha az öntési folyamatot nem ellenőrzik szigorúan (például buborékok és egyenetlen keveredés), könnyen előfordulhat részleges kisülés; szélsőséges hideg és meleg változások vagy mechanikai igénybevétel esetén az epoxigyanta repedésveszélyt jelenthet.
• Magas költség: A kezdeti beszerzési költség általában magasabb, mint az azonos kapacitású olajbemerítésű transzformátoroké.

IV. Az epoxigyanta öntött száraz típusú transzformátorok karbantartása és gyakori hibái

• Napi kulcspontok: Ügyeljen a megjelenésre (repedések, kisülési nyomok), a hőmérsékletre (hőmérséklet-szabályozás/forró pontok) és a rendellenes zajra; tartsa tisztán a szigetelőket, a tekercselési felületeket és a légcsatornákat, nehogy a felhalmozódó por befolyásolja a hőleadást és a szigetelést.
• Rendszeres ellenőrzés/tesztelés: szigetelési ellenállás, DC ellenállás, váltakozó áramú ellenállási feszültség, részleges kisülés stb.; a rögzítőelem és a földelés ellenőrzése is kritikus.

Tipikus problémák:

• A tekercs túlmelegedése: Gyakran túlterheléssel, rossz szellőzéssel vagy öregedéssel kapcsolatos; az epoxiréteg elszíneződésében, égett szagban vagy helyi túlmelegedésben nyilvánulhat meg.
• Részleges kisülés: eredhet nedves/sérült szigetelésből, rossz vezetékekből/földelésből stb., és idővel felgyorsítja az öregedést.
• Szokatlan zajok/rezgések: A mag befogási problémáival, laza rögzítőelemekkel, terhelési harmonikusokkal, rezonanciával stb.

V. Az epoxigyanta öntött száraz típusú transzformátorok általános műszaki paraméterei

Az alábbiakban néhány általános műszaki paraméter-tartomány található az epoxigyanta öntött száraz típusú transzformátorokhoz, és a konkrét értékek modelltől és gyártótól függően változnak:

Cégünk rendelkezikepoxigyanta öntött száraz típusú transzformátorokválasztható.

VI. Az epoxigyanta öntött száraz típusú transzformátorok fő alkalmazási területei

Az epoxigyanta öntött száraz típusú transzformátorok különösen alkalmasak a következő helyekre, ahol magas biztonsági és környezetvédelmi követelmények vonatkoznak:

• Városi közcélú létesítmények: sokemeletes épületek, kereskedelmi központok, repülőterek, metróállomások, alagutak, sporthelyszínek stb.
• Fontos intézmények: kórházak, adatközpontok, színházak, iskolák, laboratóriumok, stb. az áramellátás folyamatosságának és megbízhatóságának biztosítására.
• Ipari környezet: Vegyi üzemek, atomerőművek, bányák, erőművek és más zord környezetek, ahol gyúlékony, robbanásveszélyes vagy korrozív gázok vannak.
• Új energiamezők: szélenergia-termelés, fotovoltaikus erőművek stb.
