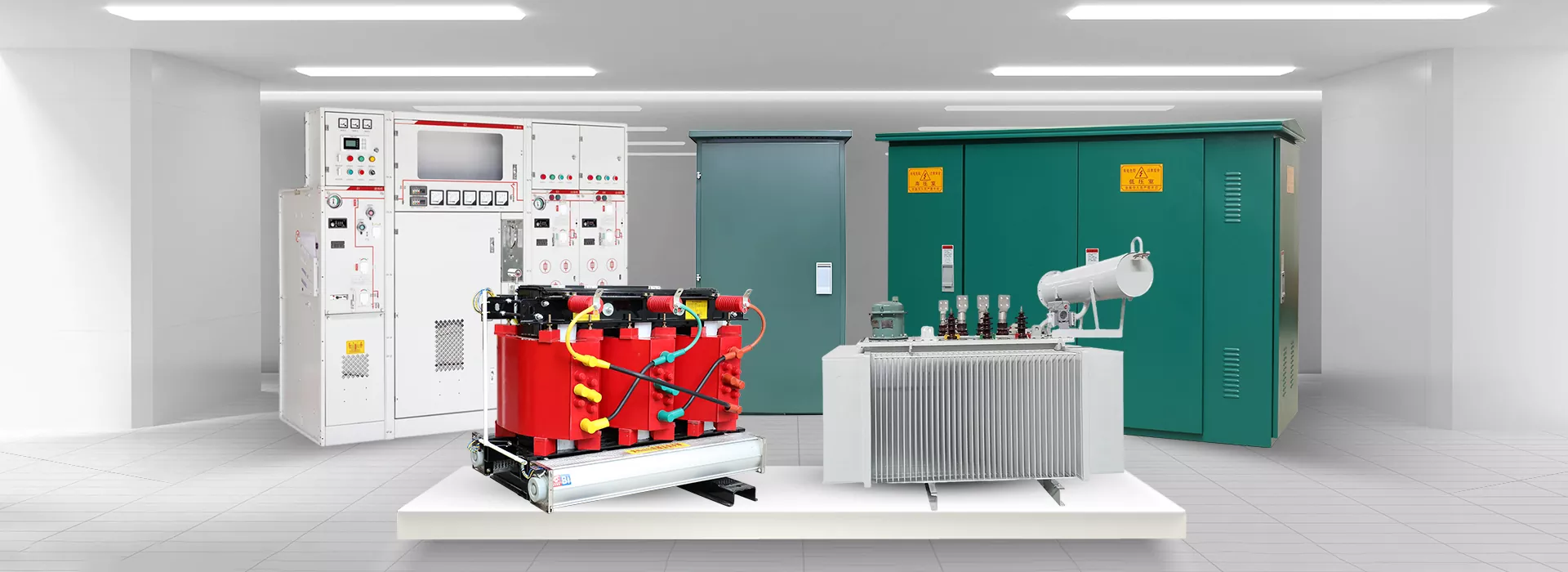

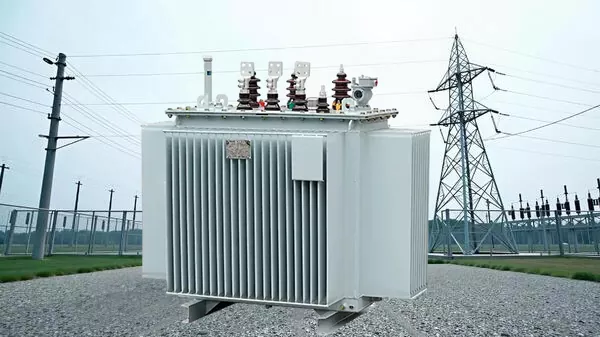

A teljesítménytranszformátorok a Ceho gyártó átfogó termékportfóliójának döntő részét képezik, megbízható védelmet és hatékony átvitelt biztosítanak az energiarendszerek számára. Fejlett tervezési technikákat alkalmazunk ezeknek a termékeknek a gyártása során, olajos és száraz típusú transzformátorokat egyaránt kínálva.

Száraz típusú transzformátorok vs. olajbemerített transzformátorok: melyiket válasszam?

A Ceho az Ön egyedi igényei alapján ad tanácsot. Ha beltérben kívánja használni, különösen olyan környezetben, ahol a tűzbiztonság a legfontosabb, például nagy forgalmú bevásárlóközpontokban, sokemeletes lakóépületekben vagy iskolákban, javasoljuk.száraz típusú transzformátorok. Levegőt vagy gyantát használnak szigetelő/hűtő közegként, kiküszöbölve az olajszivárgás kockázatát és leegyszerűsítve a karbantartást.

Ha azonban a szabadban vagy ipari alállomásokon használja,olajbemerített transzformátorokjobb hőelvezetést és túlterhelési kapacitást kínálnak, így gazdaságosabbak és hatékonyabbak a nagy teljesítményű alkalmazásokhoz.

Rutin karbantartás

Átfogó értékesítés utáni szolgáltatást és műszaki támogatást nyújtunk, valamint néhány termékkarbantartási javaslatot is kínálunk. A Ceho termékek viszonylag könnyen telepíthetők és karbantarthatók, minimális ellenőrzést vagy alkatrészcserét igényelnek; elegendő a rendszeres ellenőrzés a szükséges szögekből.

A legalapvetőbb és legegyszerűbb módszer a szemrevételezés. Az olajszivárgás, a korrózió, a szellőzőben lévő szilikon színe, valamint a perselyek és tömítések épsége gyakran vizuálisan észlelhető. Ha ezek a problémák a napi működés során merülnek fel, azonnal orvosolhatóak. Ezt követően elektromos tesztelés végezhető. Ha bármilyen kérdése van, vagy a működési feltételek melletti karbantartási terv kidolgozásával kapcsolatos, forduljon a Ceho-hoz.

Javasoljuk, hogy lehetőség szerint hőkamerás vizsgálatot végezzen, infravörös hőkamerával a forró pontok azonosítására a perselyeken, kötéseken és a tartály felületén. Ha valamelyik olajbemerített transzformátorunkat vásárolta, a dielektromos szilárdság, a nedvességtartalom és az oldott gáz elemzése is szükséges, hogy az olajelemzés révén kizárják a belső hibákat.

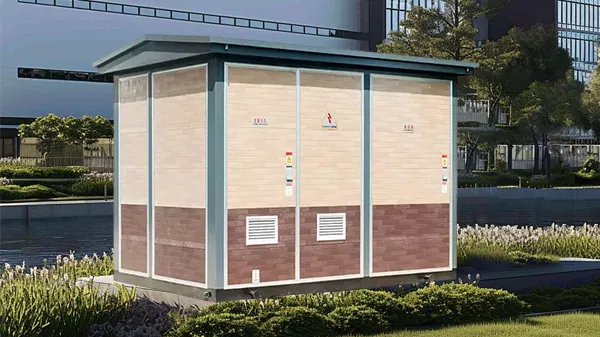

A Box-Type alállomás kompakt, integrált kialakítású, amely egyesíti a középfeszültségű kapcsolóberendezéseket, elosztó transzformátorokat éskisfeszültségű kapcsolóberendezésekegyetlen egységbe, amely a Ceho önálló áramelosztási megoldását kínálja. Hatékonyan alakítja át a 11 kV-os vagy 33 kV-os középfeszültségű források teljesítményét 400 V/230 V alacsony feszültségű kimenetekre. Előregyártott kialakítása minimálisra csökkenti a helyszíni szerelési időt is, így gyors és kényelmes megoldás.

Telepítési óvintézkedések

A Box-Type alállomás telepítése gyors és egyszerű, de nem helyezhető el sehova. Győződjön meg arról, hogy a választott helyszín egyszerű, vízszintes betonalappal vagy alappal rendelkezik, amely elbírja az alállomás teljes súlyát. Kérjük, előzetesen ellenőrizze, hogy a vízelvezető intézkedések megvannak-e. Ha aolajba merülő transzformátorhasználata esetén az alsó olajtömítést be kell állítani.

A formális telepítés valójában nagyon kényelmes. Az egységet a Ceho gyárában szerelték össze, huzalozták és tesztelték. A telephelyet csak az alapra kell helyezni, csatlakoztatni a bejövő vezetékhez, működési vizsgálatot és ellenőrzést. Ha a jövőben nem elégedett a jelenlegi elrendezéssel, lehetőség van annak bővítésére, felújítására. A legegyszerűbb módja az adagolópanelek hozzáadása a kisfeszültségű kapcsolóberendezés szintjén. Ha azonban kapacitásbővítésről vagy középfeszültségű kapcsolóberendezés felújításról van szó, akkor ajánlatos felvenni velünk a kapcsolatot és készítsünk célzottabb felújítási tervet.

Alkatrészek specifikációi

• MV kapcsolórekesz:
  • Típus: SF6 szigetelt, vákuum-megszakító (VCB) vagy levegőszigetelt kapcsolóberendezés (AIS).
  • A megszakító teljesítménye: 630A, 1250A, 2000A.
  • Védelem: Beépített túláram, földzárlat relék és mérő CT/PT.
  • Szabványok: IEC 62271-200, IEEE C37.20.2.
• Elosztó transzformátor:
  • Típus: Olajmerítésű (ONAN) vagy Száraz típusú (Öntöttgyanta - SCB).
  • Szigetelési osztály: Olajtípushoz: A osztály (105°C). Száraz típushoz: F osztály (155°C) vagy H osztály (180°C).
  • Vektorcsoport: Dyn11, Yyn0 vagy a megadottak szerint.
  • Impedancia: 4%, 6%, vagy az ügyfél specifikációja szerint.
  • Szabványok: IEC 60076, IEEE C57.12.
• Kisfeszültségű kapcsolórekesz:
  • Fő kisfeszültségű megszakító: levegős megszakító (ACB) vagy öntött házas megszakító (MCCB).
  • Kimenő adagolók: MCCB-k vagy kapcsolóbiztosíték-egységek (SFU-k).
  • Gyújtósín névleges teljesítmény: 4000A-ig, rézzel vagy ónozott.
  • Mérés: Többfunkciós digitális energiamérő, áramváltók.
  • Szabványok: IEC 61439-1/-2, UL 891.
• Ház és segédeszközök:
  • Anyaga: Tűzihorganyzott acéllemez (min. 2mm vastagság).
  • Kivitel: Epoxi alapozó és poliészter porbevonat (RAL színválaszték).
  • Szellőztetés: Kényszerített ventilátorhűtés termosztátokkal, lamellákkal és rovarvédőkkel.
  • Világítás: Belső LED világítás ajtóról működtethető kapcsolóval.
  • Földelés: Teljes belső földelő gyűjtősín külső földelőgödrökhöz csatlakozik.

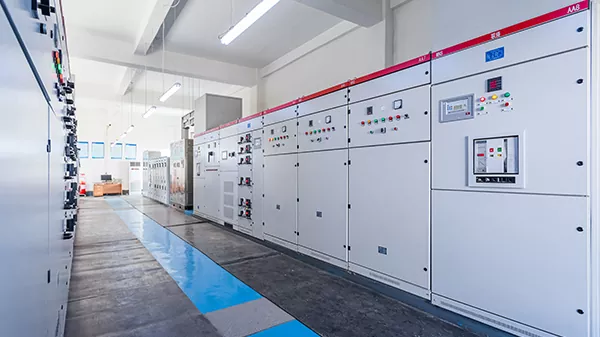

A Ceho egy kínai beszállító, amely termékmegoldások teljes skáláját kínálja az energiarendszerekhez, beleértve a kapcsolóberendezéseket, az elektromos berendezések vezérlésére, védelmére és leválasztására szolgáló eszközöket. Ezzel a berendezéssel az elektromos áram biztonságosan és megbízhatóan továbbítható az erőműtől a végfelhasználóhoz. Mindig lépést tartottunk az idők változásaival és fejlesztéseivel, hogy termékkutatást és -fejlesztést végezzünk az innováció, a fejlett felügyelet és az intelligens hálózati funkciók a működési hatékonyság javítására.

Termék típusa

Elsősorban termékeket tudunk biztosítani Önnekkisfeszültségű kapcsolóberendezésekésnagyfeszültségű kapcsolóberendezések, ráadásul feszültségosztályokkal osztva a piac középfeszültségű kapcsolóberendezéseket is látni fog.

Alacsony feszültségű, 1000 V alatti névleges feszültségű elektromos rendszerben, mindennapi életben, háztartásban, kereskedelemben használatos, és néhány kisebb ipari alkalmazást leszámítva nagyon megfelelő választás az alacsony feszültségű áramkörök védelmére.

A nagyfeszültséget 36 kV-nál nagyobb névleges feszültségű villamosenergia-rendszerekhez használják, nagy teljesítményű áramátvitelhez és nagyfeszültségű elosztáshoz ezt a terméket kell választani, különben nincs mód a nagyfeszültségű villamosenergia-rendszerek biztonságának és stabilitásának fenntartására.

Főbb funkciók

Néhány szóban összefoglalhatjuk a kapcsolóberendezések alapvető funkcióit: kapcsolás, védelem és leválasztás.

A kapcsolási funkció könnyen érthető; A kapcsolóberendezések leválaszthatják és csatlakoztathatják az áramköröket. Általában az áramellátás vezérlésére szolgál normál működés közben, valamint az áramellátás leválasztására is, amikor karbantartás vagy javítás céljából le kell állítani az áramellátást.

A védelem szempontjából a fő funkciók a túlterhelés és a rövidzárlat elleni védelem. A beállított áram- vagy feszültségküszöbök alapján a berendezés túlterhelés esetén automatikusan lekapcsolja az áramkört; ellenkező esetben az elektromos berendezések kiéghetnek, súlyosabb esetben tüzet okozhat.

A leválasztó funkció teljes mértékben leválasztja az áramkört az áramellátásról karbantartás vagy javítás során, védve a kezelőket.

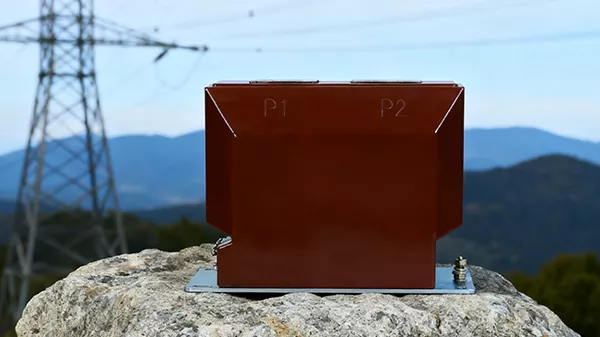

Vegye fel a kapcsolatot a Ceho céggel, ha meg szeretné vásárolni műszertranszformátorunkat, valamint egyéb olyan termékeket, amelyek az elektromos berendezések teljes készletét konfigurálhatják az Ön számára. Ez a speciális eszköz a nagyfeszültséget és a nagy áramerősséget szabványosított alacsony szintre csökkenti, biztosítva a szükséges szigetelést a nagy teljesítményű primer áramkörök és a kisfeszültségű szekunder áramkörök között, valamint precíz és hatékony eszköz.

Fő típus

Áramváltóésfeszültség transzformátor, ez a kettő a fő típus, de van egy speciálisabb kategória, a Ceho is lehet szisztematikus, azazkombinált műszertranszformátor.

Az áramváltó a nagy primer áram normál szekunder áramra történő csökkentésére szolgál. Primer tekercse sorba van kötve a mérendő áramvezetővel. A szekunder tekercs kimenete ampermérőhöz, teljesítménymérőhöz, elektromos energiamérőhöz és védőreléhez csatlakozik.

A feszültségtranszformátorokat a magas rendszerfeszültségek szabványos szekunder feszültségekre való csökkentésére használják, primer tekercseléssel párhuzamosan a fázis- és nullavezetők közé, vagy két fázis közé. A másodlagos kimeneteket feszültségmérőkhöz, wattmérőkhöz, frekvenciamérőkhöz, szinkronizáló eszközökhöz és védőrelékhez használják.

A kombináció is nagyon könnyen érthető, vagyis a kettőt egybe kell integrálni.

Milyen tényezőket kell figyelembe venni a műszertranszformátorok terhelési besorolásának kiválasztásakor?

A névleges pontosság megőrzése érdekében fontos a terheléspárok kiválasztása. A teljes csatlakozási terhelés tartalmazza az összes csatlakozó vezeték, kivezetés és a csatlakoztatott berendezés impedanciáját, ezért a kiválasztásnál győződjön meg arról, hogy a műszertranszformátor névleges terhelése egyenlő vagy nagyobb, mint a számított teljes csatlakozási terhelés. Ha ezt nem tudja egyedül megerősíteni, kérjük, forduljon a Cehohoz a megfelelő információkkal, és mi kidolgozzuk a tökéleteset.

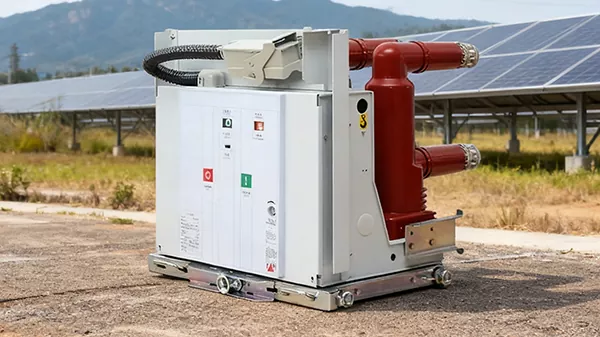

ÉrintkezésCehoés vásárolja meg nagyfeszültségű elektromos alkatrészeinket, amelyek nem közönséges alkatrészek, hanem az energiainfrastruktúra sarokkövei. A megfelelő alkatrészek kiválasztása a biztonság, az élettartam és a folyamatos működés érdekében, miközben a minőség is nagyon fontos elem, egyablakos megoldást nyújtunk Önnek.

Névleges feszültség VS ellenálló feszültség, mi a különbség?

Mertnagyfeszültségű elektromos alkatrészek, a névleges feszültség az a maximális rendszerfeszültség, amelyet normál üzemi körülmények között képesek ellenállni, és az alkatrész folyamatos működési határához kapcsolódik. Az ellenállási feszültség a szigetelőre alkalmazott magasabb vizsgálati feszültség, az időtartam viszonylag rövid, és a szigetelőnek meghibásodás nélkül ki kell bírnia, hogy megőrizze stabilitását tranziens és túlfeszültség alatt.

Kulcsfontosságú kiválasztási kritériumok

Rendszerfeszültség: Az a maximális rendszerfeszültség, amelyre az alkatrészt tervezték.

Dielektromos szilárdság: ellenőrizze az elektromos frekvencia feszültségének (50/60 Hz) és a villámimpulzusnak (1,2/50 μs) ellenállását.

Névleges áramerősség: a folyamatos áramfelvételi kapacitást, a környezeti hőmérsékletet és a potenciális túlterhelést figyelembe kell venni.

Rövidzárlati teljesítmény: ellenáll a termikus igénybevételnek és a maximális hibaáram által generált mechanikai igénybevételnek a megadott időtartamon belül.

Környezeti feltételek: Kültéri alkatrészek esetében vegye figyelembe a szennyezettségi szintet (IEC 60815), a tengerszint feletti magasságot, a környezeti hőmérséklet-tartományt, a szeizmikus aktivitást és az UV-sugárzást.

Részleges kisülés: perselyek és kivezetések és egyéb kulcsfontosságú alkatrészek, az alacsony részleges kisülési szint a szigetelés hosszú távú integritásának kulcsmutatója.

Anyag és tartósság: porcelán, kompozit polimer, különböző előnyökkel.

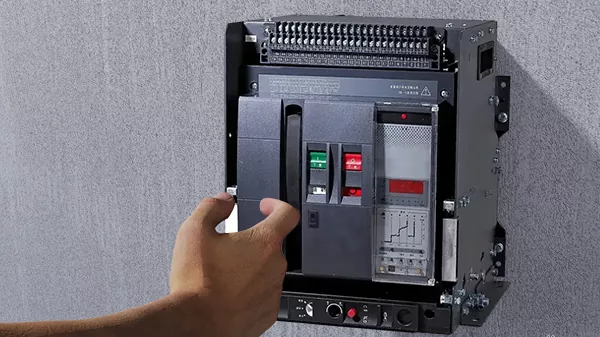

Az alacsony feszültségű megszakítók fontosak az elektromos védelem szempontjából, és túlterhelés, rövidzárlat vagy hiba esetén automatikusan megszakítják az áramköröket, akár a mindennapi életben, akár az iparban.Cehoegy professzionális gyártó és szállító, tapasztalt az iparágban, felveheti velünk a kapcsolatot a berendezéssel kapcsolatos konkrét információkért, testreszabott célzott konfigurációért.

Tartozékok és opcionális funkciók

Segédérintkezők: a megszakító állapotának távoli jelzésére szolgál.

Riasztóérintkezők: jelzik a túlterhelés vagy rövidzárlat által okozott kioldási állapotokat.

Feszültségcsökkenés kioldó: megszakító, amely automatikusan kiold, ha a hálózati feszültség egy beállított küszöb alá esik.

Söntkioldás: lehetővé teszi a megszakító távoli kioldását külső jelekkel.

Motor kezelő: a megszakító távvezérlésű be-/kikapcsolása.

Zárószerkezet: lakattal felszerelt a biztonsági záráshoz/címkézési eljáráshoz.

Kapocsfedelek: megakadályozzák a véletlen érintkezést a feszültség alatt álló részekkel.

Kommunikációs csomag: épületfelügyeleti rendszerekbe, valamint felügyeleti és adatgyűjtő rendszerekbe integrálható.

Karbantartás és tesztelés

Karbantartásakisfeszültségű megszakítók, az adott ciklust a működési környezet és a működési gyakoriság alapján kell megítélni. Szemrevételezés és mechanikai vizsgálat 1-2 évente, ha stabil, tiszta és ritkán használt. De ha zord ipari környezetben vagy nagyon kritikus alkalmazásokban használja, javasoljuk, hogy évente hőképes vizsgálatot végezzen a forró pontok ellenőrzése érdekében, és egy átfogó elektromos tesztet 3-5 évente.

A Ceho javasolja a szigetelési ellenállás ellenőrzését, az érintkezési ellenállás mérését és a befecskendezési tesztet. Ha konkrét problémákat talál, vagy úgy érzi, hogy ki kell cserélnie vagy frissítenie kell, lépjen kapcsolatba velünk, és kérjen műszaki támogatást.

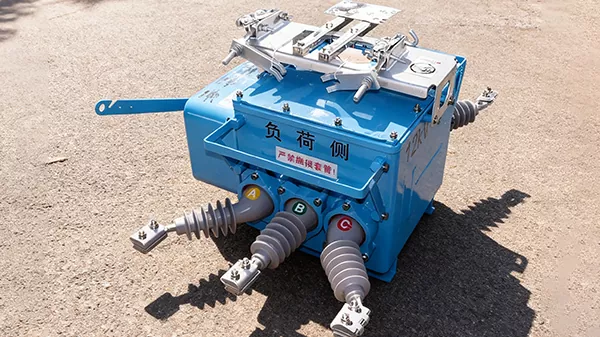

Az ipari áramelosztás és vezérlés terén a High Voltage Switch nagyon fontos, ha olyan terméket keres, amely extrém körülmények között is tökéletesen teljesít, azonnal forduljon a Cehohoz.

Mi az alapvető különbség a nagyfeszültségű kapcsoló és a megszakító között?

Nagyfeszültségű kapcsolókés a nagyfeszültségű megszakítók funkciójukban és alkalmazási forgatókönyvükben eltérőek. Ha a legalapvetőbb különbséget kérdezzük, az elsősorban funkcionális, és a funkció határozza meg a felhasználást.

A nagyfeszültségű kapcsolókat normál áramköri be- és leválasztásra, hibamentes működésre használják, és gyakran használják berendezések karbantartására és terheléskapcsolásra. A nagyfeszültségű megszakító védelmi funkciója alkalmasabbá teszi olyan hibahelyzetekben való használatra, mint rövidzárlat és túlterhelés.

Mire kell figyelnem a nagyfeszültségű kapcsoló kiválasztásakor?

Ne aggódjon amiatt, hogy nem megfelelő termékeket választ,lépjen kapcsolatba Ceho-val, akkor konkrét megoldásokat dolgozunk ki Önnek, ha először az általános irányt akarja figyelembe venni, ezekre a pontokra kell figyelni, az első a névleges feszültség és áramerősség, egyszóval nem választhatja azokat, amelyek nem felelnek meg az áramrendszernek. Másodszor, a kapcsolási kapacitásának el kell viselnie a terhelési áramokat és az esetleges rövidzárlati áramokat.

Egyéb több szög, elsősorban attól függ, hogy milyen környezetben használja a nagyfeszültségű kapcsolót, figyelembe kell venni a hőmérsékletet, a páratartalmat, a korrozivitást, a környezettel kombinálva megállapítani, hogy van-e célzottabb biztonsági és védelmi funkció, és ha a működési frekvencia gyakoribb, akkor a megfelelőt is kell választani, ami eltér az általános céltól.

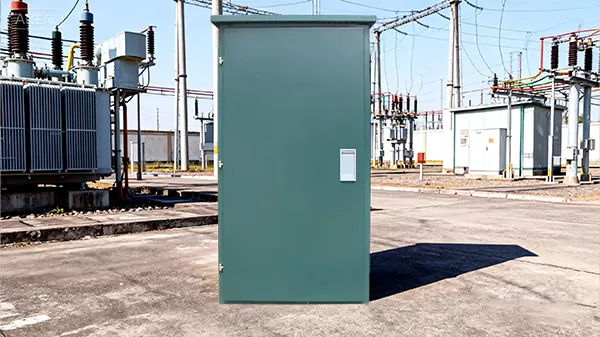

Válassza a Ceho's-tKábel leágazó dobozsegít a kábelek hatékony és biztonságos kezelésében az összetett energia-, adat- és kommunikációs infrastruktúrában. Ezek a termékek hatékonyan védik a csatlakozásokat a környezeti veszélyektől, a mechanikai igénybevételtől és az illetéktelen hozzáféréstől, miközben fenntartják a rendszeres vezetékezést, javítva a megbízhatóságot, a biztonságot és a karbantartás egyszerűségét.

Melyek a legfontosabb biztonsági ellenőrzések a kábelelágazó doboz üzembe helyezése előtt?

Erősítse meg, hogy aelágazó dobozteljesen feszültségmentes és zárva van.

↓

Minden kábelcsatlakozást a megfelelő nyomatékkal kell meghúzni, vagy ha nem, be kell állítani, különben túlmelegedés léphet fel.

↓

Ellenőrizze, hogy minden elágazás a rendszer kialakításának megfelelően a megfelelő biztosítékkal vagy megszakítóval van-e felszerelve.

↓

Minden használaton kívüli kábelbemeneti pontot megfelelően le kell zárni dugókkal az IP-védelem megőrzése érdekében. Kérjük, erősítse meg ezt.

↓

A burkolatok és a gyűjtősínek megfelelően földelve vannak?

↓

Teljes körű, szigetelési ellenállási és folytonossági vizsgálatok az előírásoknak megfelelően.

Környezetvédelmi és telepítési jellemzők

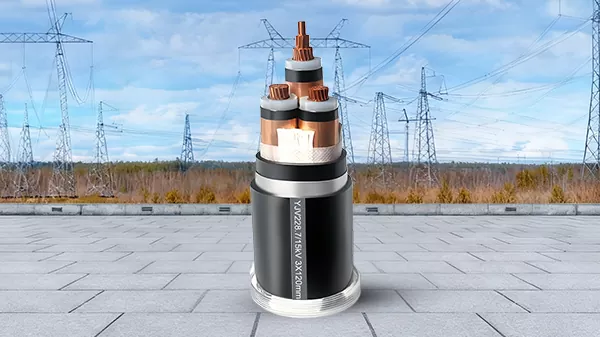

A Ceho kapcsolóberendezéseket, transzformátorokat, alállomásokat és egyéb elektromos berendezéseket tud biztosítani, és a kábelek is fontosak az elektromos rendszerekben, amelyek szintén részét képezik egyablakos termékmegoldásainknak. Szigorúan követjük az iparági szabványokat, a fejlett technológiát és a hosszabb élettartamot.

Milyen kábeltípusokat kínálunk?

A Ceho kis-, közép- és nagyfeszültségű kábeleket kínál.

Kisfeszültségű kábelA kialakítás egyszerű, a feszültségtartomány 0,6/1kV alatt van, de bár a kialakítás egyszerű, kopásálló, korrózióálló és égésgátló funkciókkal kell rendelkeznie.

A feszültség tartományaközépfeszültségű kábelek1kV és 35 kV között van, a szigetelés és a feszültségellenállás jobb, a külső védelmi követelmények pedig magasabbak. Többrétegű szigetelést fogunk alkalmazni.

A feszültség tartományanagyfeszültségű kábelekmeghaladja a 35 kV-ot, 35 kV és 220 kV között. Ezt kell kiválasztani a távolsági erőátvitelhez. Az ilyen típusú termékek kialakítása felelősségteljesebb, mint az előző kettő, nagy szigetelési teljesítménnyel és jobban tesztelt feszültségellenállással.

Alkalmazási tartomány

Ezt a tápkábel feszültségtípusa szerint is meg kell különböztetni, és az általános használat mindenképpen problémákat okoz. A Ceho kisfeszültségű kábelei otthonokban, ipari épületekben, bevásárlóközpontokban, irodaházakban és más helyeken használhatók elektromos áram továbbítására különböző végberendezésekhez és létesítményekhez.

A középfeszültségű kábelek különböző erősáramú berendezéseket csatlakoztathatnak, és gyakran láthatók a városi elosztóhálózatok, ipari létesítmények és alállomások közötti áramátviteli alkalmazásokban.

A fent említett nagyfeszültségű kábelek, ultra-nagy feszültségű távvezetékek, nagy távolságú energiaátvitel, ilyen kábeleket kell használni.
