Közepes feszültségű tápkábel

A Cceho vezető középfeszültségű tápkábel-gyártó és -szállító – OEM/ODM szolgáltatásokat kínál versenyképes gyári árakkal! Az 5kV-35kV névleges kábelt ipari és kereskedelmi létesítmények elosztó áramköreihez használják. A közepes feszültségű tápkábel nedves vagy száraz helyeken való használatra alkalmas, futópályákba, csatornákba és szabadba szerelve, légi úton vagy közvetlenül eltemetve, a NEC engedélye szerint. A hőmérséklet nem haladhatja meg a 105°C-ot (MV105).

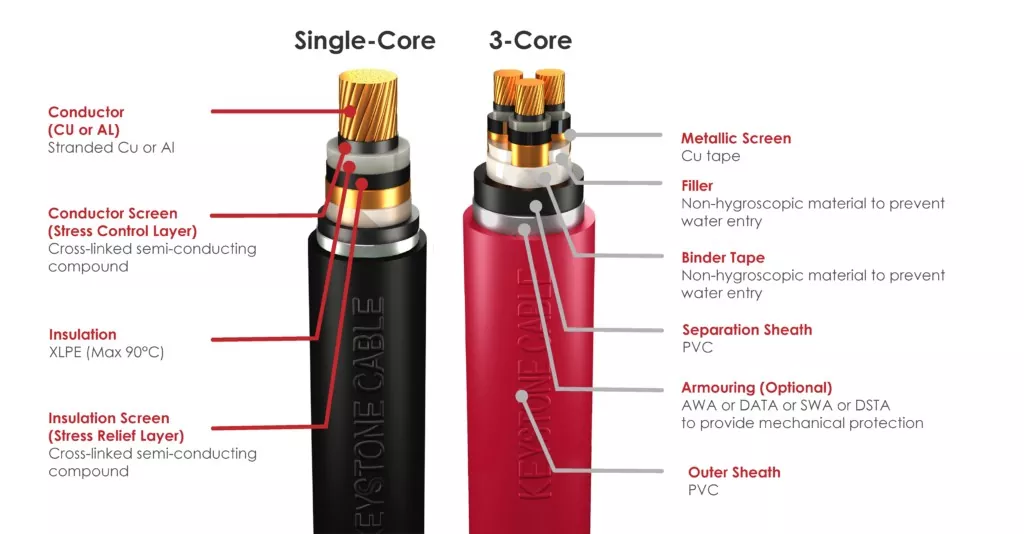

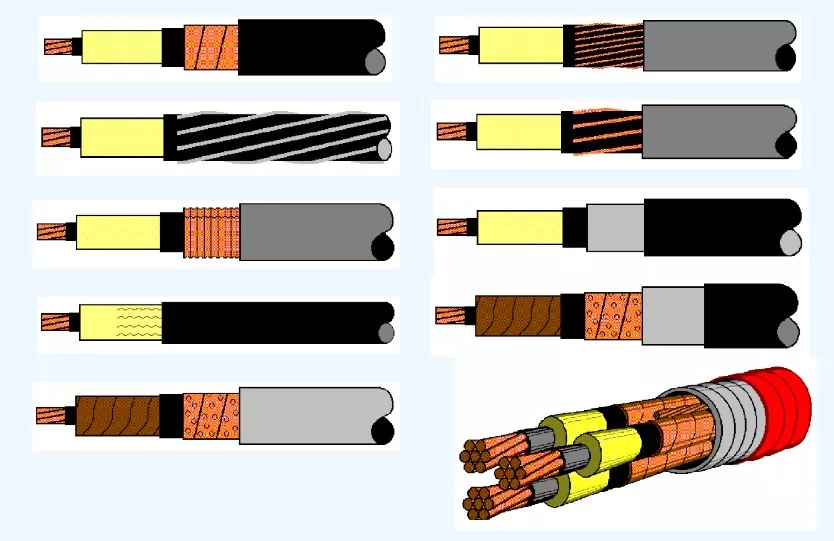

MV kábel építése

Karmester

Kétféle vezetéket használunk MV kábeleink építéséhez: réz és alumínium.

· Réz: 99,95%-ot meghaladó tisztaságú elektrolitikus rézből készül.

· Alumínium: Alumínium bugákból húzva, minimum 99,70%-os tisztaságú.

Vezető képernyő

A vezetőernyőnk egy extrudált térhálósított félvezető vegyület, amely a fémes vezetőt fedi. Ez a réteg feszültségi pontként működik a szigetelésben, potenciálisan gyengítve annak hosszú távú tartósságát.

Szigetelő képernyő

A szigetelőernyő egy térhálós, félvezető anyag, amelyet a szigetelésre extrudálnak. Sima felületet biztosít, átmeneti anyagként szolgál a szigetelés között, ahol elektromos tér van, és a vezetőképes fémernyő között, ahol az elektromos tér nulla. Így ez csökkenti a szigetelőréteg feszültségét.

Fémes képernyő

A fémes ernyő jellemzően egy spirálisan felvitt rézszalag rétegből áll, amely átfedésben van a szigetelőernyőn. A 3 eres kábel fémes árnyékolása biztosítja, hogy az elektromos mező a kábelmagban belül maradjon.

Kábelszerelés (opcionális)

A 3-eres kábelek esetében a magok lefektetése előtt azonosító tao-kat (barna, fekete, szürke) helyeznek a fémes árnyékoló alá.

A lefektetett magok közé egy nem higroszkópos polipropilén töltőanyagot visznek fel, hogy a teljes kábel kör alakú legyen. Polipropilén szalago(ka)t vagy PETP (poliészter) szalag(oka)t használnak zárószalagként a lefektetett magok felett.

Elválasztó hüvely (opcionális)

Minden páncélozott kábel tartalmaz egy extrudált fekete PVC-, MDPE- vagy LSZH-elválasztó köpenyt, amelyet a magra vagy lefektetett magokra helyeznek fel, hogy megakadályozzák a korróziót a különböző fémek leválasztásával és a galvanikus hatások elkerülésével.

Páncél (opcionális)

A páncélozott kábeleknél a páncélt egy elválasztó köpenyre helyezik a további mechanikai védelem érdekében. Az egyerű kábelek alumíniumhuzalokat (AWA), kettős alumínium szalagpáncélt (DATA), míg a többeres kábeleknél horganyzott acélhuzal páncélzatot (SWA) vagy kettős horganyzott acélszalagos páncélt (DSTA) használnak.

Külső hüvely

Minden közepes feszültségű tápkábel PVC-, MDPE- vagy LSZH-külső extrudált réteggel rendelkezik a magon, a lefektetett magon vagy a páncélon. Ez az általában fekete külső burkolat védi a kábeleket a napfénytől és a termeszektől. A gyártó és a vásárló megállapodása alapján más szín is biztosítható.
