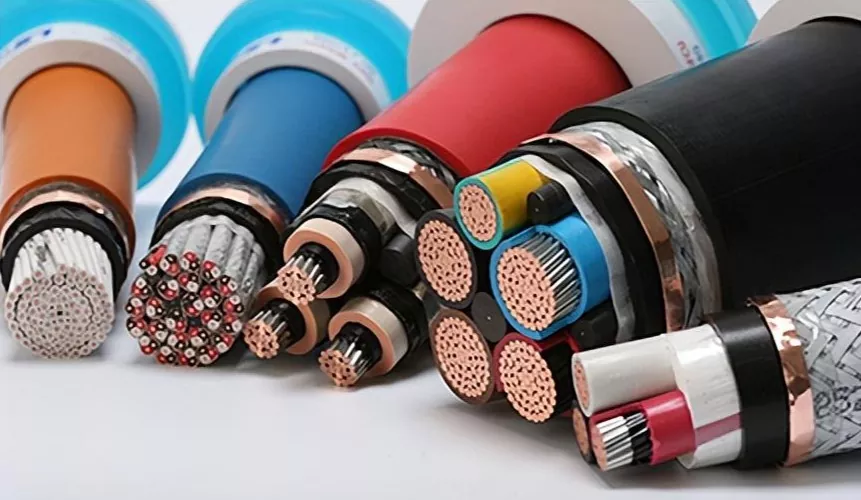

Kisfeszültségű tápkábel

Gyári közvetlen kisfeszültségű tápkábel nagykereskedés – 50% kedvezmény a tömeges megrendelésekre. A Ceho kábelei UL tálcás kábelt tartalmaznak teljesítményméretekben és CSA Teck 90 kábeleket (3 vezeték földeléssel vagy 4 vezeték földelt termékekkel), amelyek különféle árnyékolási vagy páncélzati opciókban állnak rendelkezésre. Nem számít, melyik kábelt választja, kiemelkedő megbízhatóságot és maximális teljesítményt fog tapasztalni. Az alacsony feszültségű tápkábelek a modern villamosenergia-rendszerek alapvető összetevői, amelyeket arra terveztek, hogy hatékonyan továbbítsák az elektromosságot alacsony feszültségű (LV), középfeszültségű (MV) és nagyfeszültségű (HV) hálózatokon. Ezek az elektromos kábelek kiváló vezetőképességgel, robusztus szigeteléssel és kiváló hő- és időjárásállósággal rendelkeznek, így alkalmasak ipari, kereskedelmi és infrastrukturális alkalmazásokra. A fejlett anyagoknak és a precíziós tervezésnek köszönhetően a tápkábelek biztonságos, stabil és hosszan tartó energiaátvitelt biztosítanak különféle környezetekben.

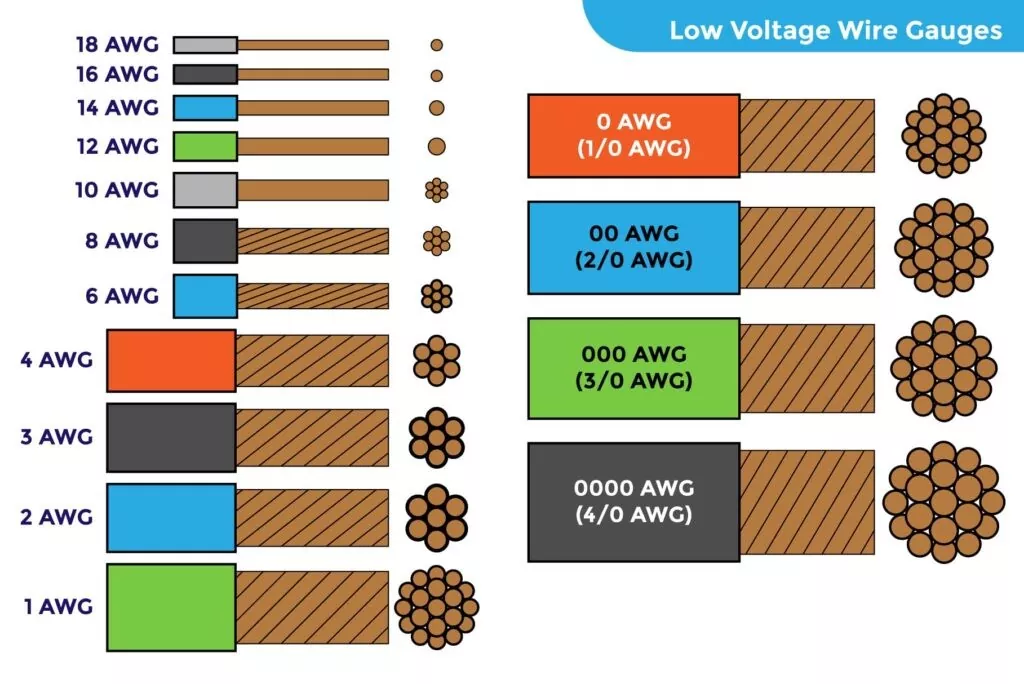

Kisfeszültségű kábelméretező modul

Nyilvánvaló, hogy a különböző telepítési környezetek eltérő kábelkialakítást és anyagokat igényelnek. A Ceho kiválasztási modulja képes kiszámítani a kábelméreteket a hálózat meghatározott helyeihez a következő szabványok bármelyike ​​alapján:

● IEC 60364 5-52 szabvány: Kisfeszültségű elektromos berendezések – 5-52. rész: Villamos berendezések kiválasztása és telepítése – Kábelrendszerek.

● NEC módszer: NFPA-70-2011 National Electrical Code.

Ez a modul sugárirányban kiegyensúlyozott háromfázisú/egyfázisú rendszerekhez alkalmas. A számítás a réz vagy alumínium vezetőanyagokat, valamint a vonatkozó szabványoknak megfelelő szigetelőanyagokat vagy kábeltípusokat támogatja.

Számítások

● Current Carrying Capacity – A kábel telepítési módját figyelembe véve a szoftver a telepített áramterhelhetőség alapján határozza meg a kábel méretét. Az alacsony feszültségű tápkábelek kiválasztásakor figyelembe veendő tényezők többek között a talaj hőellenállása és hőmérséklete, valamint az áramkörök csoportosítása.

● Feszültségesési határértékek normál működési feltételek mellett – A szabványos feszültségesési képlet alapján számítva. A szoftver a megadott feszültségesési határértékek alapján határozza meg a kábel méretét. A kisfeszültségű tápkábelek figyelembe veszik a kábel ellenállását, reaktanciáját és hosszát, és adatokat szolgáltatnak a maximálisan megengedett feszültségesésről.

● Rövidzárlati ellenállás (csak IEC szabvány) – Kiszámítja a rövidzárlati hőmérséklet-emelkedést a maximális hibaáram és a hiba időtartama alapján. Ezek a paraméterek definiálhatók vagy az elvégzett rövidzárlati elemzésen alapulhatnak.

● Ha ugyanazon az eszközön több számítást végeznek, a rendszer meghatározza az optimális méreteket, és konkrét kábeleket ajánl a kábelkönyvtárból.

● Teljes terhelés esetén az áramerősség és a teljesítménytényező az elvégzett teljesítményáramlás-elemzésen alapulhat, vagy a felhasználó határozza meg.

Kábelkönyvtár

A kábel típusa kulcsfontosságú tényező a kábel kiválasztásánál. A Ceho szoftvere egy átfogó kábelkönyvtárat tartalmaz, amely egy-, három- és háromeres kábeleket tartalmaz földelővezetővel. Minden névleges és kábelkonfigurációs adat rendelkezésre áll a számításhoz.

8 lépés az alacsony feszültségű tápkábel kiválasztásához és méretezéséhez

1. Határozza meg a terhelési követelményeket

Számítsa ki az áramigényt a berendezés teljesítménye, az üzemidő és a terhelés típusa (folyamatos/szakaszos) alapján, hogy a kábel hosszú ideig stabilan bírja a terhelést. ‌

2. Válassza ki a kábel típusát

Válasszon szigetelőanyagokat (például térhálósított polietilén), vezetőanyagokat (réz vagy alumínium) és szerkezeteket (egymagos vagy többmagos) az alkalmazási forgatókönyvek alapján (például atomerőművek, ipari vagy polgári felhasználás). ‌

3. Számítsa ki az áramterhelhetőséget!

Számítsa ki a megengedett áramátviteli kapacitást a kábel keresztmetszete, a környezeti hőmérséklet és a fektetési mód (például közvetlen betemetés, vezeték vagy felső) alapján, hogy meggyőződjön arról, hogy az nem haladja meg a névleges értéket. ‌

4. Vegye figyelembe a rövidzárlat elleni védelmet

Ellenőrizze a kábel rövidzárlati kapacitását, hogy megbizonyosodjon arról, hogy egy bizonyos ideig hibaáram alatt is kibír (például az AP1000 atomerőmű által igényelt rövidzárlati kapacitás). ‌

5. Értékelje a feszültségesést

Számítsa ki a hálózati feszültségesést, és győződjön meg arról, hogy a feszültség ingadozása a végén a megengedett tartományon belül van (általában ≤5%), hogy elkerülje a berendezés rendellenes működését. ‌

6. Gazdasági elemzés

Hasonlítsa össze a különböző keresztmetszetű kábelek kezdeti beruházását (CAPEX) és üzemeltetési költségét (OPEX), és válassza ki a legjobb hosszú távú költséggel rendelkező megoldást. ‌

7. Állítsa be a környezeti tényezőket

Korrigálja a kábel áramvezető képességét: Magas hőmérsékletű környezetben csökkentett kapacitással használja, nedves vagy korrozív helyeken pedig időjárásálló anyagokat válasszon. ‌

8. Tartsa be a biztonsági előírásokat

Tartsa be az olyan szabványokat, mint az UL vagy ETAP, hogy az alacsony feszültségű tápkábel megfeleljen a tűzmegelőzési, robbanásmegelőzési és a személyzet biztonsági követelményeinek (például ívvédelem)
