GW9 kültéri nagyfeszültségű leválasztó kapcsoló

A Ceho a GW9 kültéri nagyfeszültségű leválasztó kapcsolók szállítására szakosodott gyártó és beszállító. A GW9 sorozatú kapcsolók alkalmasak kültéri nagyfeszültségű elektromos berendezésekhez, háromfázisú AC 50Hz névleges feszültséggel 0kV/15kV/20kV. Használják nagyfeszültségű távvezetékek elektromos leválasztására terhelés nélküli átvitel során, nagyfeszültségű gyűjtősín karbantartására, megszakítókra és egyéb elektromos berendezésekre, valamint feszültség alatt álló nagyfeszültségű vezetékek elektromos leválasztására. Termékünk kiskondenzátoros és induktív áramleválasztó áramkörökre osztható. Felépítése egyszerű és ésszerű, réz-alumínium tartozékokkal, rozsdamentes acél tömített házzal és tűzihorganyzott alappal kiváló nyomás- és korrózióállóságot, megbízható teljesítményt biztosít. Könnyű és könnyen telepíthető, nem igényel rendszeres tisztítást vagy karbantartást, alkalmas 10-20 kV-os elosztóvezetékek különböző szakaszaira és ágaira városi és vidéki területeken, valamint jól látható leválasztási pontokkal rendelkező karbantartási szakaszokhoz. Az olcsó, GW9 kültéri nagyfeszültségű leválasztókapcsoló egy kényelmes kültéri nagyfeszültségű elektromos eszköz.

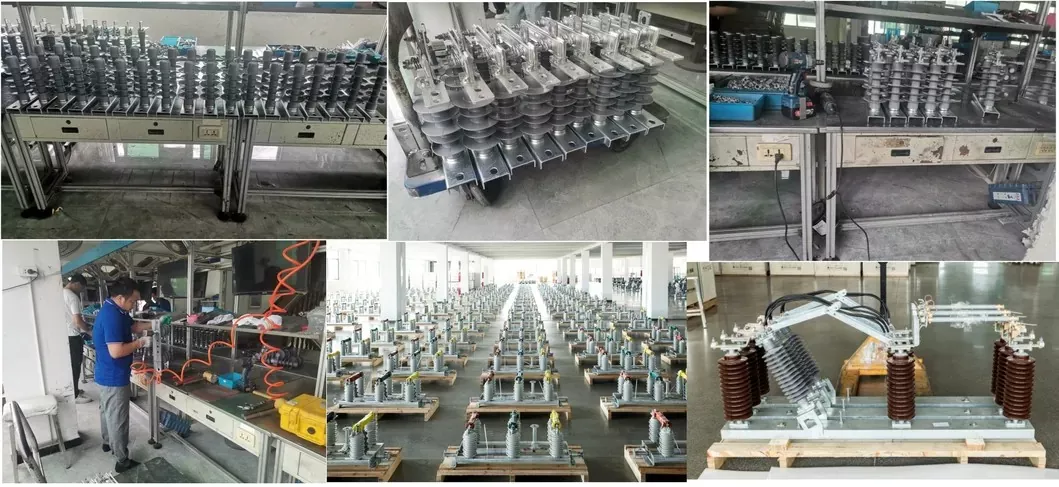

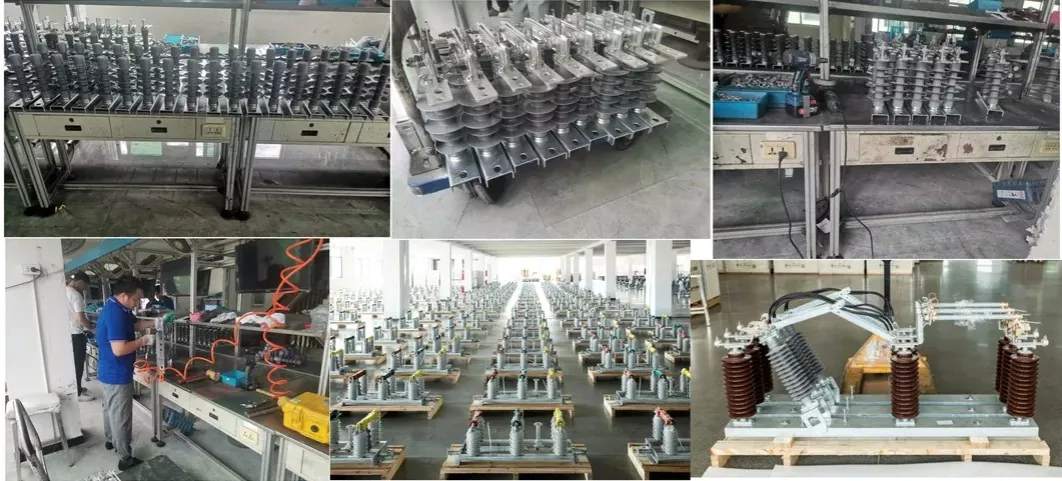

A mi gyárunk

A (H)GW9-12 sorozatú kültéri nagyfeszültségű váltakozó áramú egyfázisú szakaszoló/leválasztó kapcsoló (a továbbiakban: szakaszoló/leválasztó kapcsoló) 10 kV-os vezetékek feszültség alatti és terhelés nélküli kapcsolására, valamint felújított nagyfeszültségű buszok, megszakítók és egyéb elektromos berendezések feszültség alatti nagyfeszültségű vezetékektől való leválasztására szolgál.

Szakaszolók/Leválasztó kapcsoló megfelel a GB/T 1985-2014 feszültség- és áramleválasztó kapcsolók és földelő kapcsolók, DL/T 486-2010 nagyfeszültségű váltakozó áramú leválasztó kapcsolók és földelő kapcsolók műszaki szabványainak.

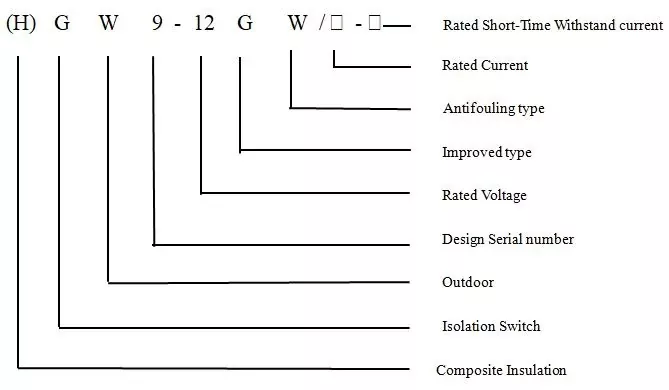

MODELL ÉS JELENTÉS

A használat környezeti feltételei

1. Magasság: legfeljebb 1000 méter. Ha a magasság meghaladja az 1000 métert, a névleges hőszigetelési szintet ennek megfelelően kell beállítani.

2. Környezeti hőmérséklet: Felső határ +45 ℃, alsó határ -40 ℃, a legmelegebb hónap átlaghőmérséklete 30 ℃, maximális napi hőmérsékletkülönbség 25 K.

3. A napsugárzás intenzitása (kültéri): 0,1 W/cm²

4. Szél sebessége/szélnyomás (kültéri): 0,5 m/s / 700Pa

5. Szennyezettségi fok: E osztály

6. Jegesedés vastagsága: legfeljebb 20 mm

7. Páratartalom: A napi átlagos relatív páratartalom nem haladja meg a 95%-ot, a havi átlagos relatív páratartalom nem haladja meg a 80%-ot

8. Szeizmikus teljesítmény: vízszintes gyorsulás 0,3 m/2, függőleges gyorsulás 0,15 m/s²

9. Biztonsági tényező: Szinuszrezonancia háromperiódusú hullám, biztonsági tényező nagyobb, mint 1,67.

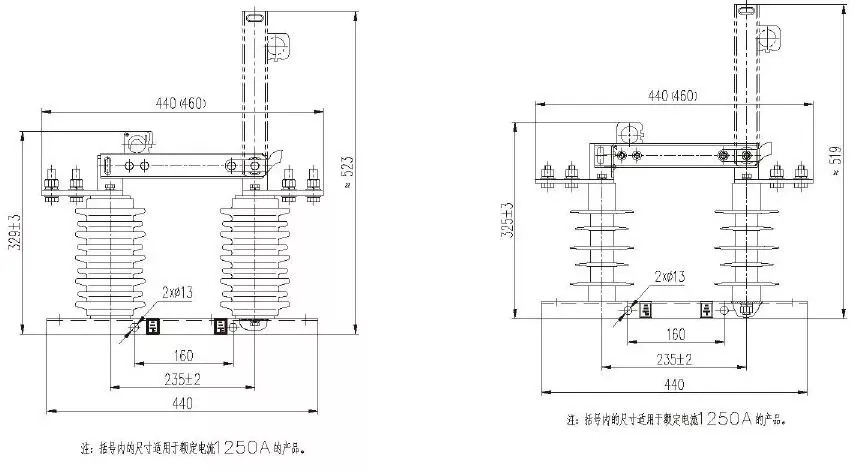

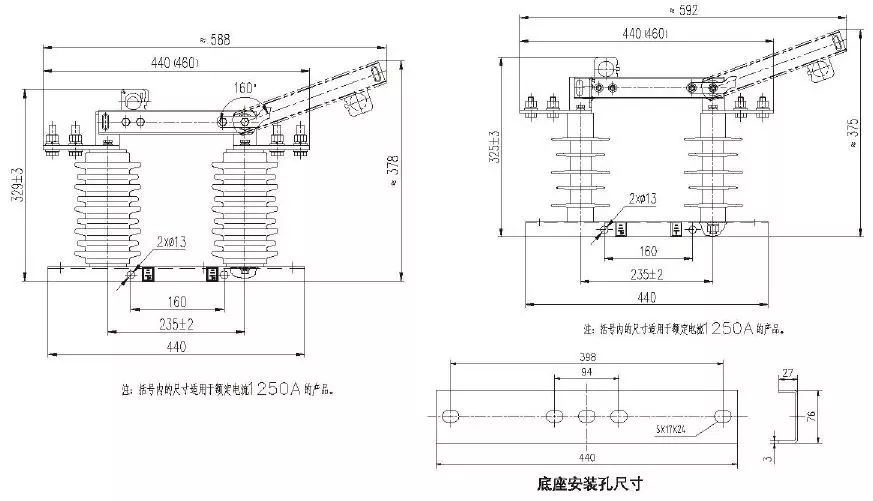

VÁZLAT ÉS TELEPÍTÉSI MÉRETE

Műszaki adatok

Főbb előnyök

1. Jelentősen javult a termékszerkezet és a korrózióállóság. Zárt állapotban a vezetőlemez önzáró funkcióval rendelkezik. A nyitáshoz egyszerűen húzza meg a reteszelőkampót, hogy automatikusan kinyíljon. Az alap vezető rugóval és rugós burkolattal van felszerelve; az önzáró szerkezet tartalmaz egy zárólemezt, reteszelőkampót és reteszelőkampó rugót. Minden standard alkatrész SUS304 nem mágneses rozsdamentes acélból készül, fényes felülettel és kiváló korrózióállósággal.

2. A vezetőlemezen nincs ütközőzár; a maximális elfordulási szög nem kisebb, mint 160 fok, és a vezetőképes lemezalap nem rendelkezik rozsdamentes acél kapcsokkal. Passziválást, szegecselést és nagy rugalmasságú beépítési eljárásokat alkalmaznak az érintkezési szorítóerő fenntartására.

3. A GW9 kültéri nagyfeszültségű leválasztó kapcsoló fő áramköri elemei T2 vörös rézet használnak. Az állóérintkezők és kivezetések egybeöntöttek, teljesen megoldva a helyhez kötött érintkezők és kivezetések múltbeli hegesztése által okozott érintkezési problémákat.

4. A fő áramkör minden vezetőképes alkatrésze ezüstözött, legalább 20 mm vastagságú, és zárt antioxidáns kezelésen esik át. A felületi bevonat fényes és tartós, erős oxidációs ellenállással, kiváló vezetőképességgel és 80 mmΩ áramköri ellenállással rendelkezik.

5. A vezetékek sorkapcsai kettős furatú, kemény rézötvözetből készült szerkezettel rendelkeznek, külső ezüstbevonattal.

6. Ez a kapcsoló külső nyomásérintkező rugót használ, a vezető érintkezők érintkeznek a "fix ív" szerkezettel, így rendkívül egyenletes nyomást és öntisztító funkciót biztosítanak. Az érintkezési nyomás hosszú ideig állandó marad, biztosítva a termék biztonságát és megbízhatóságát a nagy távolságú üzemelés során.

7. A szigetelő nagy szilárdságú kerámia vagy szilikongumi kompozit anyagból készül, és nagy kúszótávolsággal készült, megfelel az E osztályú szennyezésmentességi követelményeknek, jó szennyezésgátló képességgel és nagy távolságú működési jellemzőkkel rendelkezik.

8. A GW9 kültéri nagyfeszültségű leválasztó kapcsoló mozgó alkatrészeitől a talajtól való minimális távolság nagyobb, mint 200 mm, a szünetek közötti távolság pedig nagyobb, mint 230 mm, így alkalmas nagy magasságú területekre.
