GW4 kültéri nagyfeszültségű leválasztó kapcsoló

Biztos lehet abban, hogy Ceho GW4 kültéri nagyfeszültségű leválasztókapcsolót vásárol gyárunkból. Alapból, szigetelő tartókból, vezető részekből és működtető mechanizmusból áll. Minden oszlopnak két támasza van, mindegyik tartó felső végére egy vezetőképes pengével. A penge érintkezője a két támasz között található. A tartó alsó végére csapágyhüvely van felszerelve. A kezelőmechanizmus által hajtva a penge vízszintesen 90°-kal el tud fordulni, ezáltal nyitható és zárható a kapcsoló.

Szerkezeti jellemzők

● Kétoszlopos vízszintes forgó típus: Pólusonként két oszlopszigetelő, az érintkezőlapát vízszintesen 90°-ban középen elforgatva teljessé teszi a zárást és nyitást, a törés látható, megfelel az "öt védelem" követelményeinek.

● Minden sorozat felszerelhető földelő kapcsolókkal: Egyszeres földelés, dupla földelés, vagy nincs földelés, a földelő kapcsoló és a főkapcsoló reteszelt.

● Rugalmas működési mechanizmus: GW4 kültéri nagyfeszültségű leválasztó kapcsoló standard konfiguráció CS11 (kézi) vagy CS17 (földeléssel), CJ6 elektromos mechanizmus opcionális távvezérléshez.

● Magas korrózióállóság: A vezető részek ezüst/ón bevonatúak, az acél részek tűzihorganyzott vagy rozsdamentes acél, az alap alumíniumötvözetből vagy tűzihorganyzott acélból készült, alkalmas tengerparti és erősen szennyezett területekre.

● Moduláris felépítés: Három pólus összekötő rúddal van összekötve, a fázisállítás gyorsan elvégezhető a helyszínen, a beépítési szög 0-30° között állítható.

Miért válassz minket?

◆ A GW4 kültéri nagyfeszültségű leválasztó kapcsoló kétoszlopos nyitó- és érintkezőkapcsoló szerkezettel rendelkezik, amely automatikus érintkezőtisztítást és fokozott érintkezési megbízhatóságot kínál.

◆ Az érintkező ujjak új típusú anyagból készülnek, nagy szilárdsággal, nagy vezetőképességgel és nagy rugalmassággal. Az érintkezőket maguknak az érintkezőujjaknak a rugalmas ereje rögzíti, elkerülve a rugós korrózió és a hőlágyítás okozta érintkezési szorítóerő csökkenését, így megakadályozva a megnövekedett érintkezési ellenállás és az érintkezés fokozódó felmelegedésének ördögi körét.

◆ A kapcsoló forgó részét karbantartásmentes működésre tervezték. A forgó alap tömített szerkezetű, megakadályozza a vízgőz, a por és a káros gázok bejutását. Ez biztosítja, hogy a csapágyak és a molibdén-diszulfid lítium alapú zsír mindig jó környezetben működjön, megelőzve a rozsdásodást, a zsírveszteséget és a kiszáradást, így biztosítva, hogy a GW4 kültéri nagyfeszültségű leválasztó kapcsoló üzemi nyomatéka hosszú távú működés után ne nőjön. Rozsdamentes acél csapokat használnak, amelyek illeszkednek az olajmentes önkenő csapágyszerkezethez; Az acél alkatrészek tűzihorganyzottak, így rugalmasak, könnyűek, megbízhatóak és rozsdamentesek.

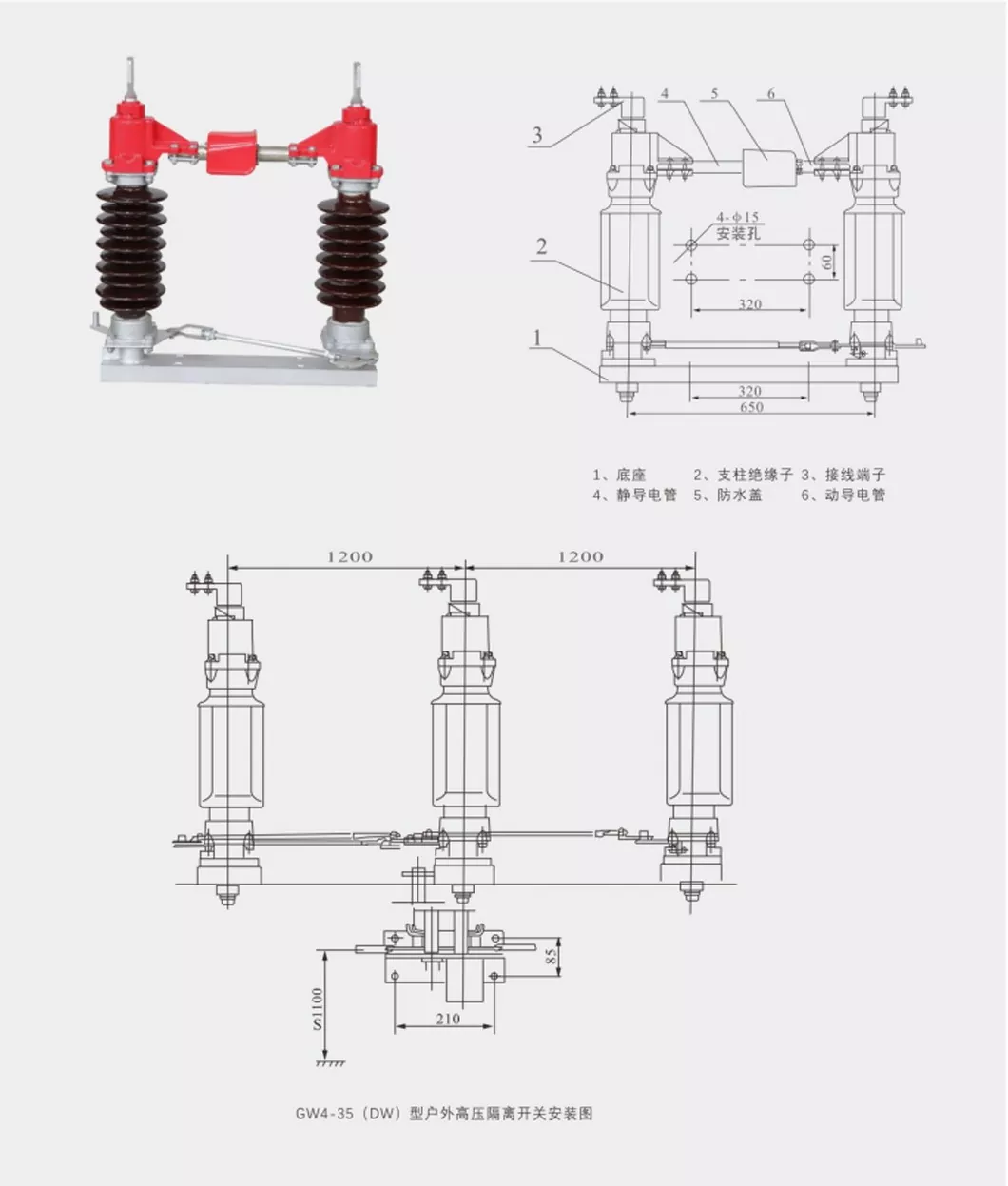

Forma és beépítési méretek

Fő műszaki paraméterek
