Kisfeszültségű komplett felszerelés

1.Alapvető definíció

Az alacsony feszültségű komplett berendezés elektromos eszközök teljes készlete, amelyet áramelosztásra, vezérlésre és védelemre használnak olyan esetekben, amikor a váltakozó feszültség ≤ 1000 V és az egyenfeszültség ≤ 1500 V. Főleg kisfeszültségű komplett kapcsolóberendezéseket, kisfeszültségű kapcsolószekrényeket, kisfeszültségű elosztódobozokat és egyéb kategóriákat tartalmaz. Az energiaellátó rendszerek kisfeszültségű energiaátvitelének alapberendezéseként széles körben használják gyárakban, épületekben, új energetikai és egyéb területeken.

Az ilyen berendezések tervezésének, gyártásának és üzemeltetésének szigorúan meg kell felelnie a GB/T 7251 sorozat nemzeti szabványainak, és meg kell felelnie a kínai kötelező terméktanúsítványnak (CCC). Jelenleg a kisfeszültségű komplett berendezések az intelligencia és a digitalizáció irányába fejlődnek. A nemzetközi szabványTovábbi követelmények az intelligens komplett felszereléshez(IEC TS 63290), amelyet Kína vezetett és fogalmazott meg, hivatalosan is megjelent, nemzetközi alapot biztosítva az ipari fejlődéshez. Az új generációs intelligens berendezések általában digitális átjárókkal és vezeték nélküli érzékelőkkel vannak felszerelve, amelyek valós idejű működési állapotfigyelést, a hibák előrejelző karbantartását és a távvezérlést tudják megvalósítani. Például az ABB MNS® 3.0 Digital kisfeszültségű kapcsolóberendezések és a hazai, 1E osztályú, Hualong One kisfeszültségű komplett kapcsolóberendezései az iparág tipikus képviselői.

2. Berendezés összetétele

A kisfeszültségű komplett berendezések fő funkciói a következők: transzformátorok által továbbított teljesítmény vétele és ésszerű elosztása; az áramkörök védelme túlterhelés és rövidzárlati hibák ellen; belső kapcsolókészülékek kapcsolásvezérlésének és működésfelügyeletének megvalósítása.

Kategóriafelosztás szempontjából kisfeszültségű kapcsolószekrényekre, elosztótáblákra, vezérlődobozokra, kapcsolódobozokra és egyéb berendezésekre terjed ki. Funkciói szerint elosztó típusú PCC szekrényekre (Power Control Center) és motoros MCC szekrényekre (Motor Control Center) osztható. A kisfeszültségű áramelosztó rendszerekben elterjedt szekrénytípusok közé tartoznak a bejövő szekrények, a kondenzátorkompenzációs szekrények, a csatlakozó szekrények, a kimenő szekrények és így tovább. A piacon kapható főáramú kihúzható típusú kapcsolószekrények, mint például az MNS, GCS és GCK szabványos modulokkal vannak összeszerelve, alkalmasak ≤ 690 V névleges feszültségű és 6300 A névleges áramerősségű tápellátási és elosztórendszerekhez.

Az elektromos szerkezet szempontjából a berendezés főáramkörre (elsődleges áramkör) és segédáramkörre (szekunder áramkörre) oszlik. A főáramkör felelős az erőátvitelért, alapelemei pedig megszakítók, biztosítékok, mágneskapcsolók, hőrelék, áramváltók, stb. A segédáramkör a vezérlésért és a jelátvitelért felel, alapelemei pedig a mérők, vezérlőgombok, relék, felügyeleti és vezérlőegységek stb.

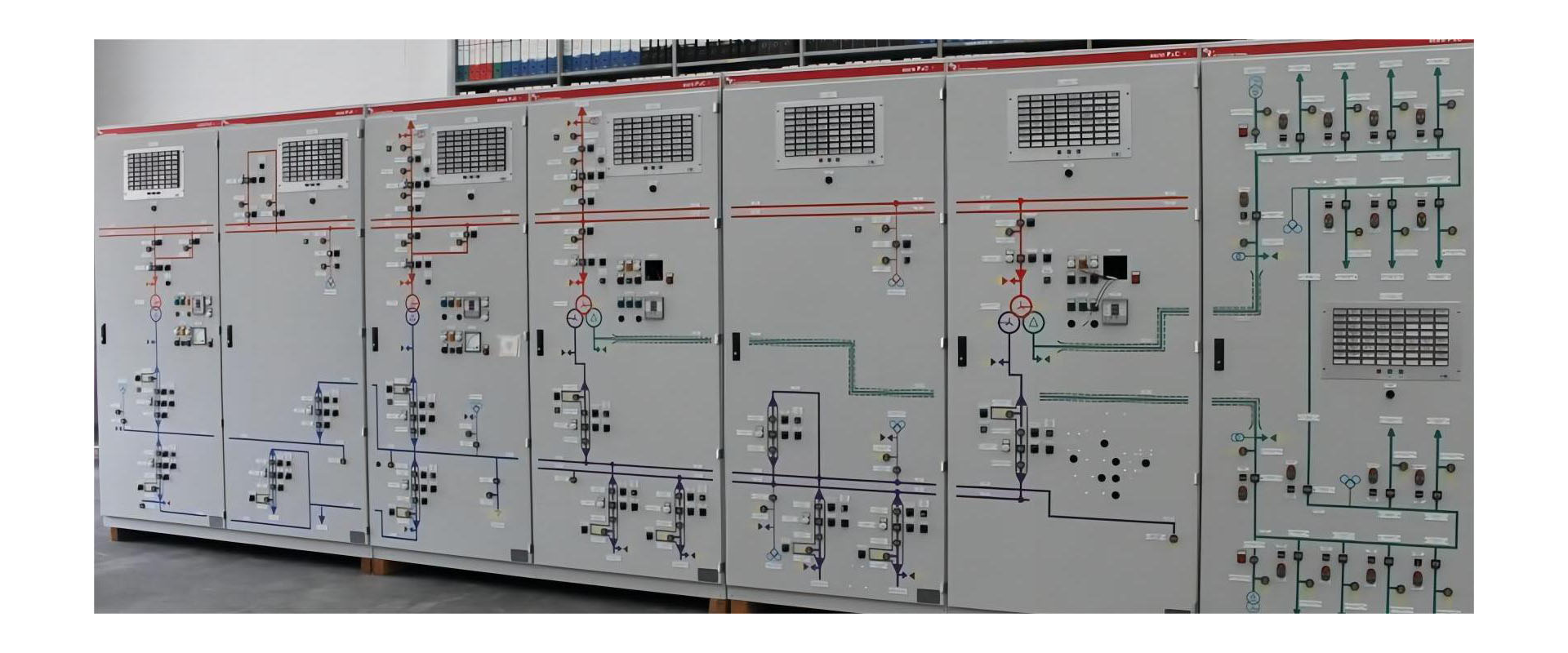

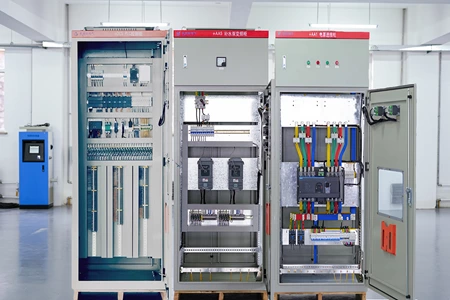

Fizikai felépítése szempontjából egy szabványos szekrény tartalmaz egy szekrénytestet a tartó- és védelem céljára, a főgyűjtősíneket és az erőátviteli elágazó gyűjtősíneket, valamint a gyűjtősínkamrákat, egy beépítési területet az elektromos berendezések és alkatrészek számára, valamint egy kábelcsatlakozókamrát a betápláló kábelek felszerelésére és csatlakoztatására. A kihúzható típusú kisfeszültségű komplett kapcsolóberendezésekhez alkatrészei kihúzható fiókokba vannak beépítve.

3. Működési elv

A.Alapfolyamat Az alacsony feszültségű komplett kapcsolóberendezések alapvető feladatai a következők: tápellátás vétele a transzformátoroktól, elosztás az egyes betápláló áramkörökhöz a gyűjtősíneken keresztül, és az utánfutó berendezések áramellátása; az áramkörök védelme túlterhelés és rövidzárlati hibák ellen; a belső kapcsolókészülékek kapcsolásának és felügyeletének pontos vezérlése.

B.Kettős teljesítményű automatikus átvitel A két bejövő megszakító és a buszcsatoló megszakítója elektromosan/mechanikusan reteszelve van. Ha az egyik áramkör meghibásodik, a tartalék tápegység automatikusan bekapcsol az áramellátás megbízhatóságának javítása érdekében.

C.Intelligens munkamódú Field busz + PLC/SCADA rendszer távvezérlést, adatgyűjtést, állapotfigyelést, intelligens diagnosztikát és prediktív karbantartást valósít meg.

4. Főbb típusok és termékek

4.1 Kihúzható típusú kapcsolószekrények

A.Képviselő: MNS, GCS, GCK

B.Szabványok: IEC 60439-1, GB/T 7251

C.Alkalmazás: 50Hz, ≤690V, ≤6300A tápellátási és elosztó rendszerek

4.2 Rögzített elválasztott típusú kapcsolóberendezés

A.Képviselő: GCD

B.Összetétel: Power Center (PC) szekrény + Motor Control Center (MCC) szekrény

4.3 Intelligens digitális komplett készlet

A.Standard konfiguráció: Gateway, érzékelők, vezeték nélküli hőmérsékletmérés, kommunikációs modulok

B.Képességek: Távfelügyelet, korai figyelmeztetés, üzemeltetés és karbantartás menedzsment

5. Műszaki paraméterek és szabványok

5.1 Alapvető műszaki paraméterek

· AC: ≤ 1000V, frekvencia ≤ 1000Hz

· DC: ≤ 1500V

· Ipari általános felhasználás: ≤ 690V, maximális áramerősség 6300A

5.2 Nemzeti szabványok

· GB/T 7251.1-2023: Általános szabályok kisfeszültségű kapcsoló- és vezérlőberendezés-egységekre

· GB/T 7251.2-2023: Erőteljes kapcsoló- és vezérlőberendezés-egységek (a GB/T 7251.12-2013 régi verzióját helyettesíti)

· GB/T 7251.3: Különleges követelmények az elosztótáblákra

· GB/T 7251.4: Különleges követelmények az építési területek szerelvényeire

· GB/T 15576: Kisfeszültségű komplett meddőteljesítmény kompenzáló berendezés

5.3 Nemzetközi szabványok

· IEC TS 63290: További követelmények az intelligens komplett felszerelésekhez (Kína vezette és fogalmazta meg)

5.4 Tanúsítás és felügyelet

· Kötelező: CCC tanúsítás (GB/T 7251.2-2023 alapján)

· Önkéntes: CQC 3177-2025 Energiatakarékos tanúsítvány műszaki specifikáció

· Mintavételi ellenőrzési tételek: jelölés, alkatrészkonfiguráció, belső áramkörök és csatlakozások, külső vezetékek kivezetései, vezetékek, működési teljesítmény és funkciók, dielektromos tulajdonságok, áramütés elleni védelem és a védőáramkörök integritása, hézag és kúszótávolság stb.

6. Alkalmazási mezők

A.Hagyományos ipar és energia: Erőművek, alállomások, ipari és bányászati ​​vállalkozások, kőolaj, vegyipar, kohászat, energiaellátó és elosztó rendszerekben, mint áramelosztás, motorvezérlés és világítási teljesítmény átalakító és vezérlés.

B.Település és építés: Városi építkezések, épületek, bevásárlóközpontok ingatlanjai, nagyvállalatok, kórházak, iskolák, kereskedelmi komplexumok és egyéb áramelosztó rendszerek.

C.Feltörekvő és létfontosságú infrastruktúra: Különösen alkalmas kritikus energiaalkalmazási forgatókönyvekhez, amelyek magas követelményeket támasztanak az áramellátás megbízhatóságával és intelligenciájával szemben, mint például adatközpontok, új energia, vasúti tranzit.

D.Alapvető célok: Áramelosztás, átalakítás, szabályozás és meddőteljesítmény kompenzáció a stabil és biztonságos áramellátás biztosítása érdekében.

7. Biztonsági üzemeltetési követelmények

7.1 A működési ellenőrzés főbb pontjai

· Világos és helyes címkék és elektromos alkatrészek száma az áramelosztó panelen és a panelen; szilárd rögzítés, pontos pozíció és a panel összes kezelőkarjának, gombjának és billentyűjének rugalmas működtetése, összhangban a tényleges helyszíni feltételekkel.

· A záró/kioldó jelzőlámpák és egyéb jelzések helyes jelzése az áramelosztó panelen.

· A szakaszolók, megszakítók, biztosítékok, transzformátorok stb. szilárd érintkezői, túlmelegedés vagy elszíneződés nélkül.

· A szekunder áramkör vezetékeinek szigetelése nem sérült vagy öregszik.

· Ha az áramelosztó panelen működésutánzó kártya található, az utánzókártya összhangban van a helyszíni elektromos berendezés működési állapotával.

· Szilárd mérők vagy üvegburkolatok, pontos mérőjelzések.

· Jó világító lámpák az áramelosztó helyiségben, világos és egyenletes megvilágítás, nincs vakítás a mérőórák megfigyelésekor.

· Az ellenőrzés során talált problémákat kellő időben kezelni és nyilvántartást vezetni.

7.2 Biztonsági előírások alacsony feszültségű feszültség alatti munkavégzéshez

· Az éles munkavégzést speciális személynek kell felügyelnie, használjon szigetelt fogantyús szerszámokat, álljon száraz szigetelőanyagra, viseljen szigetelt kesztyűt, védősisakot és hosszú ujjú munkaruhát. Szigorúan tilos reszelőket, fém vonalzókat, keféket és porszívókat fém tárgyakkal használni.

· Ha olyan alacsony feszültségű, feszültség alatt álló vezetékeken dolgozik, amelyek ugyanarra a pólusra vannak felállítva, mint a magas- és kisfeszültségű, először ellenőrizze a távolságot a nagyfeszültségű vezetékektől, és tegyen intézkedéseket a nagyfeszültségű feszültség alatt álló berendezésekkel való véletlen érintkezés elkerülésére.

· A kisfeszültségű, feszültség alatt álló vezetékek szigetelése előtt a dolgozók nem léphetnek át rajtuk.

· Ha feszültség alatt álló kisfeszültségű áramelosztó eszközökön dolgozik, gondoskodjon jó szigetelésről vagy megfelelő biztonságos távolságról az emberi test és a föld, az emberi test és a környező földelt fém, emberi test és egyéb vezetékek között. Leválasztási intézkedéseket kell tenni a fázisok közötti rövidzárlat és az egyfázisú földelés elkerülése érdekében.

· Mielőtt felmászik az oszlopokra, különböztesse meg a fázis- és nullavezetékeket, és válasszon jó munkahelyzetet.

· A vezetékek leválasztásakor először a fázisvezetékeket válassza le, majd a nulla vezetékeket; a sorrend fordított a vezetékek csatlakoztatásakor.

· Az alacsony feszültség kis fázistávolsága miatt ügyelni kell arra, hogy a karbantartás során az emberi test ne érintse meg egyszerre két vezetékvéget.
