BS fotovoltaikus doboz típusú transzformátor

A fotovoltaikus cellák által termelt villamos energia alacsony feszültségű egyenáram. Miután összegyűjtötték és háromfázisú, alacsony feszültségű váltakozó áramúvá alakították, a BS fotovoltaikus doboz típusú transzformátort 10 kV-ra, 20 kV-ra vagy 35 kV-ra emeli egy erre a célra kialakított, előre gyártott fotovoltaikus alállomás, és csatlakoztatja a hálózathoz. A fotovoltaikus lépcsős előregyártott alállomásokon jellemzően több kisfeszültségű bejövő vezeték van, a kisfeszültségű oldalon külön transzformátor található. Az előregyártott transzformátor intelligens vezérlőrendszerrel van felszerelve, amely az egyes komponensek üzemállapotát egy központi vezérlőterembe tölti fel a központi felügyelet érdekében.

A szélerőművek 690 V-os kimeneti feszültségét 10 kV-ra vagy 35 kV-ra alakítják át a szélenergia-termelésre. Jellemzően a generátorkészletet a lépcsős előregyártott alállomással együtt használják, és csak egy kisfeszültségű bejövő vezeték van.

A BS fotovoltaikus doboz típusú transzformátor és a szélenergia-specifikus előregyártott alállomások általában transzformátor-szerelvényt alkalmaznak a méret és a helyigény csökkentése érdekében, megkönnyítve a szállítást és a telepítést. Az előregyártott lépcsőzetes alállomásokhoz képest könnyebbek, és a kiegészítő transzformátoros hűtési rendszer igényének kiküszöbölése miatt magasabb konverziós hatékonyságot kínálnak.

Előregyártott lépcsőzetes alállomások alkalmazása esetén mind az olajos, mind a száraz típusú transzformátorok beépíthetők belsőleg.

Műszaki paraméterek

A fotovoltaikus áramtermelő speciális dobozos alállomás és a szélerőmű speciális dobozos alállomás telepítési módját a könyvtári tervben kiválasztott szerkezeti forma szerint kell meghatározni. Különleges szerelési alapot kell kialakítani, és meg kell tenni a szükséges földelési és rögzítési intézkedéseket. Kérjük, olvassa el az előregyártott dobozos alállomások és kombinált transzformátorok alapvető gyártási és telepítési módjait.

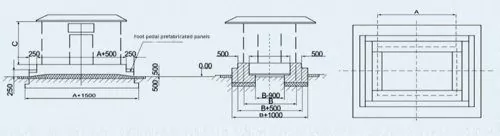

Telepítési alaprajz

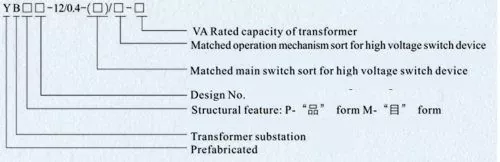

Modell és Jelentés

Termékjellemzők

1. A BS fotovoltaikus doboz típusú transzformátor héja fejlett technológiai tervezést alkalmaz, számos megbízható teljesítménygaranciával rendelkezik, tartós, hőszigetelő, szellőző, korrózióálló, porálló, vízálló, kisállat-megelőzés, gyönyörű megjelenés. A héj anyagai választhatók alumíniumötvözet lemez, acéllemez, kompozit lemez, rozsdamentes acéllemez és nem fémes anyagok.

2. Az XGN15, HXGN17 vagy KNYN 28A választható bejövő vonalként, nagyfeszültségű mérő- és nagyfeszültségű kimenő vezetékként a nagyfeszültségű kapcsolóberendezésekhez. A nagyfeszültségű oldal többféle tápellátási módba rendezhető, beleértve a gyűrűs hálózati tápegységet, a terminál tápegységet, a kettős tápegységet stb., és nagyfeszültségű mérőelemekkel szerelhető fel. A főkapcsoló terheléskapcsoló vagy vákuum-megszakító használata javasolt, kompakt és ésszerű szerkezetű, és jó hibás működés elleni hatással rendelkezik.

3. GGD, GCS vagy MNS választható kisfeszültségű kapcsolóberendezésként, meddőteljesítmény kompenzációként és kisfeszültségű kimenő vezetékként. Az alacsony feszültségű oldal panel / szekrény szerkezetet fogad el, amely megfelel az energiaelosztás, a világítási teljesítmény-elosztás, a meddőteljesítmény-kompenzáció, az elektromos energia mérésének stb. funkcióinak. A főkapcsoló egy közönséges terheléskapcsoló vagy intelligens megszakító, amely rugalmasan telepíthető és könnyen kezelhető.

4. A transzformátor lehet teljesen zárt olajbemerített transzformátor vagy száraz típusú transzformátor. Olajtranszformátorokhoz az S9, S11, S13 vagy SH15 modellek, míg a száraz típusú transzformátorokhoz az SCB11, SCB12, SCB14 vagy SCBH15 modellek javasoltak. Szabadon konfigurálható a vevők aktuális igényei szerint, rugalmasabb a választás.

5. A doboz felső fedele kétrétegű szerkezeti kialakítást alkalmaz, a középső réteg pedig habosított műanyaggal van kitöltve, így a hőszigetelő hatás jó. A transzformátor helyiség páralecsapódásgátló és automatikus hőmérséklet-szabályozó felügyeleti eszközökkel, fűtő- és hűtőberendezésekkel van felszerelve. A porálló berendezés az ajtólapon és az oldallemezen kívül a redőnynek megfelelő pozícióban van elhelyezve.

Munkakörnyezet

1.  A magasság nem haladhatja meg az 1000 métert;

2.  Környezeti hőmérséklet: -25 °C ~ + 40 °C;

3. Relatív páratartalom: a napi átlagérték nem haladhatja meg a 95%-ot, a havi átlagérték pedig nem haladhatja meg a 90%-ot;

4. Telepítési hely: tűz, robbanásveszély, vezetőképes por, vegyi korrozív gázok és heves vibráció nélküli hely.

A fenti feltételek túllépése esetén a felhasználó tárgyalhat cégünkkel.
