Európai típusú kültéri előregyártott alállomás

Az európai típusú kültéri előregyártott alállomás három az egyben integrált kialakítással rendelkezik, amely egyesíti a nagyfeszültségű kapcsolóberendezéseket, transzformátorokat és kisfeszültségű kapcsolóberendezéseket a rendszer teljes teljessége érdekében; Az átfogó nagy/alacsony feszültség elleni védelem biztosítja a biztonságos, megbízható működést és az egyszerűsített karbantartást; Kompakt alapterülettel, csökkentett beruházással, rövid gyártási ciklussal és könnyű mobilitással rendelkezik; Rugalmas huzalozási konfigurációk; Egyedülálló szerkezet: A kétrétegű méhsejt-kompozit panelház robusztus szigetelést, hőelvezetést, szellőzést, esztétikus megjelenést és magas IP-besorolást biztosít. A burkolat anyagai közé tartozik a rozsdamentes acél, a titánötvözet, az alumíniumötvözet, a hidegen hengerelt acél és a színezett acél; Többféle konfiguráció is elérhető: általános célú, villa-stílusú, kompakt stb. A nagyfeszültségű gyűrűs főegységek felszerelhetők hálózati automatizálási terminálokkal (FTU) a rövidzárlatok és egyfázisú földhibák megbízható észlelése érdekében. „Négy távoli” funkcióval rendelkezik (távirányító, távmérés, távjelzés, távbeállítás), amelyek megkönnyítik az elosztóhálózat automatizálásának frissítését.

Műszaki paraméterek

Megjegyzés: Az 5. és 6. pont nem szükséges, ha a transzformátor teljesítménye kisebb, mint 200 kVA.

Használati feltételek

A felhasználóknak a következő adatokat kell megadniuk rendeléskor:

• Magasság: Ny 1000 m;

• Környezeti hőmérséklet: ·25. (:~+40. (:;

• Relatív páratartalom: a napi átlagérték legfeljebb 95%, a havi átlagérték nem haladja meg a 90%-ot;

• Rezgéscsillapító szint: vízszintes gyorsulás 0,4 m/s2, függőleges gyorsulás 0,15 m/s2;

• Kérjük, győződjön meg arról, hogy a telepítés helye nem szenved súlyos ütéstől, súlyos szennyeződéstől és vegyi korróziótól, és nincs vezetőképes por vagy robbanásveszély. Ha nem felel meg a normál használati feltételek követelményeinek, forduljon a Ceho-hoz megoldásért.

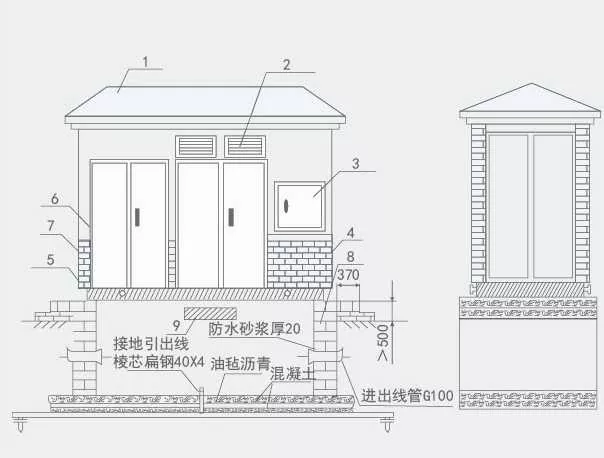

Beépítési méretrajz

1. Tető

2. Redőnyök

3. Külső mérődoboz

4. Emelőgyűrű

5. Nyílásmerev alváz

6. Ajtó

7. Szalagtégla, téglautánzat falfelület

8. Beton alapozás

9. Síralap szellőző

Rendeléskor tudni kell

Megrendelésekor meg kell adnia a következő adatokat:

·Modell, kapacitás, mennyiség, szín és méret követelmények, héj anyaga;

·Transformátor modell, teljesítmény, csatlakozási mód, leágazási tartomány és impedancia követelmények;

·A nagyfeszültségű oldali primer huzalozási séma, alkatrészmodell, specifikáció és követelmények;

· Transzformátorolaj (25 #, 45 #, magas gyulladási pontú olaj);

· Az intelligens energiagazdálkodási hálózatok vagy ingatlankezelési hálózatok konfigurációs követelményei;

·A használat környezetvédelmi követelményei.
