Földrajzi doboz típusú alállomás

A földrajzi doboz-típusú alállomások forradalmasítják az áramelosztást, kompakt, hatékony és rendkívül megbízható megoldásokat kínálva a modern elektromos rendszerek számára. Ezeket az alállomásokat úgy tervezték, hogy megfeleljenek az urbanizáció, az ipari fejlesztés és az elosztott energiatermelés növekvő igényeinek, és zökkenőmentesen ötvözik az elegáns esztétikát a fejlett funkcionalitással. Széles körben elterjedt a különféle alkalmazásokban – a városi hálózatoktól a megújuló energia projektekig – ez az alállomás páratlan sokoldalúságot biztosít. Ez az útmutató bemutatja a konténeres alállomások alapvető összetevőit, tervezési alapelveit és előnyeit, és segít megérteni az energiainfrastruktúra korszerűsítésében betöltött kulcsfontosságú szerepüket.

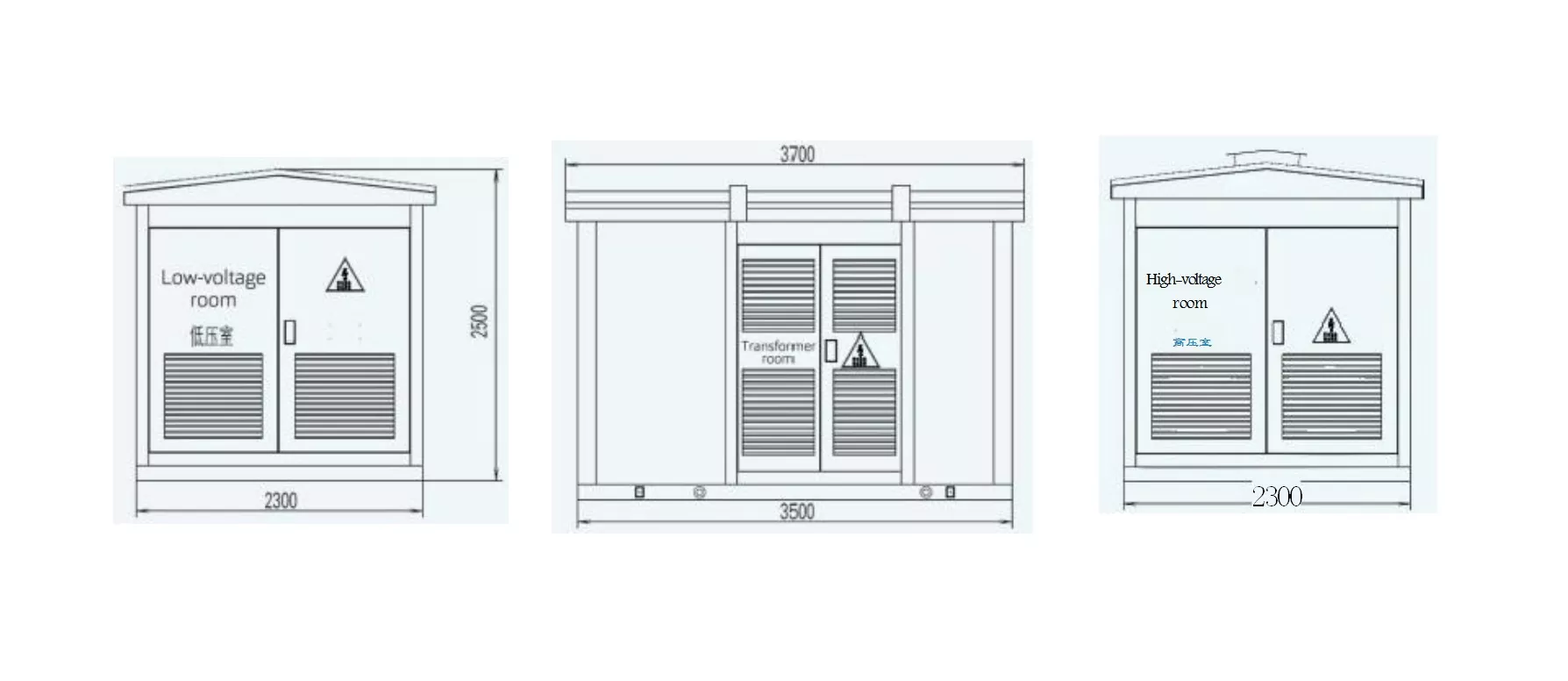

Dobozhatár rajz: (például 630kVA)

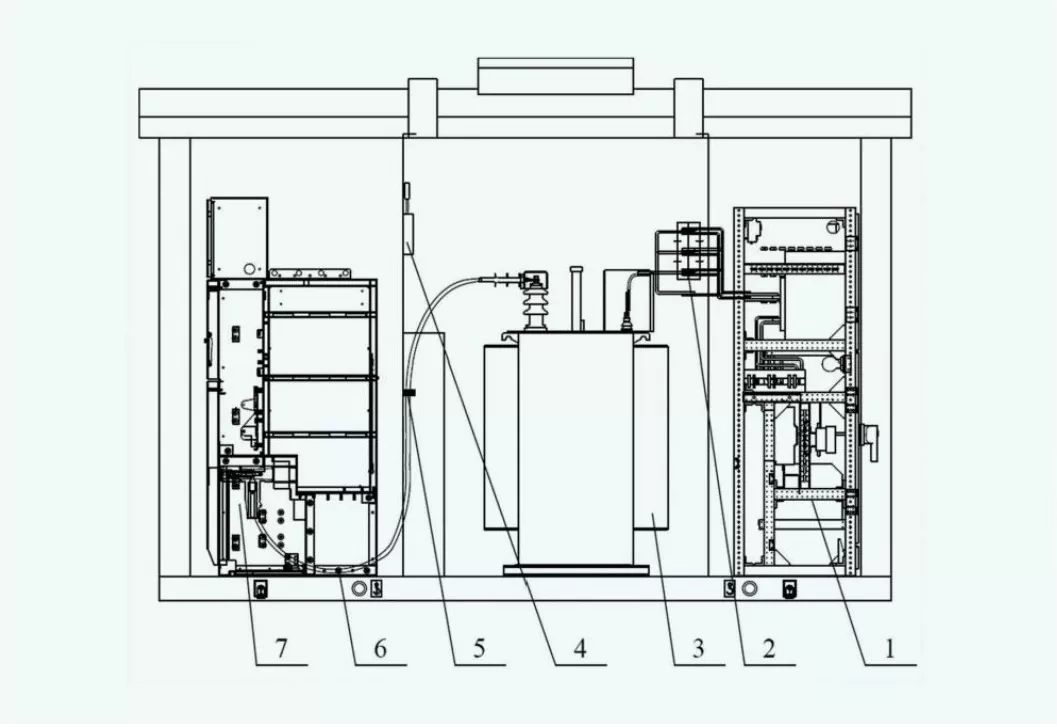

Kulcsfontosságú komponensek

●Nagyfeszültségű kapcsolóberendezés

Felelős a nagyfeszültségű tápegység be- és leválasztásáért. A legfontosabb műszaki paraméterek közé tartozik a névleges feszültség (12 kV, 24 kV vagy 36 kV) és a rövidzárlati megszakító képesség (25 kA és 40 kA között).

●Transzformátor

A magas feszültség alacsonyabb használható feszültségre való csökkentésére szolgál. A paraméterek közé tartozik a kapacitás (50 kVA és 2500 kVA között), a szigetelési osztály és a hatékonyság (általában 98% felett).

● Kisfeszültségű kapcsolóberendezés

Felelős a végfelhasználók áramelosztásáért és az áramkör védelméért. Az alkotóelemek közé tartoznak a megszakítók, biztosítékok és mérők. A névleges feszültség 0,4 kV és 1 kV között, a névleges áram pedig 6300 A-ig terjed, az alkalmazástól függően.

● Bekerítés

A dobozos alállomás burkolata fizikai védelmet és környezeti tömítést biztosíthat. Termékeink általában IP54 vagy IP65 védelmi szintű kialakításúak, a kültéri és zord környezet kiváló alkalmazkodóképességgel rendelkezik.

● Segédenergia-rendszer

Ez a belső berendezések (hűtőventilátorok, fűtőtestek és világítás) táplálására szolgál. A paraméterek közé tartozik a névleges feszültség (220 V vagy 110 V AC/DC) és a teljesítmény.

● Hűtőrendszer

Győződjön meg arról, hogy a transzformátorok és egyéb alkatrészek a termikus határokon belül működnek. A hűtési mód lehet természetes léghűtés (AN) vagy léghűtés (AF), kérjük, a terhelhetőség és a környezet alapján ítélje meg.

● Védelmi és Ellenőrző Rendszer

Reléket, vezérlőegységeket és felügyeleti eszközöket tartalmaz a rendszer biztonsága és stabilitása érdekében. A védelmi beállításokhoz olyan áram- és feszültségküszöbértékekre van szükség, amelyek a teljes rendszerre vonatkoznak.

● Földelési rendszer

Kritikus biztonságot nyújt az áramütés ellen, és biztosítja a hibaáram disszipációját. A földelési rendszer horganyzott acélból vagy rézszalagból áll, amelyet alacsony ellenállásra terveztek, a legtöbb telepítésnél 1Ω alatt.

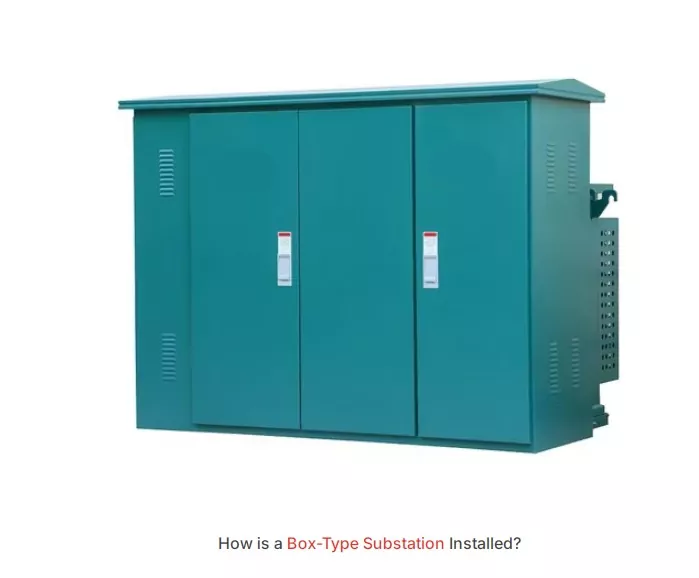

Telepítés

A Geographic Box-Type Alállomás telepítésének több kulcsfontosságú lépése van.

1. Helyszín kiválasztása és előkészítése

A helyszínnek síknak, stabilnak és jól vízelvezetőnek kell lennie. De a biztonsági távolság és a hozzáférési követelmények teljesítése érdekében kérjük, válasszon a tényleges helyzetnek megfelelően.

2. Alapozás

Építsen vasbeton alapokat az alállomás súlyának megtartására és a szerkezeti stabilitás biztosítására.

3. Elhelyezés és összeszerelés

A dobozt emelőberendezéssel az alapra helyezik, és csavarokkal vagy horgonyokkal rögzítik a mechanikai erők ellen.

4. Elektromos csatlakozás

Csatlakoztassa a bejövő és kimenő kábeleket a magas és alacsony feszültségű kapcsokhoz. Ügyeljen arra, hogy a földelés megfelelő legyen, nagyon fontos a rendszer biztonsága szempontjából.

5. Tesztelés és üzembe helyezés

Teljes telepítés Végezze el a szigetelési ellenállás vizsgálatát, a védőrelék kalibrálását és az összes alkatrész működési ellenőrzését. Mielőtt bekapcsolná az alállomást, érdemes újra megerősíteni a helyi elektromos kódot.
