Amerikai előre telepített doboz típusú alállomás

Ez az amerikai előre telepített doboz típusú alállomás számos biztonsági berendezéssel is fel van szerelve, beleértve a földelési rendszert, a hibavédelmi eszközöket és a túlfeszültség-levezetőket, amelyek biztosítják az energiarendszer mindenkor biztonságos és megbízható működését. Ezen túlmenően a termék kialakítása a könnyű telepítést és kezelést hangsúlyozza. Előre szerelt alkatrészei közé tartoznak a transzformátorok, megszakítók és kapcsolóberendezések, amelyek hatékonyan lerövidítik a telepítési ciklust és csökkentik a munkaerőköltségeket. Az alállomás egy fejlett felügyeleti rendszerrel is fel van szerelve, amely lehetővé teszi a kezelők számára, hogy egy központi vezérlőteremen keresztül valós időben figyeljék és irányítsák az energiarendszert. Az amerikai stílusú előregyártott moduláris alállomás magas színvonalú megoldás ipari és kereskedelmi alkalmazásokhoz, amely költséghatékony módon elégíti ki a biztonságos és megbízható áramelosztási igényeket.

Műszaki paraméterek

● Biztosíték

Az American Pre-installed Box-Type Substation nagyfeszültségű oldala tartalék védőbiztosítékot és dugaszolható biztosítékot alkalmaz sorosan a teljes körű védelem érdekében. A tartalék védőbiztosíték egy olajba merülő, nagyfeszültségű áramkorlátozó biztosíték, nagy megszakítási kapacitással. A dugaszolható biztosítékok csak akkor kapcsolnak be, ha a transzformátor belsejében hiba lép fel. A kettős indukciós biztosíték kettős védelmet nyújt az áram és a hőmérséklet ellen. Ha kiégett, a biztosítékmag könnyen cserélhető a helyszínen.

Felépítés és működési sorrend

1. Az elrendezés

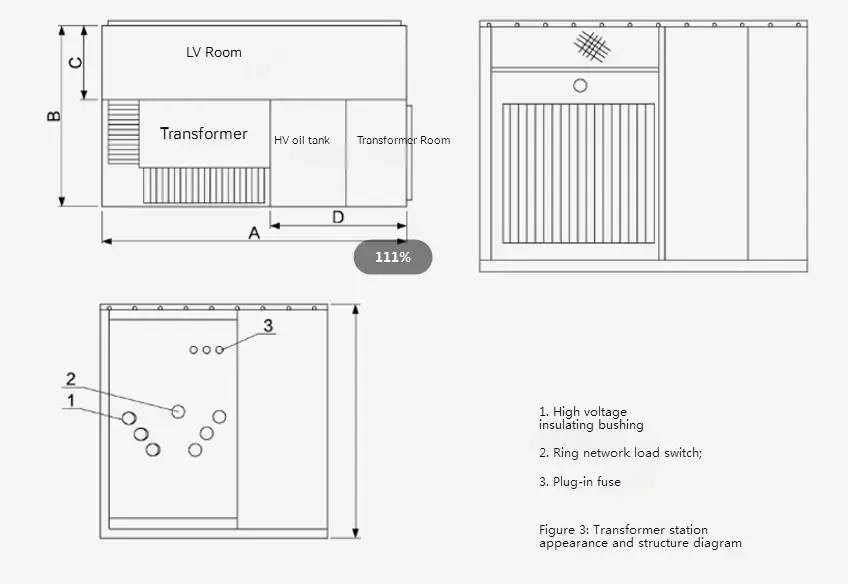

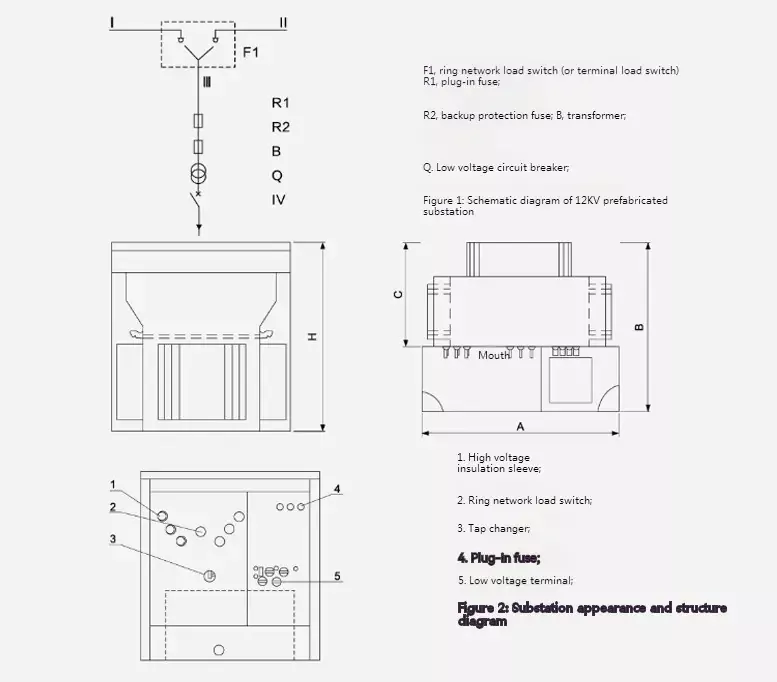

Az amerikai előre telepített dobozos alállomás alakja és felépítése az alábbiakban látható. A tartály a felső nagynyomású tartályra és az alsó transzformátortartályra van felosztva. Ez a két rész csak elektromosan kapcsolódik, és az olaj nem kering. Köztük az "I" és az "I" vonalak gyűrűs hálózati betáplálók, az ll ág a transzformátor ága, a "V" pedig az alacsony feszültségű kimenet.

Az alállomás gyűrűs hálózati áramellátó rendszerhez és végponti táprendszerhez használható. A vezeték és az "l III" elágazás betáplálását a gyűrűs hálózat terheléskapcsolója kapcsolja. Ugyanakkor a transzformátor nagyfeszültségű oldala a bejövő végén biztosítékkal van ellátva, amely védi a leágazó áramkört, és elkerülheti a rövidzárlati hibát, a túlterhelést és a túlfeszültség-kijelzőt is. a transzformátor kisfeszültségű vége az ampermérőn és a kisfeszültségű megszakítón való áthaladás után kerül kiadásra.

Méretek és súly

2. A transzformátor

Az amerikai előre telepített dobozos alállomásokhoz az új S9 és S11 sorozatú háromfázisú olajbemerített transzformátorokat használjuk, alacsony terhelési veszteséggel, alacsony hőmérséklet-emelkedéssel, alacsony zajszinttel és alacsony magassággal. Mind az üresjárati, mind a terhelési veszteségek alacsonyabbak, mint az eredeti S9 transzformátoré.

A transzformátor teljesen zárt szerkezettel rendelkezik a légszennyezés és a nedvesség hatékony elszigetelése érdekében. Az olajtartály tetején egy 40-90 mm-es légpárnát hagytak, amely az olajtartály héjának hullámos szerkezetével együtt a hűtésben és a belső nyomás csökkentésében játszik szerepet.

Méretek és súly
