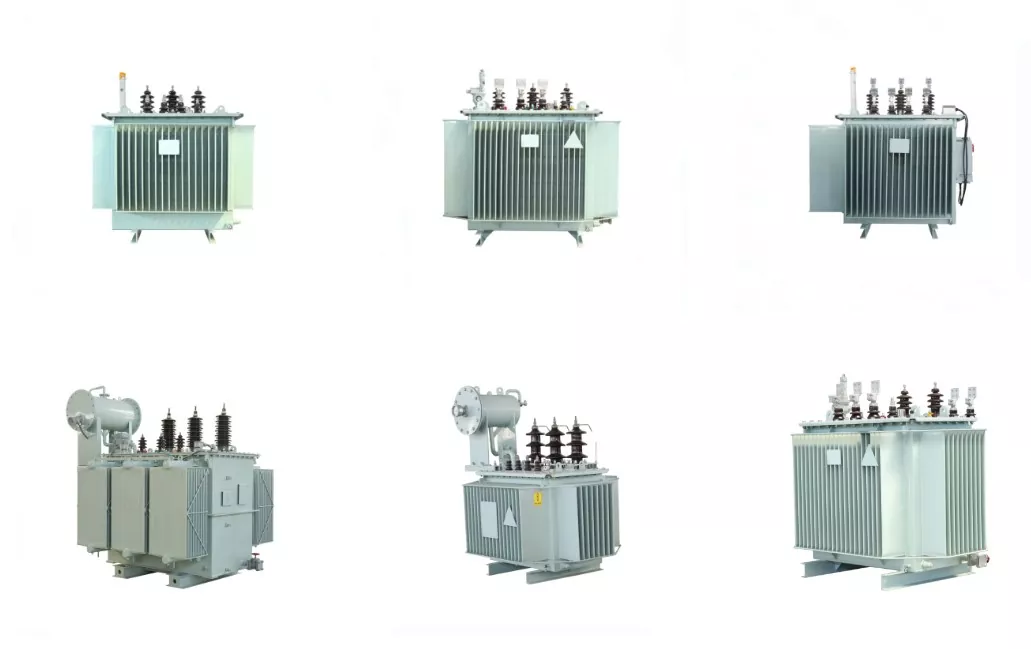

Olajba merülő elosztó teljesítménytranszformátor

Az olajba merülő elosztó teljesítménytranszformátor magja importált, kiváló minőségű hidegen hengerelt szilikon acéllemezek laminálásával készült, ami jelentősen csökkenti az üresjárati és üresjárati áramot. A magnak biztosítania kell a tömörséget és minimálisra kell csökkentenie a zajt. A nagy- és kisfeszültségű tekercsek oxigénmentes rézből készülnek. Az 500 KVA és az alatti alacsony feszültségű tekercsek kétrétegű hengeres szerkezetet alkalmaznak, míg a 630 KVA és nagyobb teljesítményűek kettős spirálos vagy négyspirálos szerkezetet vagy rézfólia tekercset használnak. A nagyfeszültségű tekercsek többrétegű hengeres szerkezetet alkalmaznak.

A transzformátor a Dyn11 csatlakozási csoportot alkalmazza, hogy minimalizálja a harmonikus hatásokat az elektromos hálózatra, és javítsa a tápellátás minőségét. Teljesen tömített szerkezete meghosszabbítja az élettartamot, szükségtelenné teszi a mag eltávolítását, és nem igényel karbantartást. Normál szállítás után ez a sorozatú transzformátor nem igényel magvizsgálatot. A releváns alkatrészek közvetlenül telepíthetők, majd átvételi tesztelés következik. Az áthaladás után üzemkész.

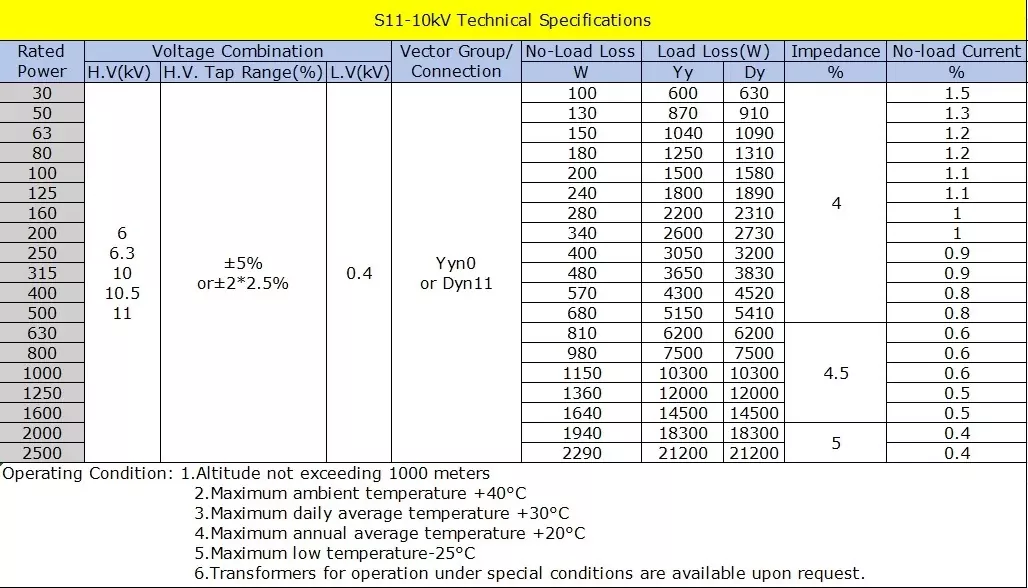

Specifikáció

Szabványok és tanúsítványok

Tervezés és tesztelés: IEC 60076-1…11, GB 1094, IEEE C57.12.00;

Veszteségértékelés: IEC 60076-20;

Biztonság: IEC 61936, DL/T 572;

Környezet: ISO 14001, CE, EAC, UkrSEPRO Ukrajna exportra

Miért válassz minket?

- Az olajba merülő elosztó teljesítménytranszformátorunk rendkívül hatékony és alacsony veszteséggel rendelkezik, csökkenti az energiafogyasztást és az üzemeltetési költségeket.

- A transzformátortest új típusú szigetelő szerkezet, az eredetinél rövidzárlati ellenállást javítottak.

- A vasmag kiváló minőségű hidegen hengerelt szilícium acéllemez, nagy áteresztőképességgel. Magas/alacsony feszültségű tekercsekből áll, amelyek oxigénmentes rézhuzalok, és többrétegű hengeres szerkezettel rendelkeznek.

- Minden rögzítő speciálisan kezelt, hogy megakadályozza a kilazulást.

- Az olajtartály hullámos szerkezete, a tartály fedele és a doboz széle kétféle teljes hegesztéssel vagy csavarkötéssel rendelkezik, amivel meghosszabbítható a transzformátorolaj és a szigetelőanyagok élettartama.

Működési környezeti feltételek

1. A telepítési magasság nem haladhatja meg az 1000 m tengerszint feletti magasságot (normál körülmények között); speciális környezetek külön specifikációkat igényelnek.

2. A környezeti hőmérséklet nem haladhatja meg a 40°C-ot.

3. Minimális külső hőmérséklet: -25°C.

Az ügyfél kérésére speciális körülmények között működő transzformátorok is biztosíthatók.
