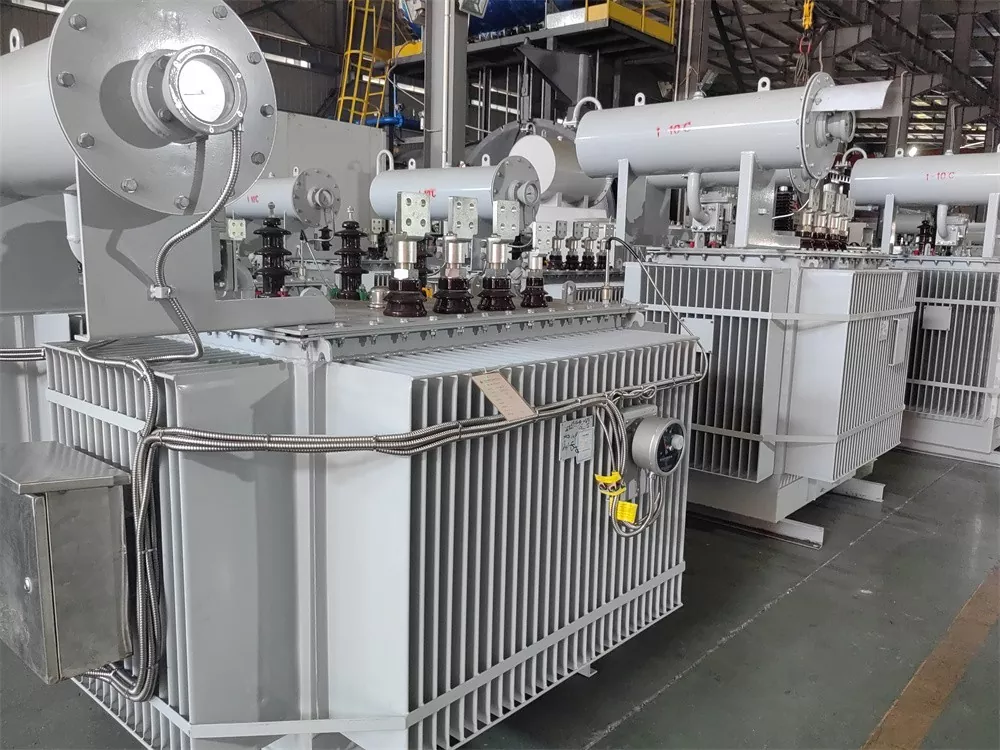

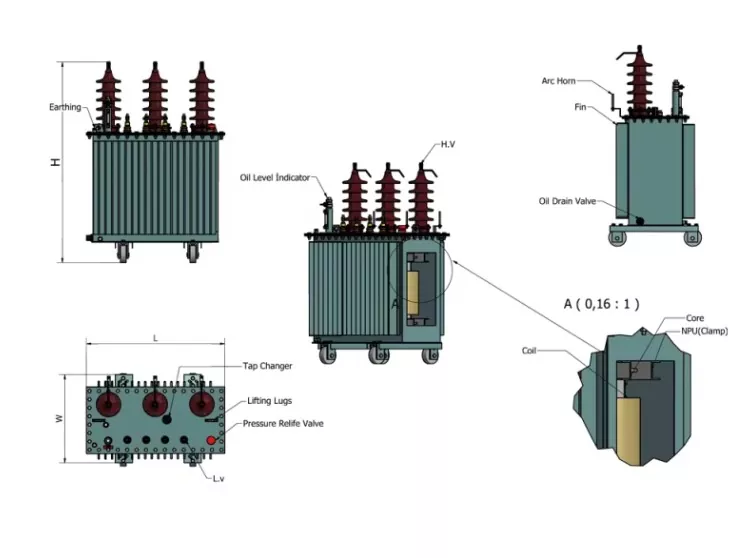

Olajba merülő elosztó transzformátor terhelés nélküli csapváltóval

Az olajba merülő elosztó transzformátor terhelés nélküli csapváltóval megbízható termék a Ceho gyárból. A mag nagy áteresztőképességű szemcseorientált hidegen hengerelt szilikon acéllemezeket használ. Mag-típusú kialakítású, teljesen ferde illesztésekkel és szegmentált szerkezettel. A magoszlopok többszintű lépcsőzetes kör keresztmetszetűek, míg a járom és a mag egységes keresztmetszetet tart fenn.

Ennek a terméknek a magja nagy áteresztőképességű szemcseorientált hidegen hengerelt szilícium acéllemezeket tartalmaz. Mag-típusú kialakítású, teljesen ferde illesztésekkel és szegmentált szerkezettel. A magoszlopok többszintű lépcsőzetes kör keresztmetszetűek, míg a járom és a mag egységes keresztmetszetet tart fenn.

A tekercsek hullámos olajcsatornákat alkalmaznak, nem lakk impregnálással és kompressziós szalagkötéssel. Minden tekercs koncentrikus tekercs. A nagyfeszültségű tekercselés a leágazási feszültségigénynek megfelelő leágazásokkal rendelkezik, amelyek a tartályfedélre szerelt fokozatkapcsolóhoz csatlakoznak. Ez lehetővé teszi a feszültségátvitelt 10 kV és 20 kV között, valamint a csapfeszültség beállítását a tápfeszültség leválasztása után.

Biztonsági védőeszközök A 30-2000 kVA transzformátorok nyomáscsökkentő szelepekkel vannak felszerelve. A riasztó és kioldó terminálokkal ellátott gázrelék felhasználói igény szerint telepíthetők. Olajhőmérséklet mérő készülékek Minden transzformátor üveg hőmérő foglalattal rendelkezik a tartály tetejére szerelve, és 120±10 mm-re belenyúlik az olajba. Az 1000-2000 kVA transzformátorok kültéri hőmérőkkel rendelkeznek. Olajmerítésű elosztó transzformátor üresjárati fokozatkapcsoló tartállyal, hullámos falakkal, tartós porszórt festékréteggel bevonva. A hullámos bordák nemcsak hűtést biztosítanak, hanem „lélegző” elemként is funkcionálnak, rugalmasságuk kompenzálja a hőmérséklet-ingadozások miatti olajtérfogat-változásokat. Ezért a teljesen zárt transzformátorok szükségtelenné teszik az olajtartályt, és csökkentik a teljes magasságot. A vákuumos olajtöltés a tokozás során teljesen eltávolítja a nedvességet a transzformátorból, megakadályozva, hogy a transzformátorolaj érintkezzen a levegővel. Ez hatékonyan blokkolja az oxigén és a víz bejutását, amely ronthatja a szigetelés teljesítményét és felgyorsíthatja az olaj öregedését, így szükségtelenné válik az időszakos olajmintavételezés.

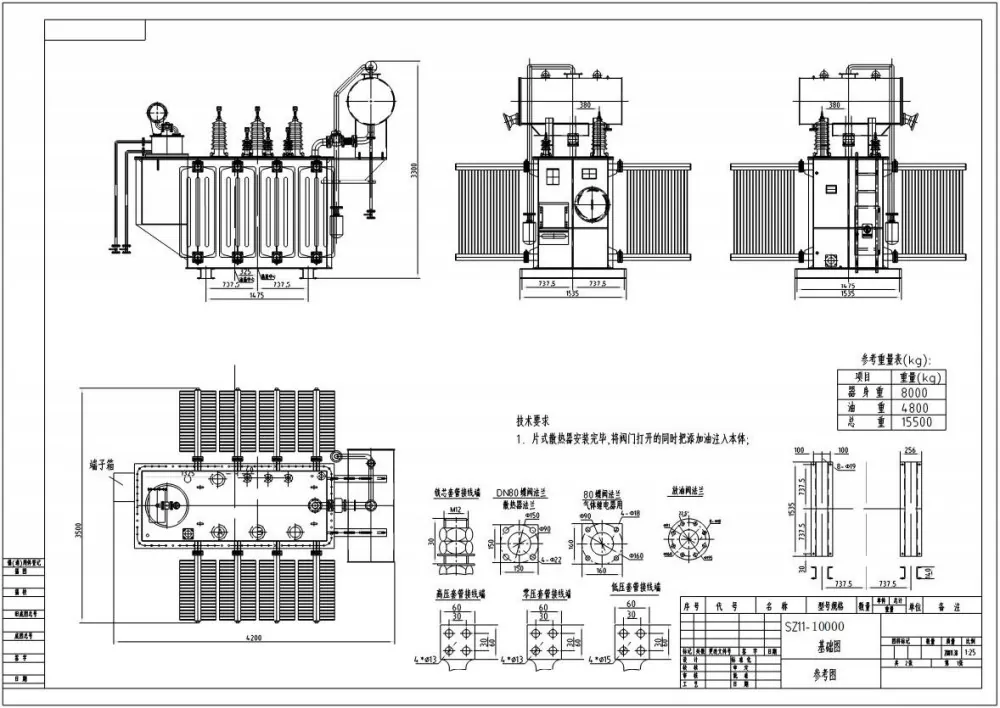

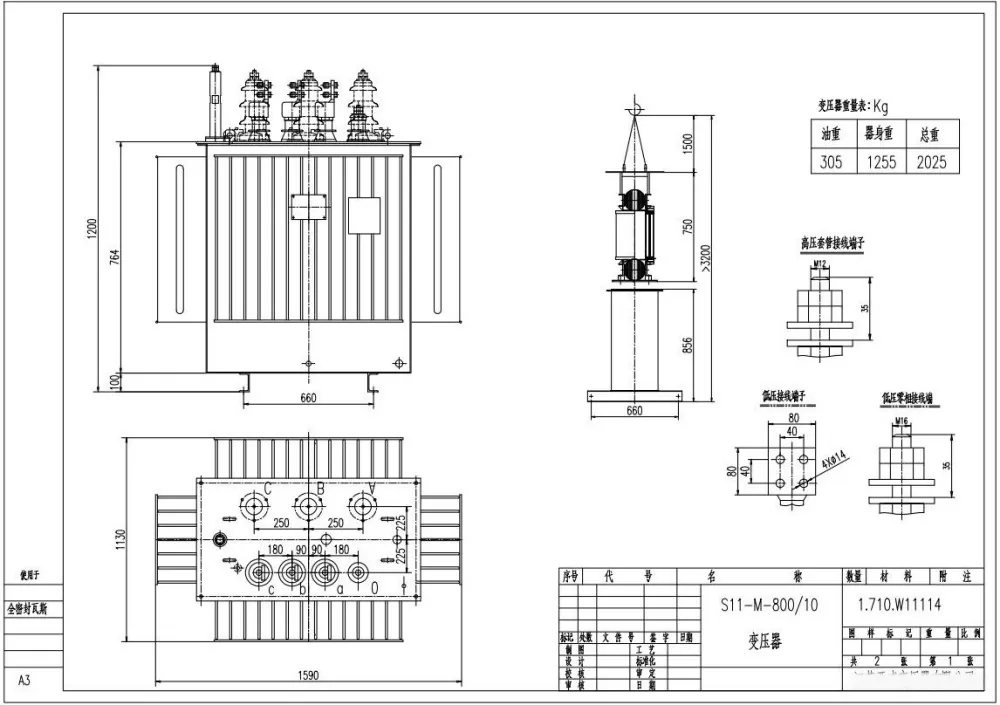

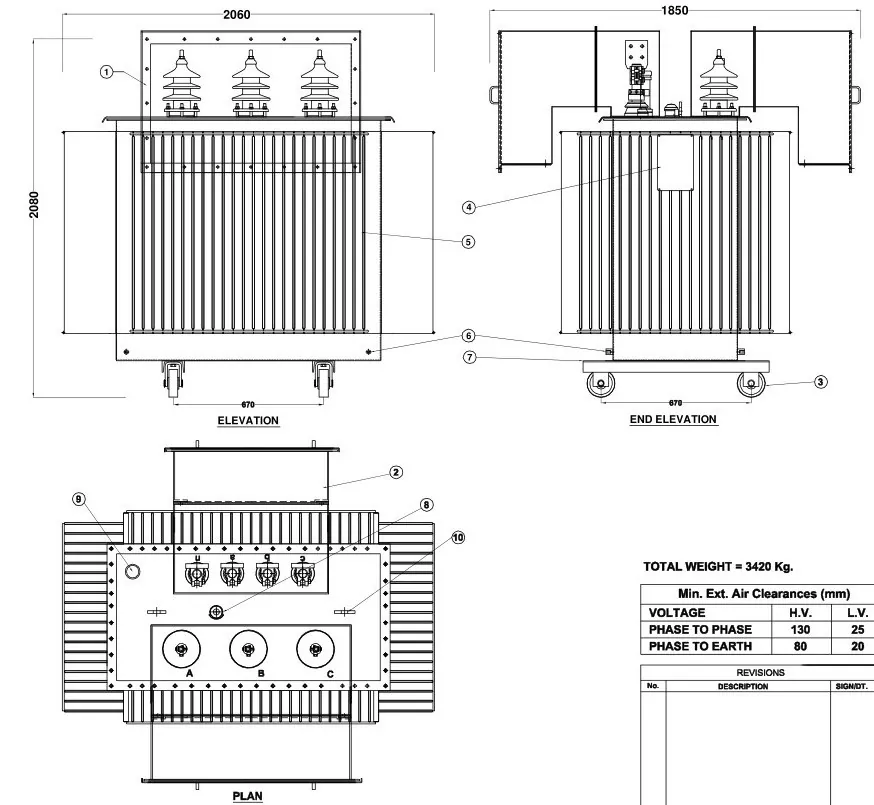

Műszaki paraméterek

Üzemeltetés előtti elosztótranszformátor ellenőrzés

1. Ellenőrizze a transzformátor tanúsítását; ha a tanúsítás meghaladja a két hónapot, tesztelje újra a szigetelési ellenállást.

2. Ellenőrizze az olajszintet és a légtelenítő szellőzőnyílást az olajba merülő elosztó transzformátoron, terhelés nélküli csapváltóval; nincs olajszivárgás, az olaj állapota normális, megfelelő szellőzés mellett.

3. Ellenőrizze a nagy/alacsony feszültségű szigetelő perselyek és a kapcsolódó vezetékek integritását; győződjön meg a csavarok rögzítéséről.

4. Ellenőrizze, hogy a feszültségszabályozó kapcsoló helyzete megfelelő-e; ellenőrizze, hogy a nagy/alacsony feszültségű biztosítékok megfelelően illeszkednek-e.

5. Győződjön meg arról, hogy a villámvédelmi berendezések teljesen működőképesek; a mért földelési ellenállásnak meg kell felelnie a szabványoknak.

6. Nem észleltek rendellenességeket a kábelekben vagy a gyűjtősínekben.

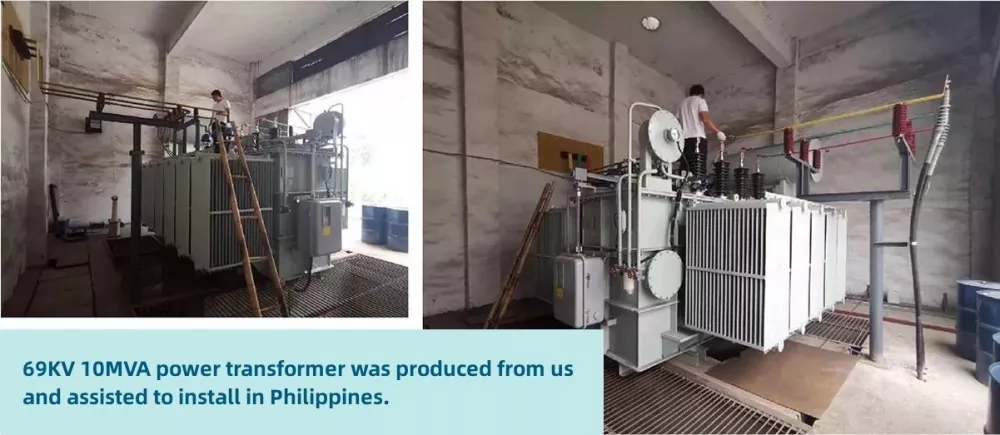

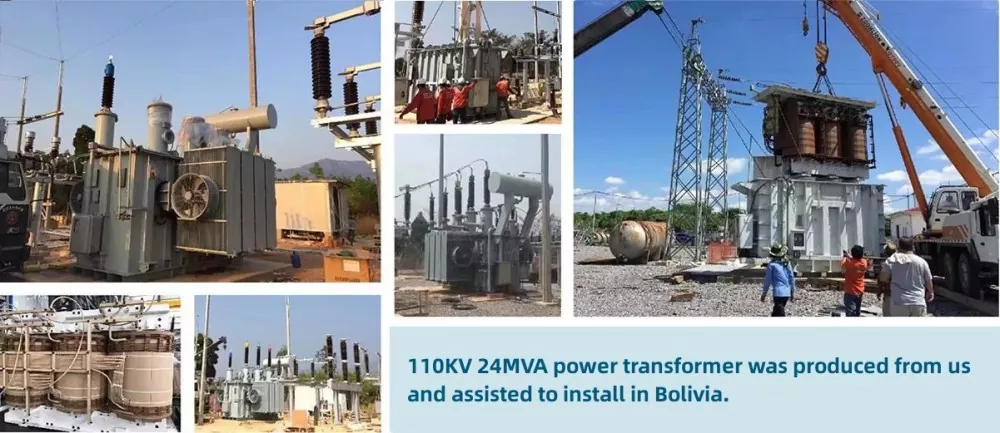

Ügyfélfotók

Karbantartási megjegyzések

● A kézi működtetés előre ütemezett leállításokat igényel a fokozatkapcsoló cseréjéhez.

● Rendszeresen ellenőrizze a fokozatkapcsoló mechanikai kopását az olajba merülő elosztó transzformátoron, terhelés nélküli csapkapcsolóval.

● Figyelje az olaj minőségét a szigetelési és hűtési teljesítmény biztosítása érdekében.
