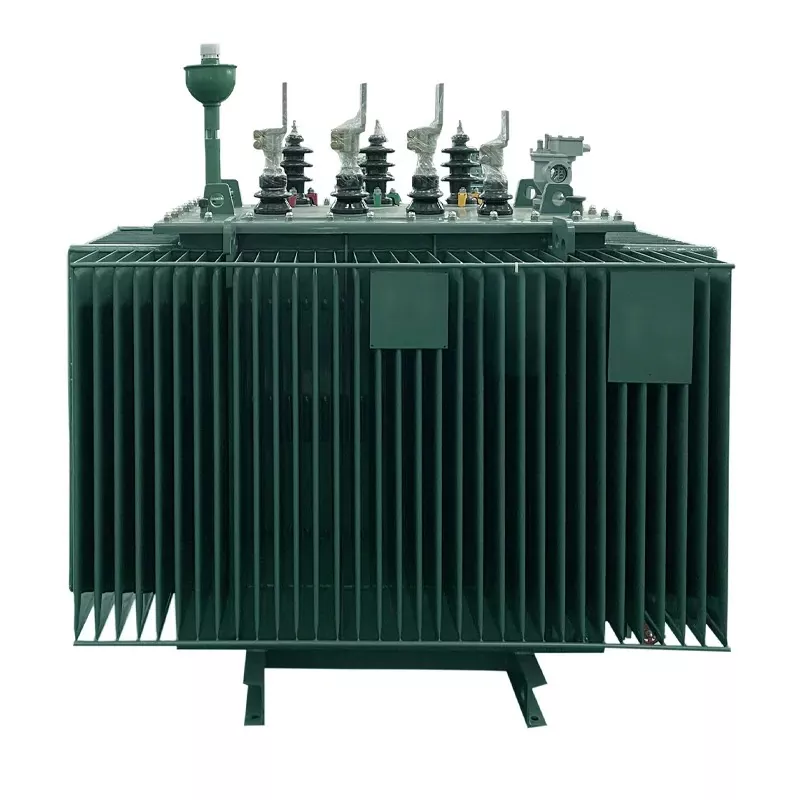

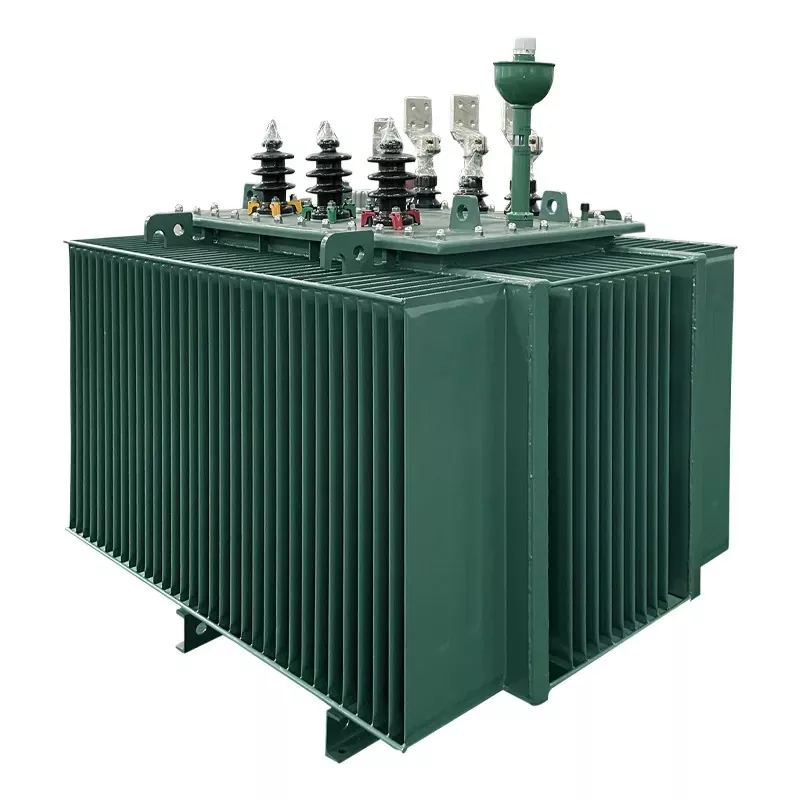

Háromfázisú olajba merülő elosztó transzformátor terhelés alatti csapkapcsolóval

A háromfázisú olajba merülő elosztó transzformátor terhelés alatti csapkapcsolóval a modern elosztórendszerek fontos felszerelése, egyben a Ceho egyik fontos terméke is. Ezek a termékek a terhelés megszakítása nélkül szabályozhatják a feszültséget, javítva az áramminőséget és a hálózat stabilitását.

Kérdés küldése

termékleírás

Ez a háromfázisú olajba merülő elosztó transzformátor terhelés alatti csapkapcsolóval kiváló minőségű CRGO hidegen hengerelt szilíciumacélból készült, így alacsony terhelési veszteséget biztosít. Jó energiatakarékos hatással és jelentős társadalmi és gazdasági előnyökkel rendelkezik. Erős ellenállás rövidzárlatokkal és villámcsapással szemben; Nagy megbízhatóságú tartószerkezet kialakítása kültéren és beltéren egyaránt használható.

Transzformátoraink feszültsége és névleges teljesítménye testreszabható. Elérhető feszültségek: 6kV, 6.3kV, 10kV, 10.5kV, 11kV, 12.47kV, 13.2kV, 13.8kV, 15kV, 20kV, 22kV, 24kV, 33kV, 34.5kV, 3.8kV 110 kilovolt.

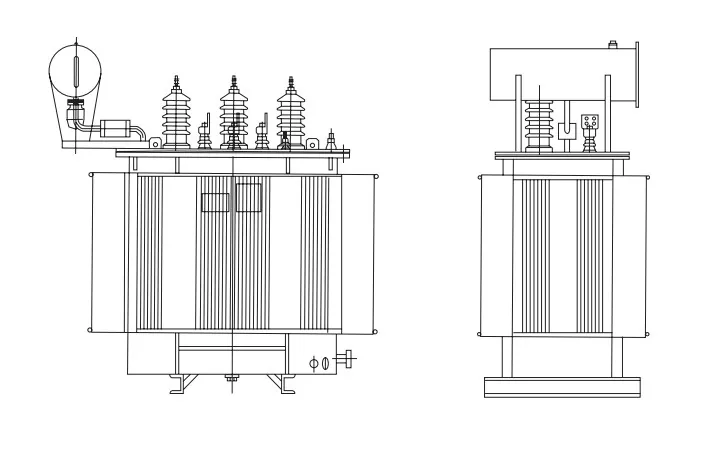

Vázlatrajz

Műszaki előírások

Névleges teljesítmény (kVA)	Névleges feszültség (kV)		Vektor csoport	Ürességi veszteség (W)	Terhelési veszteség (W)	Impedancia(%)
Névleges teljesítmény (kVA)	HV	LV	Vektor csoport	Ürességi veszteség (W)	Terhelési veszteség (W)	Impedancia(%)
30	13.8 13.2 11 10.5 10 6.3 6 Koppintási tartomány: ±5%; ±2*2,5%	0.4 0.433 0.415	Dyn11 Yyn0 Yzn11 Dyn5	100	600	5.5
50				130	870
80				180	1250
100				200	1500
125				240	1800
160				280	2200
200				340	2600
250				400	3050
315				480	3650
400				570	4300
500				680	5150
630				810	6200	6
800				980	7500
1000				1150	10300
1250				1360	12000
1600				1640	14500
2000				1960	17800
2500				2310	20700
3150				2730	24300

Funkció	Leírás
Feszültségszabályozás	Lehetővé teszi a terhelési feszültség beállítását a fokozatkapcsolón keresztül, miközben a transzformátor feszültség alatt van, általában ±15%-os vagy nagyobb szabályozási tartományban .
Koppintson a Váltó típusa elemre	A vákuum típusú OLTC-t előnyben részesítik a megbízhatóság és a hosszú élettartam érdekében; meg kell felelnie az IEC 60214 vagy AS 60214.1 szabványoknak.
Hűtési módszer	Az ONAN (Oil Natural Air Natural) alapfelszereltség; egyes változatok OFAF-ot (Oil Forced Air Forced) használhatnak a nagyobb kapacitás érdekében.
Szigetelés és olaj	Ásványi olajba merülő szigetelés és hűtés; az olajnak meg kell felelnie az IEC 60296 szabványnak. A váltókapcsoló rekeszében lévő olajat el kell választani a főtartály olajától.
Építés	Jellemzően mag típusú, réz tekercsekkel, hullámos acél tartállyal és hermetikusan lezárt kialakítással, amely megakadályozza a nedvesség bejutását.
Koppintson a Vezérlés elemre	Támogatja az automatikus, a helyi kézi (elektromos) és a vészhelyzeti kézi (mechanikus) működést. Tartalmazza a végálláskapcsolókat, a hővédelmet és a helyzetjelzőket.

Normál környezeti feltételek

1. Környezeti hőmérséklet: legfeljebb +40 ℃, nem kevesebb, mint -25 ℃, a havi átlaghőmérséklet nem több, mint +30 ℃., Az éves átlaghőmérséklet nem több, mint +20 ℃.

2. Magasság: legfeljebb 1000 m.

3. A tápfeszültség hulláma hasonló a szinuszos hullámhoz.

4. Háromfázisú, olajba merülő elosztó transzformátor terhelés alatti csapkapcsolóval, a tápfeszültség megközelítőleg szimmetrikus.

5. A terhelőáram összharmonikus tartalma nem haladhatja meg a névleges áram 5%-át;

6. Telepítési hely: Beltéri vagy kültéri.
