Egy pillantással megtudhatja: melyek a kisfeszültségű kapcsolóberendezések alapvető technológiái és alkalmazási alapjai?

A kisfeszültségű kapcsolóberendezések a modern áramellátó és elosztó rendszerek alapvető berendezései, amelyeket főként áramelosztásra, áramkör-szabályozásra, túlterhelés elleni védelemre, rövidzárlatvédelemre, földzárlat-védelemre és teljesítményfelügyeletre használnak. Széles körben alkalmazzák gyárakban, épületekben, adatközpontokban, kórházakban, bevásárlóközpontokban, önkormányzati tervezésben és más területeken. Kompakt felépítésével, nagy biztonságával és megbízhatóságával, kényelmes karbantartásával és magas intelligenciájával ez a kulcsfontosságú berendezés az energiarendszerek stabil működéséhez. Ez a cikk teljes körűen bemutatja a kisfeszültségű kapcsolóberendezések alapvető műszaki szempontjait a szerkezet, a paraméterek, a teljesítmény, a kiválasztás és az alkalmazás tekintetében.

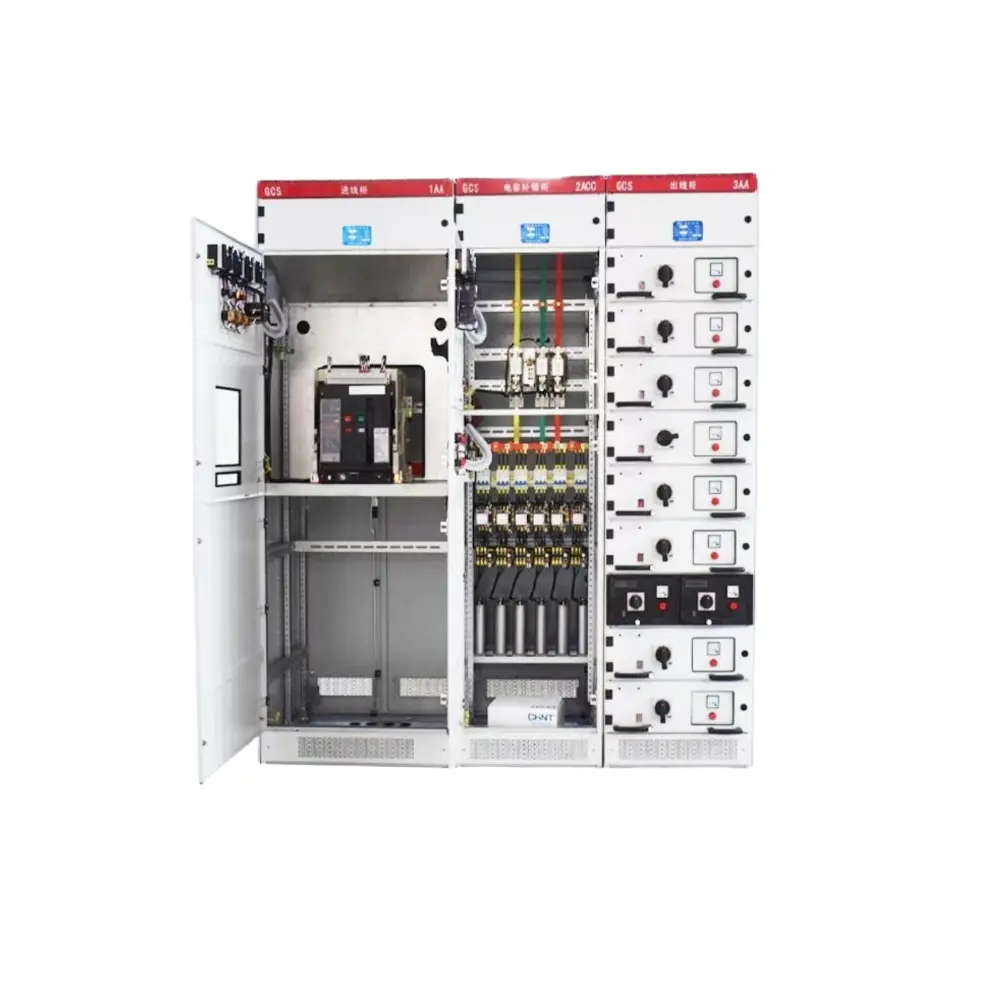

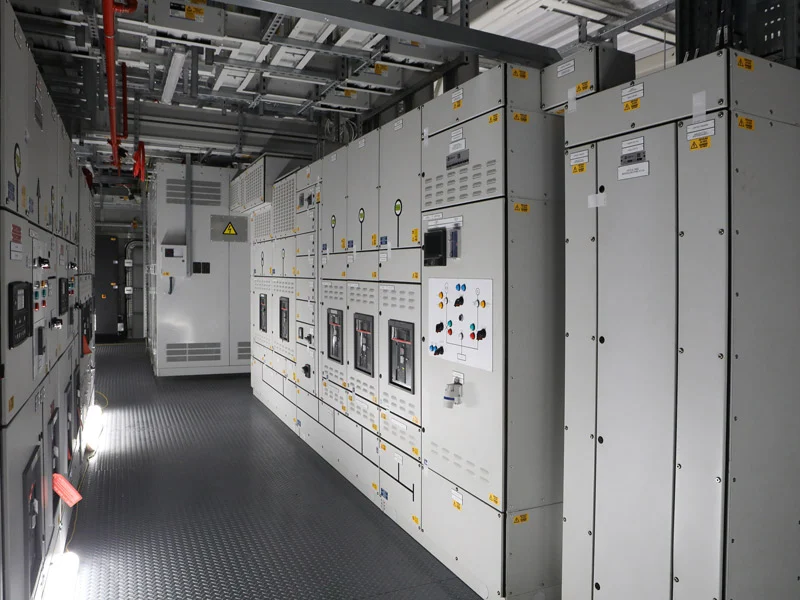

1. A kisfeszültségű kapcsolóberendezések fő alkatrészei

A tipikus kisfeszültségű kapcsolóberendezések aháromrekeszes független szigetelő szerkezet a nagyobb biztonság, megbízhatóság és karbantarthatóság érdekében:

A.Breaker rekesz: Függőleges elrendezésű, több megszakító tartására alkalmas; minden áramkör egymástól függetlenül, interferencia nélkül leválasztható.

B.Buszfülke: A megszakítórekesz mögött található, és szigetelő válaszfalakkal van leválasztva a hiba terjedésének hatékony megakadályozása érdekében.

C.Kábelrekesz: A szekrény hátulján vagy elején található, kényelmes kábelcsatlakoztatáshoz és karbantartáshoz, tágas térrel és szabványos kábelezéssel.

Működési és karbantartási stílus szerint:

D.Hátulról hozzáférhető: Hagyományos szabványos szerkezet nagy karbantartási hellyel.

E.Elölről hozzáférhető: Falra szerelhető, kisebb mélységű, helytakarékos.

A független rekesz kialakítása elkerüli a feszültség alatt álló részekkel való véletlen érintkezést a karbantartás során, korlátozza az ívhiba tartományt, és nagymértékben javítja a berendezések és a személyzet biztonságát.

2. Legfontosabb névleges paraméterek

3. Alapvető elektromos teljesítményindexek

a. Rövidzárlat-ellenállási áram minősítés (SCCR)

Az a maximális zárlati áram, amelyet a kapcsolóberendezés rövid időn belül biztonságosan el tud viselni hiba esetén, amely meghatározza a berendezés zárlati ellenállását és fontos garanciája a biztonságos működésnek.

b. Rövid idejű áramtűrő minősítés

A rövidzárlati áram, amelyet a kapcsolóberendezés deformáció vagy károsodás nélkül elvisel egy meghatározott időn belül (általában 1 másodperc vagy 0,5 másodperc), biztosítva, hogy a rendszer ne omoljon össze hiba esetén.

c. Megszakítási besorolás

A maximális hibaáram, amelyet a megszakító biztonságosan megszakíthat. Ennek nagyobbnak kell lennie, mint a rendszer várható zárlati árama, különben robbanást vagy tüzet okozhat.

d. Behatolásvédelmi minősítés (IP minősítés)

· IP30: Megakadályozza az ujjak érintkezését a feszültség alatt álló részekkel

· IP40: Megakadályozza az 1 mm átmérőjű idegen tárgyak bejutását

· IP54: Por- és fröccsenésálló, nedves és poros környezetben használható

e. Hőmérséklet-emelkedési határ

A nemzeti szabványok szerint a kapcsolóberendezés hőmérséklet-emelkedése hosszú távú, névleges áram melletti üzem esetén nem haladhatja meg a határértéket, biztosítva a szigetelés stabilitását és meghosszabbított élettartamát.

4. A kisfeszültségű kapcsolóberendezések alapvető műszaki kulcspontjai

(1).Szekrényszerkezeti és rekeszbesorolási technológia

Három független szigetelt rekeszt alkalmaz: megszakító rekeszt, buszrekeszt és kábelrekeszt, hatékonyan megakadályozva az ív terjedését, valamint javítva a működési és karbantartási biztonságot.

(2)Rövidzárlat és rövid idejű ellenállás technológia

Erős rövidzárlati ellenállással, szigorúan illeszkedő SCCR-rel és rövid idejű ellenállási árammal felszerelve, hogy elkerülhető legyen a deformáció, a busz elmozdulása vagy a rendszer összeomlása hibák esetén.

(3)Áramköri megszakító megszakítás és szelektív koordinációs technológia

A megszakítási kapacitás eléri a maximális rendszerhibaáramot. A regionális szelektivitás a rövid idejű késleltetésen és az azonnali védelmi koordináción keresztül valósul meg, amely a kimaradásokat csak a hibás áramkörre korlátozza.

(4)Gyűjtősín-rendszer tervezése és hőmérséklet-emelkedés szabályozása

Alacsony impedanciájú, kis veszteségű, nagy hőleadású gyűjtősín-elrendezés a hosszú távú üzemi hőmérséklet-emelkedés szigorú szabályozásához, biztosítva az áramkapacitást, a szigetelés élettartamát és a berendezés stabilitását.

(5)Integrált védelmi és mérési technológia

Integrálja a túlterhelést, a rövidzárlatot, a földzárlatot, a túlfeszültséget, az alulfeszültséget, a fáziskiesést és az ívvédelmet, intelligens mérőkkel és érzékelőkkel a teljes biztonság érdekében.

(6)Intelligens és digitális technológia

Támogatja az on-line felügyeletet, a távvezérlést, a hiba-előriasztást, az energiastatisztikát és a kommunikációs hálózatokat, a felügyelet nélküli és intelligens felhőalapú működésre való frissítést.

(7)Behatolásvédelem és környezeti alkalmazkodóképesség

Megfelel az IP30–IP54 védelmi fokozatoknak, alkalmazkodik a páratartalomhoz, porhoz, korrózióhoz, magas és alacsony hőmérsékletű környezetekhez a jobb sokoldalúság és tartósság érdekében.

(8)Moduláris és szabványos kialakítás

A moduláris egységek, a szabványosított interfészek és a rugalmas bővítés lerövidítik a gyártási, telepítési és üzembe helyezési időt, és csökkentik az általános költségeket.

5. Védelmi funkciók

A kisfeszültségű kapcsolóberendezések többféle védelemmel vannak felszerelve a rendszer biztonsága érdekében:

l Túlterhelés elleni védelem

l Azonnali rövidzárlati védelem

l Rövidzárlati rövid idejű késleltetés elleni védelem

l Földzárlat-/földzárlat-védelem

l Túlfeszültség és túlfeszültség védelem

l Fázisvesztés és fázissorrend védelem

l Ívhiba érzékelés (AFD)

l A fejlett intelligens kapcsolóberendezés a következőket is kínálja:

l On-line hőmérséklet figyelés

l Részleges kisülési ellenőrzés

l Áramminőség elemzés

l Távoli hibajelzés

6. Gyakori szerkezeti típusok

Fix típusú kapcsolóberendezés

Egyszerű szerkezet, alacsony költség, nagy megbízhatóság, általános áramelosztási forgatókönyvekhez alkalmas.

Fiók típusú kapcsolóberendezés

Mindegyik áramkör egy független fiók; karbantartás egyetlen fiók kihúzásával is elvégezhető áramkimaradás nélkül, anélkül, hogy más áramkörökre hatással lenne. Ideális kórházakhoz, adatközpontokhoz és nagy megbízhatóságot igénylő gyártósorokhoz.

Kihúzható típusú kapcsolóberendezés

A fő megszakító teljesen kihúzható a biztonságosabb és gyorsabb karbantartás érdekében.

7. Különbségek a kisfeszültségű kapcsolóberendezések és a kapcsolótáblák között

Kapcsolóberendezések: Teljesen zárt, rekesztől szigetelt, kihúzható megszakítók, 30 ciklusos rövid idejű ellenállás, támogatja a szelektív koordinációt, nagyobb biztonság.

Kapcsolótábla: Nyitott szerkezet, fix megszakítók, csak 3-ciklusos rövid távú ellenállás, alacsonyabb költség.

A kapcsolóberendezések jobban megfelelnek a fő bejövő, csatolási és fontos terheléseknek; kapcsolótáblákat használnak a terminál áramelosztására.

8. Intelligens kisfeszültségű kapcsolóberendezés

Az intelligens kapcsolóberendezés a következőket tartalmazza:

① Intelligens megszakítók

② Áram / feszültség / hőmérséklet érzékelők

③ Mikroprocesszor alapú védelmi eszközök

④ Energiagazdálkodási eszközök

⑤ 4G / WiFi / Ethernet kommunikáció

Támogatja:

① Távfelügyelet és vezérlés

② Energiafogyasztási statisztikák és elemzések

③ Hiba előriasztás és automatikus rögzítés

④ Kapcsolódás intelligens áramelosztó rendszerekhez

Ez egy szabványos konfiguráció intelligens gyárak, intelligens épületek és adatközpontok számára.

9. Tipikus alkalmazási esetek

l Nagy autógyártó üzemek

Fő áramelosztást és motorvezérlést biztosít a bélyegző, hegesztő, festő és összeszerelő műhelyek számára. A fiókos intelligens kapcsolóberendezések folyamatos karbantartást és pontos hibakeresést tesznek lehetővé, biztosítva a 24 órás gyártási folyamatosságot.

l Nagy adatközpontok (Tier IV)

Kétbuszos redundáns energiaelosztást alkalmaz, támogatja a nagy sűrűségű szekrényes tápellátást ezredmásodperces szintű kapcsolással. A rendszer rendelkezésre állása eléri a 99,999%-ot, ideális a 7×24-es megszakítás nélküli működéshez.

l Nagy kereskedelmi komplexumok és bevásárlóközpontok

Elosztja az áramot a világításhoz, HVAC-hoz, liftekhez, tűzoltáshoz és bolti áramkörökhöz. Az intelligens hurokfigyelés és az energiafogyasztási statisztikák optimalizálják az energiagazdálkodást és csökkentik a működési költségeket.

l Városi vízművek és szennyvíztisztító telepek

Szivattyúkat, ventilátorokat, rácsokat és adagolórendszereket táplál nedves és poros környezetben. A teljes körű védelem biztosítja a települési vízellátás és szennyvízkezelés stabil működését.

l A fokozatú kórházak és egészségügyi központok

Rendkívül megbízható kettős áramelosztást biztosít műtőknek, intenzív osztályoknak, laboratóriumoknak és képalkotó központoknak. A megszakítás nélküli kapcsolás garantálja az egészségügyi biztonságot.

l PV és szélerőművek

Inverteres összefolyáshoz, hálózatra kapcsolt vezérléshez és energiatárolási áramelosztáshoz használható, zord kültéri környezetre is alkalmas, teljes biztonsági védelemmel.

l Repülőterek és vasúti közlekedési csomópontok

Rendkívül megbízható áramellátást biztosít a terminálok, biztonsági rendszerek, jegyértékesítés és világítás számára. A kettős teljesítményű automatikus kapcsolás garantálja a szállítási csomópontok zavartalan működését.

l Sokemeletes lakossági és intelligens közösségek

Épületek áramelosztására, közvilágításra, tűzoltásra, liftekre és töltőcölöpökre használják. A kompakt szerkezet és a teljes védelem javítja a közösségi energia minőségét.

10. Piac mérete és fejlődési trendjei

Piac mérete

Globális piac: Körülbelül 54–56 milliárd USD 2025-ben, ami az előrejelzések szerint 2032-re meghaladja a 83 milliárd USD-t, 6–7%-os CAGR mellett.

Kínai piac: Körülbelül 169 milliárd RMB 2025-ben, éves szinten 7,8%-os növekedéssel; Kína a világ legnagyobb egységes piaca, amely a globális részesedés több mint 21%-át teszi ki.

Legfontosabb meghajtók: Új energiarendszerek, adatközpontok, új energia, intelligens gyártás, városi infrastruktúra és elektromos járművek töltése.

Fejlesztési trendek

Az intelligencia szabványossá válik

Az intelligens megszakítókat, érzékelőket, IoT-t, felhőfigyelést, hiba-előriasztást és távoli O&M-et széles körben alkalmaznak, a „passzív védelemről” az „aktív előrejelzésre” áttérve.

Nagyobb megbízhatóság és biztonsági frissítés

Az ívvédelem, a részleges kisülés figyelése, a hőmérséklet-emelkedés figyelése és a szelektív koordináció elengedhetetlenné válik; magasabb IP besorolás és erősebb rövidzárlati ellenállás.

Zöld és energiatakarékos

Alacsony veszteségű, nagy hatékonyságú buszok és alkatrészek, alacsony szén-dioxid-kibocsátású anyagok és környezetbarát eljárások, amelyek megfelelnek a szén-dioxid-semlegességi céloknak.

A fiókos/kihúzható típusok nagyobb aránya

Gyors növekedés az iparban, adatközpontokban, kórházakban stb., támogatja a non-stop karbantartást és biztosítja a folyamatos áramellátást.

Mély alkalmazkodás az új energiákhoz

Speciális megoldások PV-hez, szélenergiához, energiatároláshoz és elektromos járművek töltéséhez, visszatöltés-gátlóval, túlfeszültség-védelemmel és hálózatra kapcsolt vezérléssel.

Moduláris, szabványos, kompakt

Gyorsabb telepítés, kisebb helyigény, rugalmas bővítés a nagy sűrűségű tápellátás és a gyors szállítás érdekében.

Következtetés

A kisfeszültségű kapcsolóberendezések szerkezeti kialakítása, védelmi konfigurációja és gyártási folyamata, mint a kisfeszültségű áramelosztó rendszerek alapvető berendezése, közvetlenül befolyásolja az áramellátás megbízhatóságát, a berendezések biztonságát és a személyzet biztonságát. Az intelligencia, a zöldítés, a nagy megbízhatóság és a modularizáció trendjei által vezérelve az iparág folyamatosan növekedni fog. A csúcskategóriás, márkás és globalizált képességek kulcsfontosságú versenyképességgé válnak. A jó minőségű és megbízható kapcsolóberendezések kiválasztása hatékonyan javíthatja az áramelosztó rendszerek stabilitását, csökkentheti a hibakockázatokat, és szilárd támogatást nyújthat a biztonságos és stabil áramellátáshoz

GYIK

1. Hol használják főként a kisfeszültségű kapcsolóberendezéseket?

Gyárakban, lakónegyedekben, bevásárlóközpontokban, kórházakban, adatközpontokban és önkormányzati projektekben használják áramelosztásra, vezérlésre és védelemre.

2.Melyek a fő szerkezeti típusok?

Fix típus, fióktípus és kihúzható típus, a megbízhatósági követelmények alapján kiválasztva.

3.Mit jelent az IP minősítés?

IP30/IP40 normál beltéri környezethez; Az IP54 por- és fröccsenésálló, alkalmas nedves és poros helyekre.

4.Mi a szelektív koordináció?Csak a hibához legközelebb eső megszakító kapcsol ki, elkerülve a nagymértékű áramszüneteket és javítva az ellátás megbízhatóságát.

5.Mik az intelligens kapcsolóberendezések előnyei?

Távfelügyelet, hiba-előriasztás, energiastatisztika, automatikus rögzítés, felügyelet nélküli és intelligens működés.

6. Testreszabható a kapcsolóberendezés?

Igen, támogatjuk az áram, a feszültség, az áramkörök, a funkciók, a méret és a védelmi szint testreszabását.

7. Mi a szállítási idő?

7–15 nap standard termékek esetén; 15-30 nap testreszabott projekteknél.
