Mi az európai, az Egyesült Államok és Kína dobozos alállomásainak műszaki elemzése?

A villamosmérnökök szemszögéből az európai, amerikai és kínai (kínai stílusú) konténeres alállomások három különböző műszaki megközelítést képviselnek, amelyek eltérő hálózati szabványokon, földrajzi környezeteken és piaci igényeken alapulnak. Az alapvető különbségek négy fő dimenzióban rejlenek: szerkezeti integráció, védelmi konfigurációk, hőkezelési tervezés és szabványosítási rendszerek. Ezek a különbségek eltérő alkalmazási forgatókönyveket és evolúciós pályákat eredményeznek.

Az amerikai típusú alállomások előnyben részesítik a kompaktságot és a költséghatékonyságot a széles körű telepítés érdekében; Az európai alállomások ezzel szemben a fejlett környezetvédelmi teljesítményt és az esztétikus integrált kialakítást hangsúlyozzák; mivel a kínai alállomások gyakran olyan pragmatikus hibrid megoldásokat alkalmaznak, amelyek kiegyenlítik a kettő közötti különbségeket az integráció, a költségek és a tervezés tekintetében. Ezek a különbségek alapvetően befolyásolják a méretet, a szerkezeti összetételt, a belső kialakítást, a legfontosabb berendezések konfigurációját, a biztonsági jellemzőket, a telepítési és karbantartási módszereket, és végső soron az alállomások alkalmasságát az adott alkalmazásokhoz.

Az alábbiakban három szemszögből nyújtunk mélyreható elemzést: műszaki részletek, alkalmazási forgatókönyvek és jövőbeli trendek.

I. Az alapvető műszaki részletek alapos összehasonlítása három fő típushozDoboz típusú alállomások

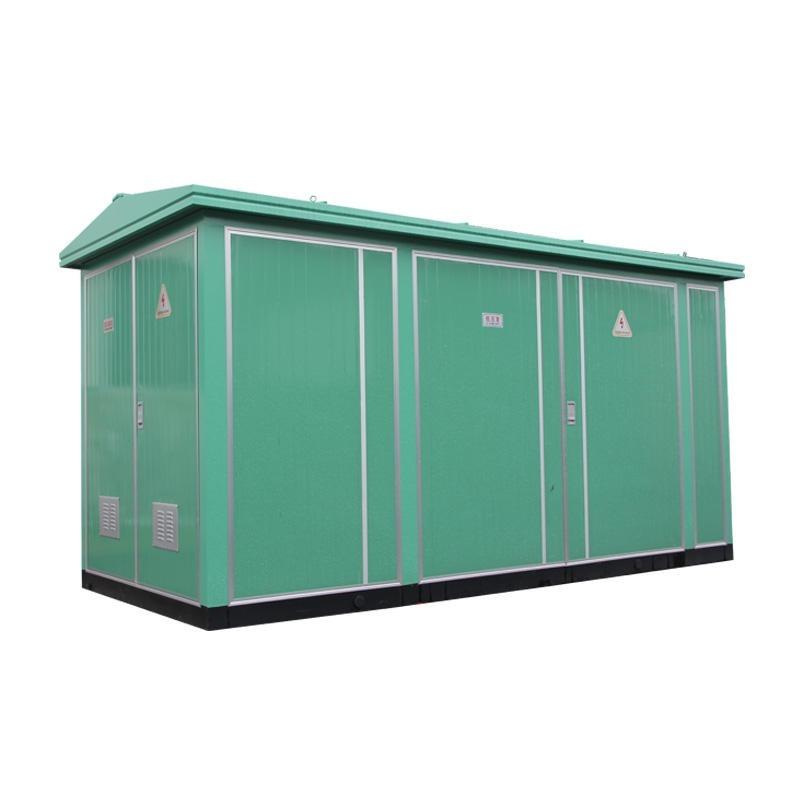

1. EurópaiDoboz típusú alállomások (európai módraDoboz típusú alállomások, EU/IEC szabványok)

Alapdefiníció: Az IEC 62271-202 és az IEC 61330 szabványoknak megfelelően ezek az alállomások független, háromrekeszes moduláris felépítéssel rendelkeznek, és a globálisan domináns formát képviselik.Doboz típusú alállomások.”

(1) Szerkezet és elrendezés

· Három teljesen független rekesz: A nagyfeszültségű rekeszt, a transzformátor rekeszt és a kisfeszültségű rekeszt fém válaszfalak teljesen elválasztják egymástól, így egy „目” vagy „品” alakú elrendezés.

· Tokozás és védelem: Kétrétegű acéllemezek poliuretán szigetelőréteggel; védettség IP54–IP55; erős porálló, vízálló és páralecsapódásgátló képesség.

· Alapozási követelmények: Szabványos kábelárok, független alapozás és fenntartott karbantartási átjáró szükséges (≥800 mm).

(2) Az alapkomponens konfigurációja

· Nagyfeszültségű oldal: A szabványos konfiguráció SF6 gyűrűs főegységeket vagy légszigetelt kapcsolóberendezéseket tartalmaz, amelyek terhelésmegszakító kapcsolókkal, leválasztó kapcsolókkal, földelő kapcsolókkal és túlfeszültség-levezetőkkel vannak integrálva, öt védelmi reteszeléssel.

· Transzformátor: Elsősorban SCB sorozatú száraz típusú transzformátorok (epoxigyanta öntvény), 50kVA-tól 2500kVA-ig terjedő kapacitással; kényszerített léghűtés (hőmérséklet szabályozás + axiális ventilátorok).

· Alacsony feszültségű oldal: Kihúzható kapcsolóberendezések, beleértve a keretes megszakítókat, az intelligens kondenzátorkompenzációt, az intelligens mérőket és a túlfeszültség-védelmi modulokat, amelyek kivételes méretezhetőséget biztosítanak.

· Védelmi rendszer: A nagyfeszültségű oldal opcionális "terheléskapcsoló + biztosíték" vagy megszakító védelmet kínál (túláram, pillanatnyi, túlterhelés és földzárlat elleni védelem); a kisfeszültségű oldal átfogó elosztásvédelemmel rendelkezik.

(3) Főbb műszaki jellemzők

· Biztonság: Független rekeszek erős ívhiba-szigetelő képességgel (20kA/0,5s belső ívállóság).

· Karbantarthatóság: Karbantartás céljából minden egység függetlenül áramtalanítható; kisfeszültségű oldali karbantartás áramszünet nélkül elvégezhető.

· Veszteségek és energiahatékonyság: A száraz típusú transzformátorok tűzállóak, szivárgásmentesek és alacsony zajszintűek, de üresjárati veszteségeik valamivel nagyobbak, mint az olajos transzformátoroké.

· Méret: A legnagyobb térfogat azonos kapacitás mellett, körülbelül 1,5-3-szorosa az amerikai típusú egységeknek.

2. Amerikai stílusúDoboz típus Alállomás (amerikai stílusbanDoboz típus Alállomás, IEEE/ANSI szabványok)

Alapmeghatározás: Megfelel az IEEE C57.12.25 és ANSI C84.1 szabványoknak; erősen integrált, közös burkolatú szerkezettel rendelkezik, más néven „kombinált típusú transzformátornak (ZGS).

(1) Szerkezet és elrendezés

· Integrált közös tartály: nincs külön nagyfeszültségű rekesz; a nagyfeszültségű terheléskapcsoló, a biztosítékok, a fokozatkapcsoló és a transzformátormag mind ugyanabban az olajtartályban vannak elmerülve.

· Olajmentes kialakítás: Teljesen tömített „olaj + légrés” szerkezettel rendelkezik, a tartály és a radiátor közvetlenül ki van téve a hőelvezetés érdekében.

· Tokozás és védelem: Egyrétegű acéllemez, IP34D–IP44 védettség, kiemelve a por és szilárd idegen tárgyak elleni védelmet.

· Alapozási követelmények: Egyszerű platform alapozás; nincs szükség kábelárokra; közvetlen kábelcsatlakozások.

(2) Az alapkomponens konfigurációja

· Nagyfeszültségű oldal: könyökös kábeldugó + dugaszolható biztosíték + terheléskapcsoló; teljesen szigetelt, teljesen árnyékolt és érintésbiztos, a legmesszebbmenőkig leegyszerűsítve.

· Transzformátor: Teljesen zárt olajbemerült transzformátor, kapacitása 315 kVA–1600 kVA; A transzformátorolaj szigetelő és hűtőközegként is szolgál.

· Alacsony feszültségű oldal: Kompakt, öntött házas megszakítószekrény egyszerűsített védelmi konfigurációval (túlterhelés, rövidzárlat, feszültségcsökkenés).

· Védelmi rendszer: A nagyfeszültségű biztosítékok védelmet nyújtanak a transzformátor belső hibái ellen; kisfeszültségű öntött házas megszakítók védik a vezetéket; nincs relé védelmi berendezés.

(3) Főbb műszaki jellemzők

· Kompaktság: Minimális térfogat, 1/4-1/3-a az európai típusú egységek alapterületének és 15-20%-kal alacsonyabb költséggel.

·Telepíthetőség: „Plug-and-play”; a beépítési idő mindössze egyharmada az európai típusú egységekének.

·Hőelvezetés: Szabadtéri hűtés; nagy túlterhelési kapacitás (2-szeres túlterhelést tesz lehetővé 2 órán keresztül).

Korlátozások: A karbantartás teljes áramszünetet igényel; A nagyfeszültségű alkatrészek olajba merülnek, így a meghibásodás utáni javítások bonyolultak és szivárgásra hajlamosak.

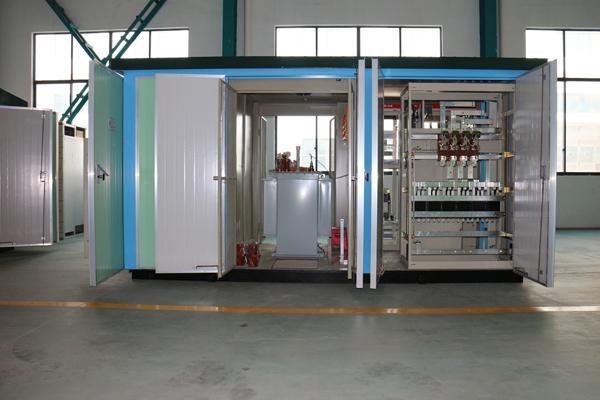

3. kínaiDoboz típusú alállomások (Kínai stílusban / Huashi-stílusbanDoboz típusú alállomások, GB Standard)

Alapfelbontás: Az európai modularitást az amerikai kompaktsággal ötvözve ezek az alállomások megfelelnek a GB/T 17467-2020 (High-Voltage/Low-Voltage) szabványnak.Doboz típusú alállomások), és lokalizált, módosított háromrekeszes szerkezettel rendelkezik.

(1) Szerkezet és elrendezés

· Három független, de kompakt rekesz: A nagyfeszültségű, a transzformátor- és az alacsony feszültségű rekesz különálló, de kisebb méretűek (az európai és amerikai szabványok közé esik).

· Optimalizált elrendezés: Főleg „目” alakú, egysoros hosszirányú elrendezés (az IEEE elektromágneses kompatibilitási követelményeinek megfelelő), a kínai elektromos hálózatra szerelési szabványokhoz igazítva.

· Tokozás és védelem: Kétrétegű acéllemez, IP44–IP54, fokozott korrózióállóság, szeizmikus ellenállás (IX szeizmikus intenzitásra tervezve) és magas hőmérséklettel szembeni ellenállás (-25°C és +40°C között).

(2) Az alapvető összetevők konfigurációja (továbbfejlesztett lokalizáció).)

· Nagyfeszültségű oldal: A szabványos konfiguráció hazai gyártású légszigetelt/SF6 gyűrűs főegységeket tartalmaz, amelyek kompatibilisek mind az európai, mind az amerikai könyökdugós megoldásokkal.

· Transzformátorok: választható száraz típusú vagy olajba merülő modellek (SCB14/S15, 1. osztályú energiahatékonyság); fokozott rövidzárlati ellenállás (10 kV/25 kA/3 s, meghaladja a 20 kA/2 s IEC szabványt).

· Alacsony feszültségű oldal: Integrált intelligens áramelosztás, automatikus meddőteljesítmény kompenzáció, harmonikus mérséklés és távfelügyelet, a kínai elosztóhálózat automatizálási követelményeinek megfelelően.

· Védelmi rendszer: Kettős redundáns védelem, nagyfeszültségű biztosítékokkal + megszakítókkal tartalék védelemként; nem elektromos védelmi funkciókkal, mint például túlmelegedés, gáz és nyomáscsökkentés.

(3) Főbb műszaki jellemzők

· Alkalmazhatóság: Teljesen kompatibilis a kínai 10kV/20kV elosztóhálózatokkal, rövidzárlati szintekkel és földelési konfigurációkkal.

· Költséghatékonyság: Alacsonyabb költség, mint az európai kiviteleknél, nagyobb megbízhatóság, mint az amerikai kiviteleknél.

· Intelligencia: Szabványos IoT-felügyelet (telemetria, távvezérlés és távvezérlés), támogatja az IEC 61850 protokollt.

Műszaki paraméterek Három fő doboz típusú alállomás összehasonlítása

II. Az alkalmazási forgatókönyvek pontos egyeztetése (kiválasztási kritériumok villamosmérnökök számára)

1. Alkalmazási forgatókönyvek európai stílushozDoboz típusú alállomások

Alapvető kiválasztási kritériumok: Nagy megbízhatóság, nagy biztonság, erős skálázhatóság és környezeti fenntarthatóság prioritásként

· Városközpontok / Nevezetes épületek: Kereskedelmi komplexumok, sokemeletes épületek, CBD-k (tűzbiztonság, alacsony zajszint, tájintegráció).

· Ipari / nagy megbízhatóságú terhelések: adatközpontok, precíziós gyártás, vasúti tranzit, kórházak (szünetmentes áramellátás, áramszünet nélküli karbantartás).

· Megújulóenergia-hálózat integráció: szélenergia / PV fokozó alállomások (harmonikus mérséklés, meddőteljesítmény kompenzáció, intelligens felügyelet).

· Környezeti szempontból érzékeny területek: Iskolák, lakott területek, festői helyek (nincs olajszivárgás, száraz típusú szigetelés).

2. Alkalmazási forgatókönyvek az Egyesült ÁllamokbanDoboz típusú alállomások

Alapvető kiválasztási kritériumok: alacsony költség, gyors telepítés, rendkívül korlátozott hely

· Észak-amerikai áramhálózat: Helyi elosztó hálózatok az Egyesült Államokban és Kanadában (szabványmegfelelőség).

· Régebbi lakóterületek felújítása: Városi hálózati végpontok korlátozott helyekkel és rövid építési ciklusokkal.

· Ideiglenes / vészhelyzeti áramellátás: Építkezések, kiállítások, katasztrófavédelem (plug-and-play, áthelyezhető).

· Vidéki / elővárosi hálózatok: Alacsony terhelési sűrűségű, nagy ellátási sugarú és korlátozott O&M-képességű területek.

3. Alkalmazási forgatókönyvek kínai nyelvenDoboz típusú alállomások

Alapvető kiválasztási kritériumok: Kompatibilitás a kínai elektromos hálózattal, magas költséghatékonyság és intelligens O&M

· Városi és vidéki elosztóhálózatok Kínában: Új lakóközösségek, ipari parkok és önkormányzati közintézmények (10kV szabvány, rövidzárlati szintillesztés).

· Elosztóhálózat-automatizálási frissítések: „Három távirányító” (távmérés, távjelzés, távirányító), intelligens hálózati csomópontok teljes lefedettsége.

· „Új infrastruktúra”: 5G bázisállomások, töltőállomás klaszterek, energiatároló erőművek (integrált forrás-hálózat-terhelés-tároló interfészek).

· Export / Belt and Road: Délkelet-Ázsia, Közel-Kelet, Afrika és más régiók piacaihoz igazítva vegyes IEC és GB szabványokkal.

III. Jövőbeli fejlődési trendek (a három fő technológiai út evolúciós irányai)

1. Globális közös trendek (mindhárom út által megosztott frissítések)

(1) Alacsony szén-dioxid-kibocsátás és nagy energiahatékonyság

· Kötelező energiahatékonysági fejlesztések: 2026-tól a Tier 1 energiahatékonysági szabványok kötelezőek lesznek a főbb globális piacokon (40%-kal csökkentve az üresjárati veszteségeket).

· Környezetbarát szigetelés-helyettesítők: az SF6 nulla használata (száraz levegővel, N₂-vel és környezetbarát gázokkal helyettesítve); ásványolaj helyett természetes észter növényi olaj.

· Az amorf ötvözetek széles körben elterjedt alkalmazása: Az üresjárati veszteségek 70–80%-kal alacsonyabbak, mint a hagyományos anyagoknál; az állami hálózat penetrációs rátája 2030-ra eléri az 50%-ot.

(2) Magas intelligencia (AIoT)

·Edge Computing + Digital Twins: Valós idejű állapotfigyelés, hiba előrejelzés (pontosság >95%), távoli diagnosztika és O&M jelentések automatikus generálása.

·Teljes IEC 61850 megfelelőség: Plug-and-play funkcionalitás, továbbfejlesztett interoperabilitás és zökkenőmentes integráció az intelligens hálózati elosztó rendszerekkel.

· 5G + IoT: Távirányító, ívérzékelés, túlmelegedési riasztások, energiafogyasztás elemzés; a pilóta nélküli működés szabványossá válik.

(3) Integráció és előregyártás

· „Többrekeszes integráció”: Előre gyártott modulok, amelyek integrálják az alállomásokat, az energiatárolókat, a fotovoltaikusokat és a töltőállomásokat, további 30%-kal csökkentve a lábnyomot.

·Moduláris, építőelemes kialakítás: Szabványos modulok, gyári előszerelés és nulla helyszíni vezetékezés csökkenti a telepítési időt egy napon belül.

2. Három fő termékvonal differenciált fejlődése

(1) Európai kapcsolóberendezések: Ultimate Safety + Green Zero-Carbon

· Fokozott belső ívvédelem (ívkioltás ≤0,1 s), robbanásbiztosság és tűzállósági besorolás.

· A teljes sorozat olajmentes, teljesen száraz típusú, és újrahasznosítható anyagokból készült, megfelel az EU „szén-semlegességi” előírásainak.

· A 40,5 kV-os nagyfeszültségű, nagy kapacitású alkalmazásokra és az intelligens mikrogrid főállomásokra összpontosít.

(2) U.S.Doboz típusaAlállomások: minimalista integráció + alacsony költség

· További miniatürizálás és súlycsökkentés, az észak-amerikai elosztott napelemes és lakossági energiatároló rendszerekhez szabva.

· Az IoT-t használja az egyszerűsített monitorozáshoz, kiemelve az alacsony költségű O&M-modellt, amely a „nem csere hibáján” alapul.

· Észak-Amerika, Latin-Amerika és Ausztrália lazán strukturált elosztóhálózati piacaira összpontosít.

(3) kínai Doboz típusa Alállomások: Univerzális alkalmazkodóképesség + intelligens integráció

· Kettős szabványos kompatibilitás (IEC+GB), fokozott alkalmazkodóképességgel a szélsőséges környezetekhez (extrém hideg, magas páratartalom, nagy magasság).

· Integrált termelés, hálózat, terhelés és tárolás: Az energiatároló inverterek (PCS) és az energiagazdálkodási rendszerek (EMS) mélyreható integrációja.

· AI-alapú prediktív karbantartás: A hazai algoritmusok segítségével az MTBF 100 000 óra fölé nőtt.

· Útmutató kettős áttöréssel a globális közepes és alsó kategóriás piacon

IV. Összegzés: A technikai megközelítések alapvető különbségei

· Európai: A biztonság az első, moduláris és rendkívül megbízható, „precíziós mérnöki” műszaki megközelítést képvisel.

· Amerikai: Költségelvű, integrált és gyors telepítés, amely „gazdaság-orientált” technikai megközelítést képvisel.

· Kínai megközelítés: Elsősorban alkalmazkodóképesség, lokalizáció és intelligencia, amely a „kiegyensúlyozott” technikai megközelítést képviseli.

Az elkövetkező 3-5 évben ez a három megközelítés elmosódik egymástól, és elmosódnak a határaik: az európai megközelítés tömörebbé, az amerikai megközelítés intelligensebbé, a kínai megközelítés pedig nemzetközivé válik, végső soron az „intelligencia, alacsony szén-dioxid-kibocsátás, integráció és szabványosítás” egységes technikai paradigmájához közeledve.

GYIK európai, amerikai és kínai doboz típusú alállomásokhoz

1. Melyek az alapvető szabványos rendszerek a három típusú doboz típusú alállomásokhoz?

· Európai: IEC 62271, IEC 61330

· Amerikai: IEEE C57.12.25, ANSI

· Kínai: GB/T 17467-2020

2. Melyek a fő szerkezeti különbségek?

· Európai: Három teljesen független rekesz, moduláris felépítés

· Amerikai: Integrált közös tartály, nagyfeszültségű és transzformátoros közös olajtartály

· Kínai: Három független rekesz, kompakt és optimalizált elrendezés

3. Melyik transzformátortípust használják az egyes típusokban?

· Európai: Főleg száraz típusú transzformátor

· Amerikai: Csak olajos transzformátor

· Kínai: Száraz típusú vagy olajba merülő opcionális

4. Melyik a legkisebb térfogatú és alapterületű?

Amerikai dobozos alállomás, csak körülbelül 1/3-a az európai típusnak.

5. Melyik rendelkezik a legerősebb rövidzárlati képességgel?

Kínai doboz alállomás, akár 25kA/3s emelt szinttel.

6. Elvégezhető-e a karbantartás teljes áramszünet nélkül?

· Európai és kínai: Igen, rekesztől független karbantartás

· Amerikai: Nem, általános áramszünet szükséges

7. Melyik típusnak a legalacsonyabb a költsége?

Amerikai dobozos alállomás, 15–20%-kal alacsonyabb, mint az európai típus.

8. Melyek a tipikus alkalmazási forgatókönyvek?

· Európai: Városi központi területek, adatközpontok, nagy biztonságú ipari telephelyek

· Amerikai: Szűk tér, gyors építkezés, vidéki és ideiglenes áramellátás

· Kínai: Városi és vidéki elosztóhálózatok, új infrastruktúra, intelligens hálózatok

9. Mi a jövőbeli fejlődési trend?

Gyakori: Nagy hatékonyság, intelligencia, SF6-mentes, integráció

· Európai: Extrém biztonság, nulla széndioxid, száraz típusú teljes sorozat

· Amerikai: Miniatürizálás, alacsony költségű cseremód

· Kínai: IEC+GB kompatibilitás, forrás-rács-terhelés-tárhely integráció

10. Melyik a legalkalmasabb a kínai villamosenergia-hálózati projektekhez?

Kínai doboz alállomás, a legjobban illeszkedő 10kV/20kV elosztóhálózat, védelem és intelligens követelmények.
