Háromfázisú epoxigyanta öntött kombinált műszertranszformátor

Professzionális gyártóként a Ceho háromfázisú epoxigyanta öntött kombinált műszertranszformátort szeretne kínálni Önnek. A kombinált transzformátorok tervezési jellemzői közé tartozik az olajmentes, miniatürizált, nagy megbízhatóságú és karbantartásmentes. Például a transzformátor epoxigyanta szigetelést és nagyfeszültségű epoxigyanta teljesen zárt vákuumöntvényt alkalmaz, ami javítja a berendezés szigetelési teljesítményét és biztonságát. Ezenkívül a kombinált transzformátor szekunder vezetékei és kábelei ólomzáras csatlakozódobozokkal vannak csatlakoztatva, amelyek lopásgátló funkcióval rendelkeznek, és kényelmesek a helyszíni ellenőrzéshez is.

Műszaki paraméterek

A kombinált transzformátorok különféle típusokat tartalmaznak, például közönséges áramváltókat, átmenő típusú áramváltókat, többcsapos áramváltókat és különböző átalakítási arányú áramváltókat. A normál áramváltó primer tekercsből, szekunder tekercsből, vasmagból és keretből, házból, vezetékek sorkapcsaiból stb. áll. A kombinált műszertranszformátor működési elve hasonló a transzformátorhoz. Az átmenő típusú áramváltónak nincs primer tekercselése, és a vasmagon áthaladó vezetéken keresztül mágneses fluxust hoz létre, ezáltal szekunder áramot hoz létre. A többcsapos áramváltók többféle átalakítási arányt érnek el több leágazás hozzáadásával, hogy megfeleljenek a különböző terhelési áramok igényeinek. A különböző transzformációs arányú áramváltók több független tekercset biztosítanak a különböző transzformációs arányok és pontossági szintek igényeinek kielégítésére.

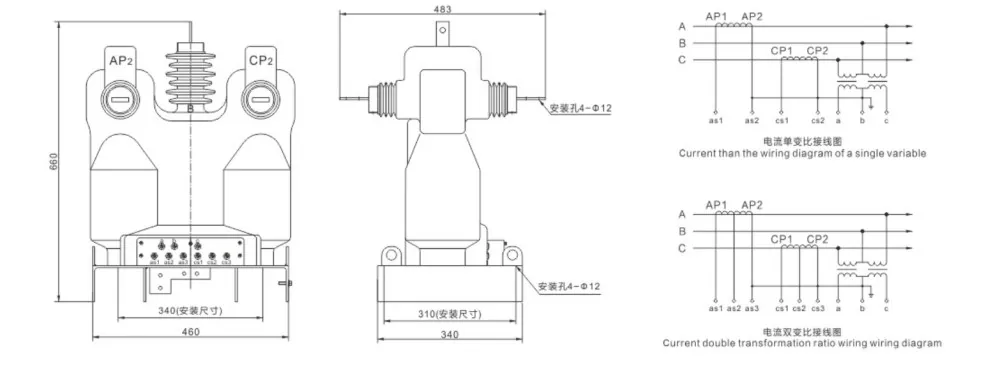

Külső rajzok

Alkalmazás

A háromfázisú epoxigyanta öntött kombinált műszertranszformátorokat széles körben használják az energiafogyasztás mérésére, mérésére és védelmére az energiaellátó rendszerekben. Például a 10 kV-os távvezetékekben és leágazó vezetékekben kombinált transzformátorokat használnak a vezetékveszteség felmérésére és az elektromos energia mérésére a teljesítménytranszformátorok nagyfeszültségű oldalágain. Ezen kívül van egy speciálisan kialakított nagyfeszültségű mérődoboz (kombinált transzformátor), amely főként egy kombinált transzformátorból és egy villanymérő dobozból áll. Előnye a nagy mérési pontosság, a könnyű súly, az egyszerű telepítés és az elektromos lopás elleni védelem.
