Melyek a GGD rögzített kisfeszültségű kapcsolóberendezések alapvető technológiái és gyakorlati alkalmazásai?

Melyek az alapvető technológiái és gyakorlati alkalmazásaiGGD Fix alacsony feszültségű kapcsolóberendezés?

Hivatalos meghatározás: A GGD AC kisfeszültségű elosztószekrény szabványosbeltéri fix AC kisfeszültségű komplett kapcsolóberendezésa kisfeszültségű komplett kapcsolóberendezésekre vonatkozó nemzeti szabványok szerint tervezték és gyártották. Alkalmazható teljesítmény-frekvenciás kisfeszültségű elosztórendszerekhez, teljesen zárt, padlón álló szekrényekkel és rögzített elektromos telepítési szerkezettel. Főleg kisfeszültségű áramelosztásra, elektromos energia mérésére, vonalvédelemre, meddőteljesítmény kompenzációra és áramkör-vezérlésre használják. Ez a legérettebb és legszélesebb körben alkalmazott szabványosított alacsony feszültségű áramelosztó eszköz az ipari termelés, az épületek építése, az önkormányzati támogatás és az új energiaelosztás területén Kínában.

A kisfeszültségű kapcsolóberendezések, mint az energiaátviteli és elosztórendszerek termináljának központi berendezése, közvetlenül meghatározzák a teljes elosztórendszer biztonságát, stabilitását és energiaellátásának minőségét. A kiforrott mechanikai szerkezettel, stabil működési teljesítménnyel, erős környezeti alkalmazkodóképességgel és kiemelkedő mérnöki költséghatékonysággal a GGD rögzített kisfeszültségű kapcsolóberendezések régóta a fő szekrénytípus az új építéseknél, felújításoknál és áramelosztási projektek bővítésében. Ez a cikk szisztematikusan kidolgozza a GGD kapcsolóberendezésekkel kapcsolatos alapvető ismeretek teljes készletét a modellértelmezés, a szerkezeti technológia, a tervezési elv, a funkcionális szekrénytípusok, az áramkör-összetétel, a modellválasztási különbségek, a forgatókönyv adaptáció, a telepítés, az üzemeltetés és a karbantartás, valamint a gyakori hibák dimenzióiból. Népszerű megfogalmazásával és erős gyakorlatiasságával referenciaként használható a szakmai tanuláshoz, a berendezés kiválasztásához, a helyszíni kivitelezéshez, a berendezések átvételéhez és a napi üzemeltetéshez, karbantartáshoz.

I. Modellértelmezés és termékpozicionálás

A GGD három betűje a berendezés alapvető szerkezeti és funkcionális jellemzőinek felel meg, alapja a szekrénytípusok megkülönböztetésének és a kisfeszültségű áramelosztó iparban alkalmazott berendezések elbírálásának. Minden betű meghatározza a berendezés tervezési jellemzőit és alkalmazási határait.

Az első "G" betű egy teljesen zárt fém szekrényszerkezetet jelöl. A berendezés beépített zárt szekrényes kialakítást alkalmaz, amely különbözik a nyitott áramelosztó tartóktól és az egyszerű nyitott elosztódobozoktól. Teljes por-, idegen- és érintkezés-megelőzési funkcióval rendelkezik, megfelel a szabványos áramelosztó helyiségek biztonsági védelmi szabványainak. Csak szabványos beltéri áramelosztási forgatókönyvekre alkalmazható, ideiglenes egyszerű áramelosztásra nem.

A második "G" betű a rögzített telepítési struktúrát jelöli, amely a GGD legmeghatározóbb jellemzője. A szekrényben található összes elsődleges és másodlagos elektromos alkatrész csavarral van rögzítve a szekrény teherhordó gerendáira, mozgatható mechanikai szerkezetek, például húzó, dugaszoló, csúszó és rugók nélkül. Ez a szerkezet felhagy az éles vezetékes karbantartás kényelmével, cserébe a nagyobb szerkezeti merevségért, az erősebb rövidzárlati ütésállóságért és a stabilabb, hosszú távú üzemállapotért, alkalmazkodik az ipari forgatókönyvek 7×24 órás megszakítás nélküli működési követelményeihez.

A "D" betű a speciális energiaelosztási tulajdonságot jelöli. A berendezés tisztán az áramelosztási funkciókra irányul, a kisfeszültségű teljesítmény-frekvenciás elektromos energia átvitelére, elosztására, mérésére és védelmére összpontosítva. Nem támogatja az olyan speciális vezérlési funkciókat, mint a változtatható frekvencia-sebesség-szabályozás és az automatikus programvezérlés, amelyek tiszta erőátvitelt támogató eszközként szolgálnak.

Termék alappozicionálási összefoglalója: A GGD szabványosított kisfeszültségű főelosztó szekrény beltéri padlón álló típussal, teljesen fix szerkezettel, erős nagyáramú alkalmazkodóképességgel, stabil működéssel és magas univerzális képességgel. Főleg ipari, épületgépészeti, önkormányzati és új energiaelosztó rendszerek alapvető tápegységeként használják.

II. Szekrényszerkezet, gyártástechnológia és mögöttes tervezési logika

1. A keret általános felépítése és a mag előnyei

A GGD kapcsolóberendezések összeszerelt profilvázszerkezettel rendelkeznek, amely különbözik a hagyományos teljesen hegesztett szekrényektől. A berendezést speciális oszlopok, gerendák és csavarokon átmenő függőleges gerendák szerelik össze, hatékonyan elkerülve a szekrény deformációját, az egyenetlen feszültséget és a teljes hegesztési technológia által okozott kerettorzulást, nagy alakítási pontossággal és jó szerkezeti konzisztenciával. A "keret teherhordó és lemezes burkolatvédelem" tervezési logikáját követve a gyűjtősínek, kapcsolók és kábelek minden terhelését a nagy szilárdságú profilváz viseli, míg a külső lemezek csak zárt védelmi és porszigetelési funkciókat vállalnak. A hosszú távú működés során nem következik be tok deformációja, rossz ajtózáródás vagy az alkatrészek eltolódása és kilazulása, ami biztosítja a nagy szerkezeti tartósságot.

2. A szekrényanyag- és felülettechnika gyakorlati funkciói

A szekrény kiváló minőségű hidegen hengerelt acéllemezekből készül, vastagított mag teherhordó keretekkel az általános teherbíró képesség és a mechanikai ütésállóság javítása érdekében. A szekrény felülete ipari elektrosztatikus porszóró technológiát alkalmaz, amely nem pusztán a megjelenés díszítésére szolgál, hanem számos gyakorlati védőhatással rendelkezik: először is szigetelésvédelem, amely megakadályozza a fémhéj szivárgás vezetését és csökkenti az áramütés kockázatát; másodszor, a korrózió és a rozsda megelőzése, hogy alkalmazkodjanak az energiaelosztó helyiségek bonyolult környezetéhez, ahol a páratartalom, a rossz szellőzés és a por felhalmozódása, valamint a szekrény öregedésének késleltetése; harmadszor, az ív égési ellenállása, amely ellenáll a kisebb áramköri rövidzárlatok által keltett íveknek, és korlátozza a hiba kiterjedését. Eközben az összes fém alkatrész, beleértve a szekrénykereteket, a mozgatható ajtókat és a levehető oldallapokat, speciális földelővezetékeken keresztül csatlakozik az egységes földelési rendszerhez, hogy teljes körű ekvipotenciálvédelmi rendszert képezzenek, és kiküszöböljék a statikus felhalmozódás és a héj által kiváltott elektromosság kockázatát.

3. A belső négyzónás fizikai izoláció alapvető biztonsági elve

A GGD szekrény szabványos, független négyzónás fizikai partíció-elrendezést alkalmaz, amely a berendezés alapvető biztonsági kialakítása. Célja a hibák izolálása, az ívek blokkolása és a zónás védelem megvalósítása, megakadályozva, hogy a helyi hibák a teljes szekrény bénulását okozzák.

Felső buszszoba: Mint az egész szekrény legnagyobb energiájú magterülete, önállóan zárt és főgyűjtősínekkel, nulla vezetékekkel és védőföldelő rudakkal van elrendezve, teljesen fel van szerelve szigetelő válaszfalakkal és burkolatokkal. Hatékonyan megakadályozza a gyűjtősín-fázisok közötti rövidzárlatokat, amelyeket a kapcsolók alsó íve, kábelhibák és leeső idegen anyagok okoznak, a nagyobb elektromos hibákat a felső részre korlátozza, és megvédi az összes alsó teljesítményű ágat a meghibásodástól.

Középső elektromos komponens szoba: Központilag telepíti az elsődleges elektromos alkatrészeket, például megszakítókat, transzformátorokat és mágneskapcsolókat. A központi elrendezés egyenletes feszültséget biztosít, elkerülve a berendezés rezonanciáját és eltolását nagyáramú működés közben. A rögzített csavarozás megszünteti az elektromos érintkezők hézagát, nagymértékben csökkentve a nagyfrekvenciás hibák, például a virtuális csatlakozás, a túlmelegedés és az égés valószínűségét.

Alsó kábelszoba: Exkluzív független tér bejövő és kimenő kábelek lefektetésére, préselésére és rögzítésére, a kábeláramkörök és a nagyfeszültségű gyűjtősínek közötti fizikai leválasztás megvalósítására. Hatékonyan elkerüli a kábelszigetelés elöregedése és a burkolat károsodása miatti gyűjtősín földelést és rövidzárlati hibákat, elválasztja az erős és gyenge áramú vezetékeket, tiszta és tiszta áramköröket biztosít, valamint megkönnyíti a későbbi karbantartást és hibaelhárítást.

Első ajtó műszer működési terület: Csak másodlagos gyengeáramú tartozékokat, például műszereket, jelzőlámpákat, kezelőgombokat és átviteli kapcsolókat helyez el, megvalósítva az erős és gyenge áramok közötti szigorú fizikai elkülönítést. Az üzemeltetőknek nem kell nagyfeszültségű feszültség alatt álló áramkörökkel érintkezniük a napi ellenőrzés, a paraméterek megtekintése és a berendezés üzemeltetése során, alapvetően elkerülve a személyi áramütés kockázatát és javítva az üzembiztonságot.

4. Bemeneti és kimeneti vezetékezési módok és forgatókönyv-adaptáció

Alulról be és alulról kifelé: Ipari szabványos főáramú üzemmód, alkalmas a legtöbb árokkábelezésű áramelosztó helyiséghez. A kábelek a földárokból, rejtett, tiszta és biztonságos vezetékekkel kerülnek a szekrénybe, amely a legtöbb hagyományos áramelosztási forgatókönyvhöz alkalmazható, például gyárakban, épületekben és lakóközösségekben.

Felülről és felülről: Alkalmazkodni kell a teljes felső hídelrendezésű áramelosztó helyiségekhez, amelyeket többnyire magas géptermekben és műhelyekben használnak központi hídvezetékekkel, kevesebb kábelhajlítással, alacsony vezetékveszteséggel és sima vezetékezéssel.

Felülről befelé, alulról kifelé és alulról befelé, felülről kifelé: Speciális adaptív módok, főleg speciális munkakörülményekhez, például régi áramelosztó helyiségek felújításához, áramkör bővítéséhez és korlátozott helyszíni vezetékezéshez, nagy rugalmassággal.

III. Különféle GGD funkcionális szekrények áramelosztási logikája és alkalmazási forgatókönyvei

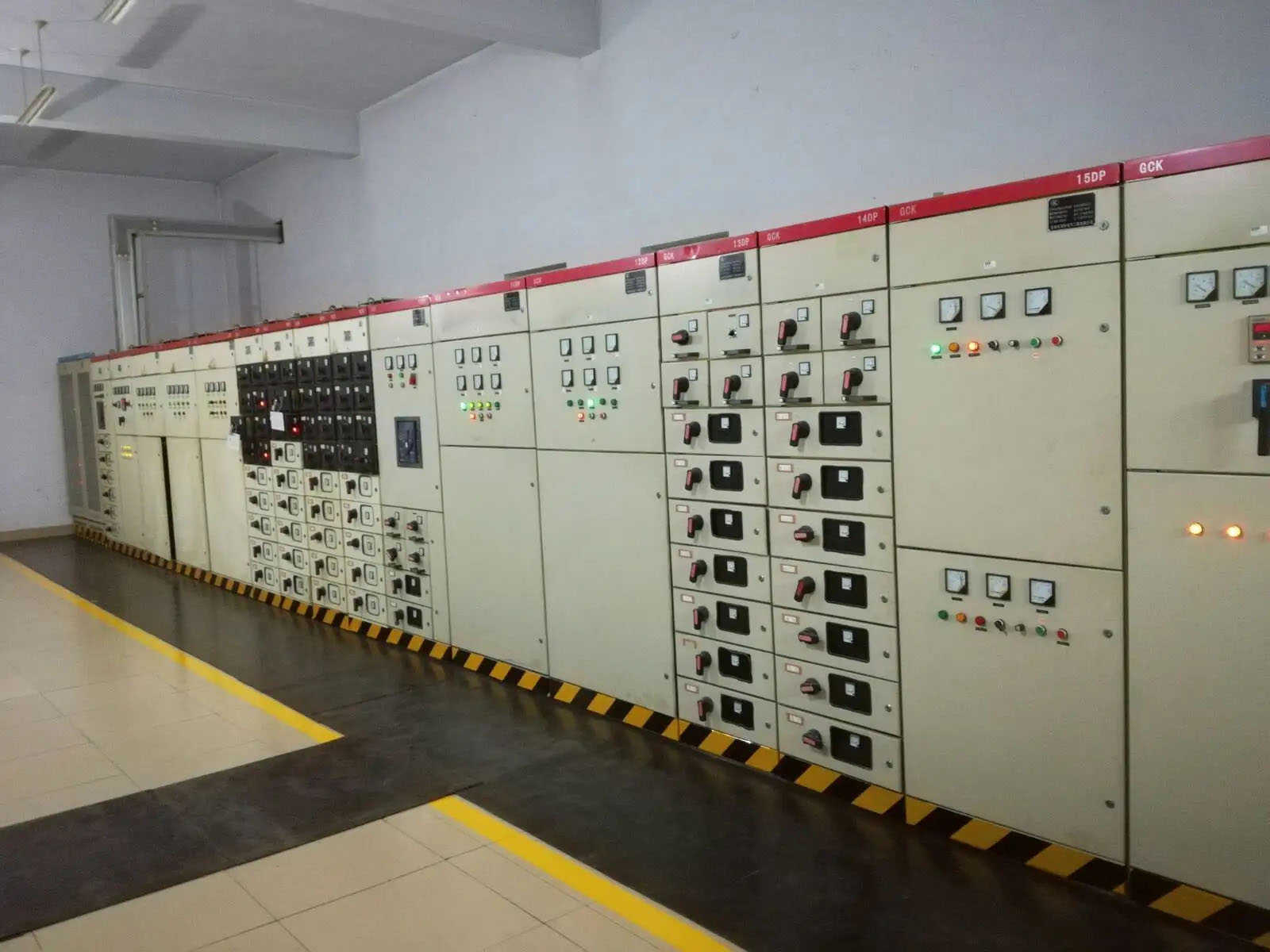

Egy komplett kisfeszültségű áramelosztó rendszer épül fel több funkcionális GGD szekrény kombinálásával. Minden szekrény ellátja saját feladatait, és együttműködik egymással, hogy egy teljes áramelosztó rendszert alkossanak, amely magában foglalja az áramelosztást, a terheléselosztást, a hibavédelmet, az energiahatékonyság optimalizálását és a teljesítménymérést.

1. Bejövő szekrény (Rendszer fő tápkapu

A bejövő szekrény a teljes kisfeszültségű áramelosztó rendszer fő tápbemenete, amely egy univerzális főmegszakítóval van felszerelve, amely ellátja a rendszer főkapcsolási és elsődleges hibavédelmi funkcióit. A felső transzformátor teljesítménye eléri a bejövő szekrényt, amelyet a fő megszakító stabilizál és véd, majd az összes hátsó funkcionális szekrényhez sönt. A berendezés több védelmi funkciót is magában foglal, például túlterhelést, rövidzárlatot, feszültségcsökkenést és fáziskiesést, és a hátsó vezetékek és a berendezések védelme érdekében azonnali kioldással lekapcsolja az áramellátást jelentősebb rendszerhiba esetén. Egyetlen áramellátó rendszer egy bejövő szekrénnyel van felszerelve, míg egy kétkörös redundáns tápegységhez két bejövő szekrényre van szükség, amelyekhez egy összekötő szekrény tartozik.

2. Kimenő szekrény (terheléselosztó terminál)

Az áramelosztó rendszer központi egységeként a kimenő szekrény a fő tápegységet több független ágra osztja fel, hogy alkalmazkodjon a különböző terhelésekhez, például az elektromos berendezésekhez, világítási rendszerekhez és irodai létesítményekhez. Egy áramkör független áramelosztási logikáját elfogadva egy védelemmel, az egyes ágak védelme független egymástól. Csak a hibás leágazás kapcsol le túlterhelés, rövidzárlat vagy egyetlen ág szivárgása esetén, anélkül, hogy befolyásolná a rendszer teljes tápellátását, pontos hibaleválasztást és gyors hibaelhárítást és áram-visszaállítást tesz lehetővé.

3. Meddőteljesítmény-kiegyenlítő szekrény (a rendszer energiahatékonyságát optimalizáló mag)

Az ipari szcenáriókban nagy a motorok és az induktív berendezések aránya, amelyek működés közben nagymértékű meddőteljesítmény-veszteséget generálnak, ami alacsony hálózati teljesítménytényezőhöz, megnövekedett hálózati feszültségeséshez, a berendezések felmelegedéséhez és a teljesítménytényező büntetési tételéhez vezet, ami növeli a vállalati energiafogyasztási költségeket. A meddőteljesítmény-kiegyenlítő szekrény a valós idejű hálózatterhelés-változásoknak megfelelően automatikusan átkapcsolja a kondenzátortelepeket, hogy dinamikusan kompenzálja a rendszer meddőteljesítményét, stabilizálja a hálózati feszültséget, csökkenti a vezetékveszteséget és javítja az energiafelhasználás hatékonyságát. Az intenzív frekvenciaváltókkal és nagyfrekvenciás berendezésekkel járó harmonikus munkakörülményekhez reaktorokat kell telepíteni a harmonikusok elnyomására és a kompenzációs berendezések kiégésének megakadályozására.

4. Rögzítőszekrény (kettős tápellátású, szünetmentes tápegység mag)

Az összekötő szekrény kifejezetten a nagy megbízhatóságú redundáns tápellátó rendszerekhez használható, kettős bejövő vezetékkel és kettős gyűjtősínnel. Normál üzemi körülmények között a gyűjtősín két szakasza egymástól függetlenül két bemenő szekrényről táplálkozik, és a kötőszekrény nyitva marad. Ha bármely bejövő tápegység meghibásodik vagy leáll, a kapcsolószekrény automatikusan vagy manuálisan zár, és a normál tápegység mindkét gyűjtősínszakaszt táplálja, hogy elkerülje a nagy területű áramkimaradást. Széles körben használják olyan kulcsfontosságú forgatókönyvekben, amelyek magas követelményeket támasztanak az áramellátás folytonosságával szemben, például kórházakban, nagy bevásárlóközpontokban, adatszobákban, ipari gyártósorokban és tűzi áramelosztó rendszerekben.

5. Mérőszekrény (különleges berendezés az áramelszámoláshoz)

A mérőszekrény egy speciális szabványosított szekrény, amely az áramellátó osztályok felügyelete alatt áll. A szekrény felépítése, az alkatrészkonfiguráció és a vezetékezési technológia szigorúan megfelel a tápegység elfogadási előírásainak. A szekrény speciálisan mérőtranszformátorokkal és intelligens villamosenergia-mérőkkel van felszerelve a rendszer teljes energiafogyasztásának pontos összegyűjtésére és számlálására, ami a villamosenergia-díj elszámolás jogalapja. A szekrény támogatja az ólomtömítés vezérlését, és a megfelelő, pontos és nyomon követhető teljesítménymérés biztosítása érdekében tilos a magánvezetékek és berendezések módosítása.

IV. Az elsődleges és másodlagos áramkörök alapelvei

1. Elsődleges főáramkör

Az elsődleges főáramkör a rendszer erősáramú főcsatornája, amely főként főgyűjtősíneket, elágazó gyűjtősíneket, megszakítók főérintkezőit, be- és kimenő kábeleket, valamint terhelési vezetékek kapcsait tartalmazza. Alapvető funkciója a nagy teljesítményű elektromos energia továbbítása és elosztása, közvetlenül összekapcsolva a terminálterheléseket, meghatározva a szekrény teljes áramellátási kapacitását és rövidzárlati ellenállását. A GGD rögzített szerkezete biztosítja a vezetőképes alkatrészek szilárd rögzítését mozgatható dugaszoló rések és stabil érintkezési ellenállás nélkül. Nem hajlamos túlmelegedésre, virtuális csatlakozásra és égésre a hosszú távú nagyáramú üzem során, kiváló ívellenállással és rövidzárlati ütésállósággal rendelkezik, alkalmazkodik a fő nagyáramú áramkörök hosszú távú állandósult működéséhez.

2. Másodlagos vezérlő áramkör

A szekunder vezérlő áramkör egy kisfeszültségű gyengeáramú segédrendszer, amely támogatja az elsődleges áramkört. Közvetlenül nem továbbít nagy teljesítményű elektromos energiát, és alapvető funkciói a felügyelet, a védelem, a vezérlés és a korai figyelmeztetés. Főleg négy funkciót tartalmaz: valós idejű üzemi adatok, például feszültség, áram és energiafogyasztás gyűjtése; berendezések zárási, nyitási és hibaállapotainak visszajelzése; túlterhelés, rövidzárlat, alulfeszültség és egyéb hibavédelem megvalósítása; helyi működés és távvezérlés támogatása. A gyenge áramon keresztüli közvetett erősáram-vezérlés nagymértékben javítja a berendezések működésének biztonságát, valamint a kezelési és karbantartási kényelmet.

V. A GGD alapvető előnyei és hátrányai

1. Fő előnyei

Először is, nagy működési megbízhatóság és alacsony meghibásodási arány. A berendezésben nincsenek sérülékeny mechanikai szerkezetek, mint például fiókok, csúszkák és rugók, alapvetően elkerülve az olyan hibákat, mint a mechanikai elakadás, rossz érintkezés és alkatrészhiba, alkalmazkodva a 24 órás megszakítás nélküli működéshez, és csökkentve a későbbi üzemi és karbantartási nyomást.

Másodszor, szilárd szerkezet és erős hibatűrés. Rögzített alkatrész beépítéssel és letisztult és stabil gyűjtősín-elrendezéssel a szekrény szerkezete nem lazul meg, az alkatrészek nem pattannak ki, és az ívek sem terjednek el széles körben rendszerzárlati hibák esetén, így biztosítva az erős hibaszabályozást.

Harmadszor, a magas egyetemesség és kompatibilitás. A berendezés magas szabványosítási fokozattal rendelkezik, kompatibilis a különféle általános kisfeszültségű elektromos alkatrészekkel, széles körben használt ipari kiegészítőkkel, és nincs testreszabott műszaki akadály, lehetővé téve a gyors karbantartást, felújítást és kapacitásbővítést.

Negyedszer, nagy felújítási rugalmasság. A szekrény tágas belső térrel rendelkezik, redundáns szerkezetek nélkül, amely lehetővé teszi új áramelosztó áramkörök, intelligens felügyeleti modulok és meddőteljesítmény kompenzációs modulok hozzáadását a későbbi üzemeltetési és karbantartási igényeknek megfelelően, alkalmazkodva a régi áramelosztó helyiségek korszerűsítéséhez, felújításához.

Ötödször, kiemelkedő költségteljesítmény. Kiforrott gyártási technológiával és alacsony tömeggyártási költséggel ára sokkal alacsonyabb, mint az azonos áramelosztó kapacitás mellett működő fiókos kapcsolóberendezések, amelyek alkalmasak nagyszabású áramelosztási projektek megvalósítására.

2. Főbb hátrányok

Először is, az elégtelen kezelési és karbantartási kényelem, valamint a kötelező kikapcsolási karbantartás. Minden alkatrész fixen van beépítve, független, húzható karbantartó egységek nélkül, ami a felső tápegység áramellátását igényli az egykörös hiba karbantartásához és a berendezés cseréjéhez, nem tud éles vezetékes karbantartást megvalósítani.

Másodszor, alacsony modularizációs fok és rossz egységek felcserélhetősége. Nincs egységes moduláris szabvány, és a különböző gyártóktól származó szekrények belső elrendezése és beépítési méretei eltérőek, így nem valósítható meg az áramköri egységek, például a fiókos szekrények közvetlen cseréje.

Harmadszor, korlátozott alkalmazkodás a csúcskategóriás forgatókönyvekhez. A kikapcsolási karbantartási funkció korlátozza, így nem képes megfelelni a magas színvonalú tápellátási igényeknek, mint például a gyakori karbantartás, a nulla áramkimaradás és a precíziós terhelésű tápegység.

VI. A GGD, GCK és MNS szekrénytípusok különbségei és kiválasztási logikája

A GGD, a GCK és az MNS három fő szekrénytípus a kínai kisfeszültségű áramelosztó iparágban. Legfontosabb különbségeik a szerkezeti formában, a működési és karbantartási módban, a megbízhatóság szintjében és a forgatókönyv adaptálhatóságában rejlenek, nem pedig a megjelenésben.

GGD: Teljesen rögzített szerkezet mozgatható fiókegységek nélkül, stabil szerkezettel, erős rövidzárlati ellenállással, alacsony költséggel és kiváló nagy áramerősséggel. Hátránya, hogy kikapcsolás-karbantartás szükséges, alkalmas rendszer főszekrényekre, főáram elosztásra és hagyományos stabil terhelési teljesítményelosztásra.

GCK: Félfiókos szerkezet önállóan meghúzható és cserélhető kimenő áramkörökkel, amely lehetővé teszi az egyes áramkörök éles idejű karbantartását. Egyensúlyban van a stabilitás és a kezelési kényelem között, elsősorban a műhely teljesítményterheléséhez és a gyakori karbantartást igénylő munkakörülményekhez igazítva.

MNS: Csúcskategóriás, teljes moduláris fiókos szekrény erős egységcsere lehetőséggel, magas intelligenciával, magas védelmi szinttel és magas működési és karbantartási hatékonysággal, de magas költséggel, adatközpontokban, precíziós gyártásban, csúcskategóriás kereskedelemben és megszakítás nélküli fontos terhelési forgatókönyvekben alkalmazható.

Iparági kiválasztási képlet: Válassza a GGD-t a hagyományos állandósult áramelosztáshoz, nagyáramú főáramkörökhöz és költségvetés-vezérelt projektekhez; válassza a GCK-t a műhely teljesítményéhez és a gyakori karbantartási munkakörülményekhez; válassza az MNS-t a csúcskategóriás forgatókönyvekhez, nulla áramkimaradási követelményekhez és precíziós terhelésekhez.

VII. Alkalmazható és nem alkalmazható forgatókönyvek

1. Előnyben részesített forgatókönyvek

Különböző gyárak fő áramelosztó helyiségei, épületek és lakóközösségek áramelosztó helyiségei, fotovoltaikus erőművek kisfeszültségű hálózatra kapcsolt rendszerei, ideiglenes fő áramelosztó szekrények építkezésekhez, gyári műhelyek fő áramelosztása, önkormányzati hagyományos áramelosztás, vízszivattyúterek és ventilátorterek központosított áramelosztása, és egyéb alapvető áramelosztási forgatókönyvek gyakori, stabil karbantartási igény nélkül.

2. Nem ajánlott forgatókönyvek

Adatközpontok magáram elosztása, kórházi műtők vészhelyzeti áramelosztása, precíziós műszerlaboratóriumok áramelosztása, ipari automatizálás mag gyártósoros áramelosztása, gyakori start-stop és valós idejű karbantartást igénylő kulcsterhelések, valamint felügyelet nélküli intelligens, magas szintű erőművek, amelyek magas követelményeket támasztanak az áramellátás folytonosságára, valamint a működési és karbantartási hatékonyságra.

VIII. Telepítés, üzemeltetés, karbantartás és gyakori hibaelemzés

1. Alapvető telepítési kulcspontok

A szekrény padlón álló falra szerelhető fix telepítést tesz lehetővé. A több szekrényt pontosan vízszintbe kell állítani és szorosan össze kell illeszteni az elrendezés során, hogy biztosítva legyen a sínek sík tengelykapcsolódása, az egyenletes szekrényfeszültség, valamint az ajtók zökkenőmentes nyitása és zárása. A kábelezés szigorúan követi az erős és gyenge áramú zónák elvét az elektromágneses interferencia elkerülése, a stabil másodlagos műszer és védelmi jelek biztosítása, valamint a tiszta és szilárdan rögzített általános vezetékezés érdekében.

2. A földelés biztonságának alapvető követelményei

A teljes körű megbízható földelés a GGD biztonságos működésének alapvető garanciája. Minden fém alkatrészt, például szekrénykereteket, mozgatható ajtókat, oldallemezeket, szerelőgerendákat és kábeltálcákat a földelési rendszerhez kell csatlakoztatni. A mozgatható ajtók speciális rugalmas földelő vezetékekkel vannak összekötve, hogy elkerüljék a csuklópontok oxidációja és korróziója által okozott földelési hibákat, átfogóan megelőzve az elektromos szivárgást, a statikus elektromosságot, az áramütést és a berendezés meghibásodását.

3. Napi működési és karbantartási előírások

A napi rutinellenőrzés nem igényli a szekrény kinyitását; A berendezések működési körülményei az ajtóra szerelt műszerek és jelzőlámpák segítségével ítélhetők meg. A belső szekrény karbantartása során szigorúan négy biztonsági eljárást kell végrehajtani: ki kell kapcsolni, ellenőrizni kell az áramellátást, fel kell függeszteni a figyelmeztető táblákat és a földelést. Éles szekrény nyitása szigorúan tilos. A rendszeres karbantartás a szekrény por eltávolítására, a gyűjtősín- és kapocsrögzítésre, a másodlagos áramkör ellenőrzésére és a földelés állapotának ellenőrzésére összpontosul az esetleges rejtett veszélyek előzetes kiküszöbölése érdekében.

4. Gyakori hibák és okok elemzése

Rendellenes szekrény túlmelegedés: A leggyakoribb berendezéshiba, amelyet főként a meglazult vezetékek, laza gyűjtősíncsavarok és a kábel elégtelen préselése okoz, ami túlzott érintkezési ellenálláshoz és hőtermeléshez vezet. Inkább az építési és üzemeltetési problémákhoz tartozik, mint a szekrény minőségi hibáihoz.

Gyakori leágazások: Leginkább a hátsó terhelések túlterhelése, a vezeték elektromos szivárgása és a végberendezések hibái okozzák, magától a szekrénytől függetlenül. A hibák a megfelelő ágterhelések ellenőrzésével nyomon követhetők és kiküszöbölhetők.

Rendellenes műszeradatok: Leggyakrabban laza szekunder áramköri vezetékek, transzformátorhibák vagy gyengeáramú elektromágneses interferencia okozza. A hibaelhárítás gyorsan befejezhető, ha először ellenőrzi a másodlagos vezérlőáramkört.

IX. Fejlesztési állapot és alkalmazás összefoglaló

A több évtizedes mérnöki gyakorlat által igazolt szabványos és kiforrott alacsony feszültségű áramelosztó berendezésként a GGD rögzített kisfeszültségű kapcsolóberendezések nélkülözhetetlen alapvető alapvető eszköz a kínai kisfeszültségű áramátviteli és elosztórendszerben. A csúcskategóriás moduláris fiókos szekrényekkel összehasonlítva a GGD nem rendelkezik magas intelligenciával, gyors iterációval és karbantartásmentes előnyökkel, de pontosan megfelel a legtöbb hagyományos energiaelosztási munkakörülménynek Kínában. A stabil szerkezet, a nagy biztonság és megbízhatóság, az erős univerzálisság és a magas költségteljesítmény fő előnyeivel régóta elfoglalta a polgári, ipari, önkormányzati és új energiaelosztás főbb piacát. Az energiatechnika folyamatos szabványosításával és korszerűsítésével a GGD szekrénytechnológiát és biztonsági konfigurációt folyamatosan optimalizálják és iterálják, tovább erősítve sarokkövét a kisfeszültségű áramelosztásban, és szilárd garanciát nyújtanak a különböző villamosenergia-rendszerek biztonságos, stabil és hosszú távú működésére.

X. Gyakran Ismételt Kérdések (Tömör kérdések és válaszok)

1. kérdés: Mi a GGD kapcsolóberendezés alapvető meghatározása és jellemzői?V: A GGD egy szabványos beltéri rögzített kisfeszültségű komplett kapcsolóberendezés. Rögzített alkatrészekkel ellátott, teljesen zárt, padlón álló szerkezettel rendelkezik, amely nagy stabilitást, erős rövidzárlati ellenállást, alacsony meghibásodási arányt és magas költséghatékonyságot biztosít a hagyományos alacsony feszültségű áramelosztáshoz, méréshez és védelemhez.

2. kérdés: Melyek az alapvető különbségek a GGD, a GCK és az MNS között?V: A GGD teljesen rögzített, stabil és költséghatékony, de kikapcsolás utáni karbantartást igényel. A GCK félig húzható, az MNS pedig teljesen modulárisan rajzolható, mindkettő támogatja az élő vonalas karbantartást magasabb költséggel és hatékonysággal.

3. kérdés: Mely forgatókönyvek részesítik előnyben a GGD-t, és melyek nem ajánlottak?V: A GGD alkalmas gyárakra, épületekre, önkormányzati és fotovoltaikus állandó áramelosztásra. Nem alkalmazható adatközpontokban, kórházi vészhelyzeti áramellátásban, precíziós laboratóriumokban és folyamatos, folyamatos karbantartást igénylő forgatókönyvekben.

4. kérdés: Miért kell a GGD belső karbantartását kikapcsolt állapotban végezni?V: Minden alkatrész fixen van felszerelve, elszigetelt húzható egységek nélkül. A feszültség alatt álló szekrény nyitása ívzárlatot és áramütést okozhat, ezért a kikapcsolás karbantartása kötelező.

5. kérdés: Mi a GGD és megelőzési módszereinek leggyakoribb hibája?V: A leggyakoribb hiba a meglazult kapcsok és a rossz érintkezés miatti túlmelegedés. A rendszeres rögzítés, portisztítás és földelés ellenőrzése hatékonyan megelőzheti az ilyen hibákat.

6. kérdés: Milyen típusú szekrények alkotják a teljes GGD áramelosztó rendszert?V: A teljes rendszer bejövő, kimenő, meddőteljesítmény kompenzációt, összekötő és mérőszekrényeket tartalmaz a teljes energiaelosztási, védelmi és mérési funkciók megvalósításához.

7. kérdés: Mi a szekrény négyzónás elválasztásának fő funkciója?V: Elszigeteli a funkcionális területeket és a különböző áramokat, gátolja az ív terjedését, megakadályozza a véletlen érintkezést és a hiba kiterjedését, és javítja az általános működési biztonságot és stabilitást.
