VS1 beltéri nagyfeszültségű vákuum megszakító

A Ceho VS1 beltéri nagyfeszültségű vákuum-megszakítót kínál átfogó értékesítés utáni szolgáltatással és időben történő szállítással. Ennek a vákuum-megszakítónak az a működési elve, hogy a mozgó érintkező és a statikus érintkező elválasztásakor a működtető mechanizmus hatására elektromos ív keletkezik az érintkezők között, és az érintkezők felülete magas hőmérsékleten elpárologtatja a gőzt. Ennek a termékérintkezős kialakításnak a különleges alakja mágneses mezőt hoz létre, amikor az áram áthalad rajta. Ennek a mágneses térnek a hatására az elektromos ív gyorsan mozog az érintkezési felület tangenciális iránya mentén. Néhány fémgőz lecsapódik a fémhengeren (pajzson), és az ív természetesen áthalad a nullán, majd kialszik. Amikor az ív kialszik, az érintkezők közötti dielektromos szilárdság gyorsan helyreáll

Kérdés küldése

termékleírás

Biztos lehet benne, hogy VS1 beltéri nagyfeszültségű vákuum-megszakítót vásárol a Ceho-tól. A vákuummegszakító 12kv névleges feszültségű villamosenergia-rendszerekben, védelmi célokra, valamint elektromos hálózati berendezések és ipari áramellátó berendezések vezérlőegységeiben használható. Felszerelhető KYN28(GZS1)-el. Különféle típusú kapcsolószekrény-panelek, mint például az XGN és a GG-1A. Kapcsolódó termékek: leválasztó kocsik, biztosítókocsik és egyéb feszültségváltó kocsik.

Termékszabványok

♦ IEC62271-100 nagyfeszültségű kapcsoló- és vezérlőberendezés, 100. rész: AC megszakítók

♦ GB1984 nagyfeszültségű AC megszakítók

♦ GB/T11022 Általános előírások a nagyfeszültségű kapcsoló- és vezérlőberendezésekre vonatkozó szabványokhoz

♦ JB/T 3855 nagyfeszültségű AC vákuum megszakítók

♦ DL/T402 Nagyfeszültségű AC megszakítók specifikációja

Környezeti feltételek

♦ Környezeti hőmérséklet: -15 ℃ ~ +40 ℃;

♦ Magasság: ≤1000m;

♦ Relatív páratartalom: napi átlag ≤95%, havi átlag ≤90%；

♦ Földrengés intenzitása: ≤8 szint;

♦ Tűz, robbanásveszély, súlyos szennyeződés, vegyi korrózió és erős vibráció nélküli helyek

Műszaki dátum

Nem.	Tétel	Egység	Dátum
1	Névleges feszültség	kv	15 ? ? ? ? ? ? ? ? ? ? ? ? ? ?24
2	Névleges rövid idejű teljesítményfrekvencia-ellenállási feszültség (1 perc)		90/102 ? ? ? ? ? ? ? ? ??65/79
3	Névleges villámimpulzus-ellenállási feszültség		50/59? ? ? ? ? ? ? ? ??125/145
4	Névleges frekvencia	Hz	50
5	Névleges áram	A	630 ? ? ? ? ? ? ? ? ? ? ? ?630 ? ? ? ? ? ? ? ? ? ? ? ? ?1250
			1250 ? ? ? ? ? ? ? ? ? ? ?1250 ? ? ? ? ? ? ? ? ? ? ? ? 1600
6	Névleges rövid idejű toleráns áram	A	20 50 50	25 63 63	31.5 80 80
7	Névleges csúcstűrő áram
8	Névleges rövidzárlati záróáram (csúcs)
9	Névleges működési sorrend		O-0.3s-co-180s-co
10	Mechanikai élettartam	Times	20000
11	Névleges üzemi feszültség	V	AC/DC220, AC/DC110
12	Nyitva tartás	ms	20-50
13	záróra		30-70
14	Névleges rövidzárlati áram megszakítási idők		50

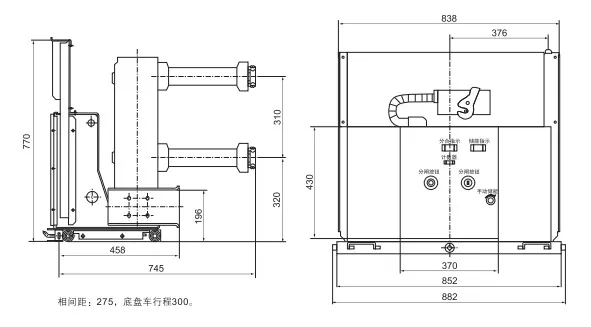

Teljes méretrajz
