Száraz típusú transzformátor vs olajba merülő transzformátor: melyikre van igazán szüksége a projektjének?

Ha az áramelosztásról van szó, a transzformátorok minden elektromos rendszer gerincét képezik. A nem megfelelő transzformátortípus kiválasztása azonban biztonsági kockázatokhoz, költséges karbantartáshoz és a projekt késedelméhez vezethet. Ezért a mérnökök és vállalkozók világszerte feltesznek maguknak egy kritikus kérdést: száraz típusú transzformátort vagy olajbemerített transzformátort válasszak?

A válasz teljes mértékben az alkalmazástól, a környezettől és a költségvetéstől függ. Bontsuk le részletesen.

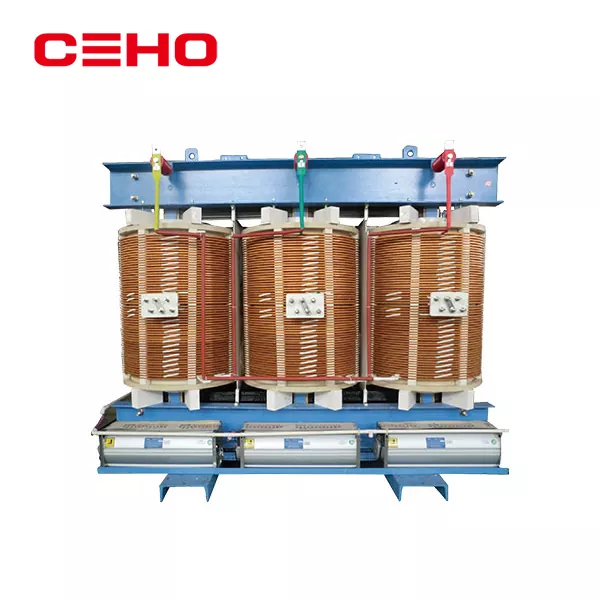

Hogyan működnek a száraz típusú transzformátorok?

A száraz típusú transzformátorok levegőt vagy epoxigyantát használnak hűtő- és szigetelőközegként. A tekercseket jellemzően öntött gyantába kapszulázzák, vagy magas hőmérsékletű szigetelőanyaggal lakkozzák. Mivel nincs benne olaj, a száraz típusú transzformátorok kiküszöbölik az olajszivárgás, a tűzveszély és a környezetszennyezés kockázatát.

Ezeket a transzformátorokat általában beltéri környezetben használják, például kereskedelmi épületekben, kórházakban, iskolákban, bevásárlóközpontokban és ipari létesítményekben, ahol a tűzbiztonság a legfontosabb.

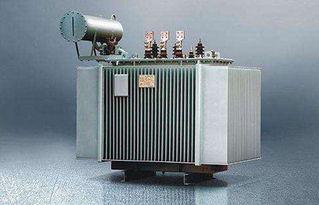

Hogyan működnek az olajba merülő transzformátorok?

Az olajbemerített transzformátorok transzformátorolajat használnak hűtőközegként és szigetelőként is. A mag és a tekercsek olajba merülnek, ami hatékonyan vezeti el a hőt és kiváló dielektromos szilárdságot biztosít. Ez lehetővé teszi, hogy az olajba merülő transzformátorok nagyobb terhelést is kezeljenek, és hatékonyabban működjenek nehéz körülmények között.

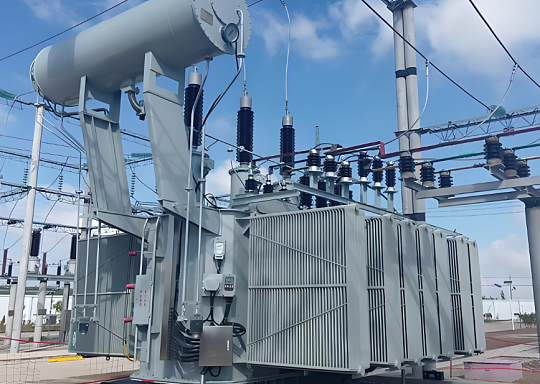

Az olajbemerített transzformátorok a standard választás kültéri alállomásokhoz, erőművekhez, ipari üzemekhez és nagyméretű hálózati alkalmazásokhoz.

Főbb különbségek egy pillantásra

Funkció  Száraz típusú transzformátor  Olajba merülő transzformátor

Hűtőközeg  levegő / epoxigyanta  transzformátorolaj

Tűzbiztonság  Magas – beltéri biztonságos  Közepes – tűzvédelmet igényel

Karbantartás  Kevés  Közepes – olajteszt szükséges

Terhelhetőség  10 MVA-ig  10 MVA felett

Telepítés  Beltéri / Kültéri (védett)  Csak kültéren

Élettartam 20-30 év 25-35 év

Költség  Magasabb előleg  Kisebb előleg

Miért válassza a száraz típusú transzformátorokat?

Ha az Ön projektje a következők valamelyikét érinti, a száraz típusú transzformátorok az egyértelmű választás: Beltéri kereskedelmi épületek és sokemeletes lakóépületek. Kórházak és egészségügyi intézmények, ahol a tűzveszély elfogadhatatlan. Iskolák, egyetemek és állami intézmények. Nagy forgalommal rendelkező bevásárlóközpontok és szórakoztató központok. Földalatti alállomások és alagutak. Megújuló energia projektek, például nap- és szélerőművek.

Elsődleges előnye a tűzbiztonság, az alacsony karbantartási igény és a lakott épületekbe való könnyű beszerelés. A minőségi gyártók, például a Ceho Power száraz típusú transzformátorai megfelelnek az IEC 60076 és IEEE C57.12 szabványoknak, biztosítva a megbízható teljesítményt és a nemzetközi kompatibilitást.

Miért válassza az olajba merülő transzformátorokat?

Az olajbemerített transzformátorok az előnyben részesített megoldások, ha: Nagy teljesítményű kapacitásra van szükség (általában 10 MVA felett). Kültéri telepítés zord környezetben. Folyamatos működés maximális terhelés mellett. Költséghatékony megoldás nagyméretű áramelosztáshoz.

A transzformátorolaj kiváló hőleadása jelentősen hatékonyabbá teszi az olajba merülő egységeket a nehéz terhelések hosszú távú kezelésében. Emiatt nélkülözhetetlenek a közüzemi alállomások, ipari üzemek és a nemzeti hálózati infrastruktúra számára.

A transzformátorok lényeges specifikációinak megismerése

Akár száraz, akár olajba merülő típust választ, ezek a specifikációk határozzák meg a valós teljesítményt. A névleges teljesítmény (kVA / MVA) határozza meg a transzformátor terhelhetőségét. A szokásos száraz típusú névleges teljesítmény 50 kVA és 5000 kVA között van. Az elsődleges és másodlagos feszültségnek meg kell egyeznie az elektromos rendszer követelményeivel (pl. 11kV/0,4kV, 33kV/0,4kV). A Vector Group Dyn11 és Yyn0 a nemzetközi projektek leggyakoribb konfigurációi. Az impedancia feszültség általában 4-6%, ami befolyásolja a rövidzárlati áramszinteket és a rendszer stabilitását. A száraz típusú szigetelési osztály, az F-osztály (155 °C) és a H-osztály (180 °C) szabványos. Az olajba merülésnél az A osztály (105°C) a leggyakoribb. IEC 60076 szabvány a teljesítménytranszformátorokhoz, IEEE C57.12 az észak-amerikai megfelelőséghez.

Miért Source Transformers Kínából?

Kína a világ vezető transzformátorgyártó központja lett. A kínai gyártók transzformátorokat gyártanak közműveknek, EPC-vállalkozóknak és ipari vásárlóknak Délkelet-Ázsiában, Afrikában, a Közel-Keleten, Európában és Amerikában. Az előnyök lenyűgözőek: Versenyképes árak – 30-50%-kal alacsonyabbak, mint az európai vagy amerikai megfelelők. Teljes megfelelés — IEC 60076, IEEE C57.12 és egyéb nemzetközi szabványok. Rugalmas MOQ – Sok gyártó elfogad kisebb megrendeléseket mintavizsgálatra. Gyors gyártás – Az átfutási idő jellemzően 2-6 hét a specifikációtól függően. Egyedi tervezés – OEM és ODM szolgáltatások elérhetők a márkás termékekhez.

Ceho Power: Az Ön megbízható Transformer partnere

A Ceho Power egy professzionális transzformátorgyártó Kínában, amely száraz típusú és olajbemerített transzformátorokra szakosodott a globális piacokon. Termékpalettánk a következőket tartalmazza: Száraz transzformátorok 50kVA-tól 5000kVA-ig (öntvénygyanta és lakkozott). Olajmerítésű elosztó transzformátorok 100kVA-tól 10MVA-ig. Doboz típusú alállomások (kompakt alállomások). Kis- és nagyfeszültségű kapcsolóberendezések. Műszertranszformátorok (áramváltók és feszültségváltók).

Minden Ceho Power transzformátor szigorú gyári tesztelésen esik át a szállítás előtt, beleértve az üresjárati veszteség mérését, a terhelési veszteség mérését, az indukált feszültség tesztjét és a részleges kisülési tesztet. Minőségirányítási rendszerünk az ISO 9001 szabvány szerint tanúsított.

Vegye fel a kapcsolatot

Ossza meg projektje specifikációit – névleges teljesítményt, feszültségosztályt, alkalmazási környezetet és célországot –, és mérnökcsapatunk javasolni fogja a legmegfelelőbb transzformátormegoldást. Minden megkeresésre 24 órán belül válaszolunk.
