Mi az MNS kisfeszültségű kihúzó kapcsolóberendezés?

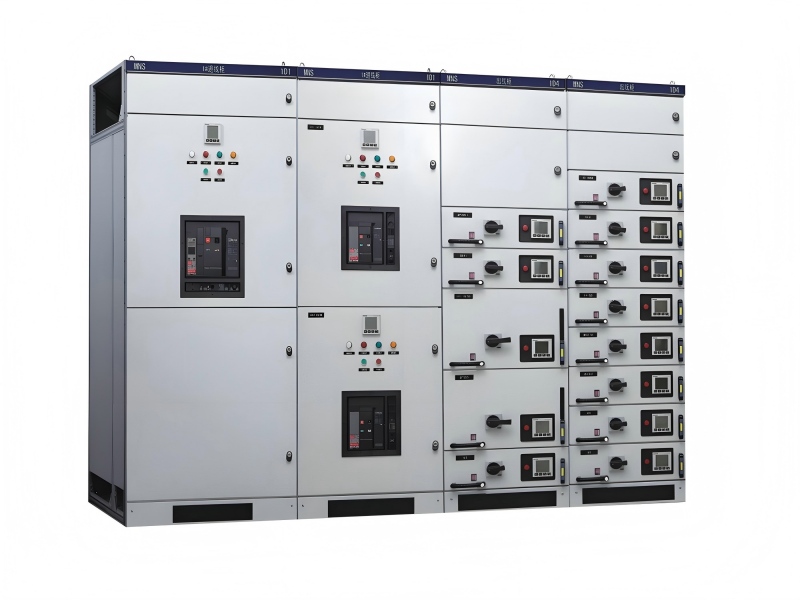

MNS kisfeszültségű kihúzható kapcsolóberendezés

Az MNS kisfeszültségű kihúzó kapcsolóberendezés egy speciálisan kisfeszültségű áramelosztó rendszerekhez tervezett modulus kombinált eszköz, amely 50-60 Hz AC frekvenciájú, 660 V és az alatti névleges üzemi feszültségű villamos hálózatokra alkalmazható.

Magszerkezete 25 mm-es modulusú C-szelvényű acélkeretekkel van összeszerelve, három pozíciós kialakítással (összekapcsolt/teszt/leválasztott) fiókos egységekhez, és támogatja az 1-3 főegység, valamint az 1/4 és 1/2 alegység vegyes konfigurációját. A szekrény teljes effektív beépítési magassága eléri az 1800 mm-t. Ennek a berendezésnek a vízszintes gyűjtősínjének maximális névleges árama elérheti az 5000A-t, a függőleges gyűjtősín ellenállási árama pedig 900A-tól 1600A-ig terjed, védelmi fokozata IP30-tól IP54-ig terjed.

Alkalmazási forgatókönyvei közé tartoznak a hagyományos környezetek, például az erőművek, az ipari és bányászati ​​vállalkozások, valamint az önkormányzati építkezés. Speciális kezelés után extrém környezetben is használható, mint például tengeri olajfúró platformokon és atomerőművekben.

Tartalomjegyzék

1. Magszerkezet

2. Műszaki jellemzők

3. Környezeti alkalmazkodóképesség

4. Tipikus alkalmazások

5. Innovatív tervezés

6. Minőségellenőrzés

1. Magszerkezet (moduláris, modulus E=25 mm)

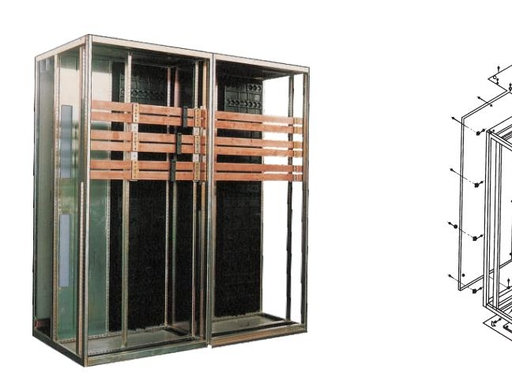

1.1 Szekrénykeret

- Anyaga: hidegen hengerelt acél C-alakú profilok 25 mm-es modulusú furatokkal, horganyzott és porszórással a kiváló korróziógátló teljesítmény és megbízható földelés érdekében.

- Általános méretek: Magasság 2200mm, szélesség 400/600/800mm, mélység 800/1000mm.

- Válaszfalak kialakítása: Független funkcionális rekesz, gyűjtősínrekesz és kábelrekesz, biztonságos leválasztással az egyes területek között.

1.2 Funkcionális egységek (magkihúzási típus)

(1) PC-egység (tápcella, bejövő / buszcsatoló / nagyáramú adagoló)

- Fix vagy kihúzható típusú konfigurációt alkalmaz, amely megszakítókkal van felszerelve, mint például az Emax, nagy áramerősségű alkalmazásokhoz.

- Beépítési helyzet: A szekrény felső vagy hátsó része, nagy megszakítóképességgel a fő gyűjtősínre csatlakoztatva.

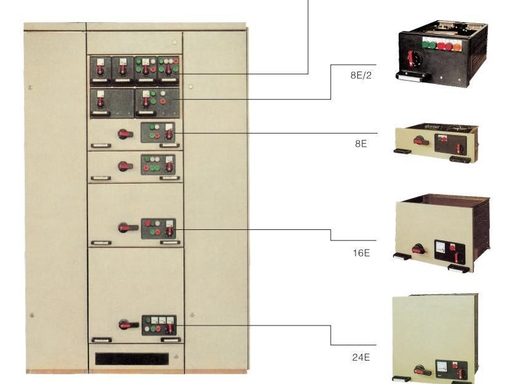

(2) MCC egység (motorvezérlő központ, fiókos kimenet)

- Szabványos fiókméretek: Magasság 100/150/200mm (4E/6E/8E).

- Funkciók: Motorvezérlés (közvetlen indítás / csillag-delta indítás / lágy indítás), tápellátás, világítás és vezérlő áramkörök.

- Három munkahelyzet: munkavégzés (csatlakoztatott), teszt (szigetelt), kihúzás (kikapcsolás), mechanikus reteszekkel felszerelt a helytelen működés elkerülése érdekében.

(3) Kompenzációs egység

- Kondenzátor- és reaktorkészlettel van felszerelve a meddőteljesítmény kompenzálására és a harmonikus elnyomásra.

(4) Adagoló egység

- PT, CT és elektromos mérőkkel felszerelve az elektromos energia mérésére és működési felügyeletére.

1.3 Gyűjtősín rendszer

- Fő gyűjtősín: TMY rézrudak, vízszintesen elhelyezve, szigetelő tartókkal az áramelosztáshoz.

- Elosztó gyűjtősín: Függőlegesen elhelyezve, és a fiókokhoz dugaszolható csatlakozásokon keresztül csatlakoztatva a megbízható érintkezési teljesítmény érdekében.

- Földelési rendszer: A szekrénytest, a keret és a fiókok teljes földelése a folyamatos védelmi teljesítmény biztosítása érdekében.

1.4 Védelem és biztonság

- Védettségi fokozat: Szabványos IP30, testreszabható IP40/IP54 az áramütés és az idegen tárgyak elleni védelem érdekében.

- Reteszelő készülékek: Mechanikus reteszelők háromállású fiókokhoz, reteszelők a megszakítók és szakaszolók között, valamint ajtók és megszakítók reteszelései.

- Szigetelő szerkezet: Nagy szilárdságú égésgátló műszaki műanyag válaszfalak az ívek megelőzésére és a véletlen érintés elleni védelemre.

2. Műszaki jellemzők

Az ABB technológián alapuló optimalizált tervezés modularizáció révén valósítja meg a különféle alkatrészek összeszerelését. A fiókos egység mechanikus reteszeléssel van felszerelve, amely támogatja a gyors csatlakoztatási és kihúzási műveleteket. A főáramköri beépülő modul kiváló rövid távú ellenálló képességgel és nagy megszakítási kapacitással rendelkezik, kiváló dinamikai és termikus stabilitással. A rugalmas elektromos rendszer megfelel a legtöbb áramelosztási forgatókönyvnek.

A szekrény vastag C-profil vázszerkezettel rendelkezik, hidegen hengerelt acéllemez és alumíniumozott cinklemez kettős korróziógátló kezelésével. A belső funkcionális területek közé tartozik a vízszintes gyűjtősínrekesz, az elektromos alkatrészrekesz és a kábelrekesz, amelyeket fizikailag égésgátló műszaki műanyag lemezek választanak el. A szabványos szekrény teljes moduláris vegyes konfigurációval és erős jelenethez való alkalmazkodóképességgel rendelkezik.

3. Környezeti alkalmazkodóképesség

A hagyományos üzemi hőmérsékleti tartomány nem magasabb, mint +40 ℃, és nem alacsonyabb, mint -5 ℃ a környezeti levegő hőmérséklete esetén, az átlaghőmérséklet 24 órán belül nem haladja meg a +35 ℃-ot. A páratartalom szempontjából a relatív páratartalom +40 ℃ maximális hőmérsékleten nem haladhatja meg az 50%-ot, +20 ℃-on pedig elérheti a 90%-ot.

A kettős üzemmódú hőelvezető rendszerek speciális környezetekhez vannak konfigurálva. A léghűtés üzemmód mozgatható hőelvezető lemezeket és aktívszén adszorpciós hálókat alkalmaz, míg a vízhűtés üzemmód tekercses vízcsöveket használ a keringtető hőelvezetéshez. Az üzemmód automatikusan átkapcsolható a páratartalom érzékelőknek megfelelően.

4. Tipikus alkalmazások

Az energiatermelés területén ez a berendezés teljesítményközponti szekrényként szolgál nagy teljesítményű motorok vezérléséhez, és hagyományos soros megszakítókkal van felszerelve. Alállomási alkalmazásokban a függőleges gyűjtősín kétrétegű szerkezeti kialakítást alkalmaz stabil folyamatos áramátviteli teljesítménnyel. A petrolkémiai ipari forgatókönyvekhez az IP54-es védettségű szekrényeket választják, és a gyűjtősín-rekeszt sav- és lúgálló festékkel vonják be.

A 2024-ben piacra dobott, továbbfejlesztett, szabadalmaztatott modell elektromos teleszkópos rúd szinkronvezérlő fiókokkal és forgószűrős szűrőszerkezetekkel egészül ki, ami javítja a működési hatékonyságot és megbízhatóságot az energiatermelési, átviteli és elosztási forgatókönyvekben.

5. Innovatív tervezés

A Jiangsu Linmai Electric 2024-es szabadalma (CN215221413U) több fiókos összeköttetést valósít meg, elektromos teleszkópos rudakkal, amelyek három rögzített lemezcsoport szinkron mozgását vezérlik.

A Shandong Dingsheng 2024-es találmányi szabadalma (CN114665407A) nedvességálló teljesítményt tartalmaz. A moduláris fiókszerkezet, a kettős üzemmódú hőelvezető rendszer és a nedvességindukciós kioldó mechanizmus javítja a nedves környezetben való alkalmazkodóképességet. A szekrény felső terelőlemezének és a víztároló tartály összekötő eszköze hatékonyan akadályozza meg az esővíz visszafolyását, az alsó áramlásvezető szerkezet pedig javítja a vízelvezetés hatékonyságát.

6. Minőségellenőrzés

A termék CCC tanúsítvánnyal rendelkezik, és a GB7251.1-2005 szabványt alkalmazza a gyártási folyamatban. A gyári teszt 2500V/1perc dielektromos szilárdsági vizsgálatot tartalmaz.

A szállítási specifikáció az egyszeri szállítmány mennyiségét legfeljebb 4 egységre korlátozza, és az emelési függőleges eltérés 15 foknál kisebb lehet. Az üzembe helyezés során háromnál több fiókdugaszolási próbára van szükség az érintkezők minősített érintkezési ellenállásának biztosításához.

Összegzés

Az MNS kapcsolóberendezés egy csúcskategóriás kisfeszültségű komplett berendezés, moduláris felépítéssel, kihúzható szerkezettel, nagy biztonsággal, kényelmes karbantartással és intelligens bővíthetőséggel. Megbízható szerkezetének, stabil tápellátásának és rugalmas karbantartásának köszönhetően az ipari és kulcsfontosságú építési projektekben a kisfeszültségű áramelosztó rendszerek kedvelt fő berendezésévé vált.
