JDZW kültéri egyfázisú epoxigyanta öntött feszültség transzformátor

A Ceho JDZW kültéri egyfázisú epoxigyanta öntött feszültségtranszformátora a következő tulajdonságokkal rendelkezik: Az epoxigyanta teljesen vákuumöntvény: buborékmentes, UV-álló, öregedésgátló és alacsony helyi kisüléssel. Alkalmas zord környezetben, például nagy magasságban, magas páratartalomban és erős szennyezésben. Az egyfázisú szerkezet támogatja a fázis-föld (Un/√3) vagy fázis-fázis (Un) huzalozási módszereket, és alkalmas felsővezetékekhez, oszlopra szerelt kapcsolókhoz, gyűrűs főegységekhez és egyéb forgatókönyvekhez.

Nagy pontosságú mérés: A metrológiai fokozat pontossága elérheti a 0,2 fokozatot, és a védelmi fokozat 3P vagy 6P, amely megfelel az elektromos energia mérésének és a relévédelem kettős követelményeinek.

Beépített nagyfeszültségű biztosítékok (egyes modelleknél): mint például a JDZW-10R, A és B kétvégű biztosítékokkal van felszerelve, hatékonyan megakadályozva a belső hibák kiterjedését.

Szabványos kompatibilitás: A JDZW kültéri egyfázisú epoxigyanta öntött feszültségtranszformátor megfelel az olyan nemzetközi szabványoknak, mint az IEC 61869-3, IEEE C57.13 és GB20840, és támogatja a globális projektalkalmazásokat

MŰSZAKI ADATOK

● A transzformátor megfelel a GB1207-2006, IEC60044-2:2003 szabványoknak

● Háromfázisú

● Névleges szekunder áram 5A vagy 1A

● Környezeti hőmérséklet  -5 ℃ ～ +50 ℃

11. A névleges teljesítmény és relatív pontossági osztálya csak egy lehetőség.

2. Ha a felhasználói adatok túllépik a fenti tartományt, akkor konkrét tárgyalásokat kell folytatnunk.

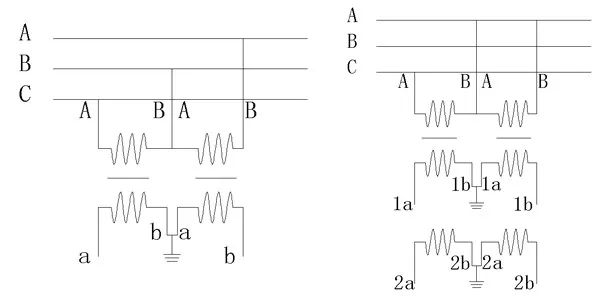

Bekötési rajz

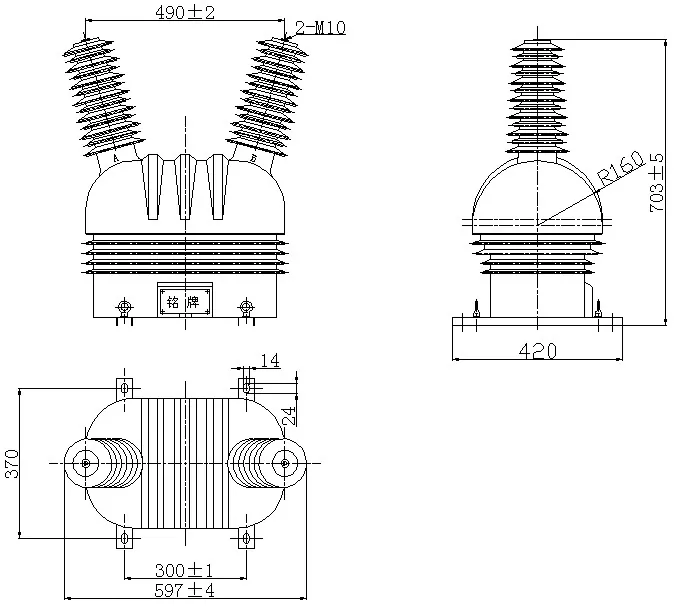

Teljes méretek
