JDZ egyfázisú epoxigyanta öntött feszültség transzformátor

Az epoxigyanta öntési technológia forradalmasította a JDZ egyfázisú epoxigyanta öntött feszültségtranszformátorok tervezését, kiváló szigetelést, mechanikai szilárdságot és környezeti ellenállást biztosítva számukra. Különösen elismert megbízhatósága és pontossága az egyfázisú alkalmazásokban. Kompakt, karbantartást nem igénylő kialakításának köszönhetően alkalmas beltéri és kültéri beépítésre a különböző iparágakban.

Az erőművektől az ipari létesítményekig és kereskedelmi épületekig feszültségtranszformátoraink nélkülözhetetlen eszközök az energiagazdálkodáshoz és a rendszervédelemhez. A pontosság megtartására való képességük változatos működési körülmények között a középfeszültségű rendszermérnökök és technikusok előnyben részesített választásává teszi őket.

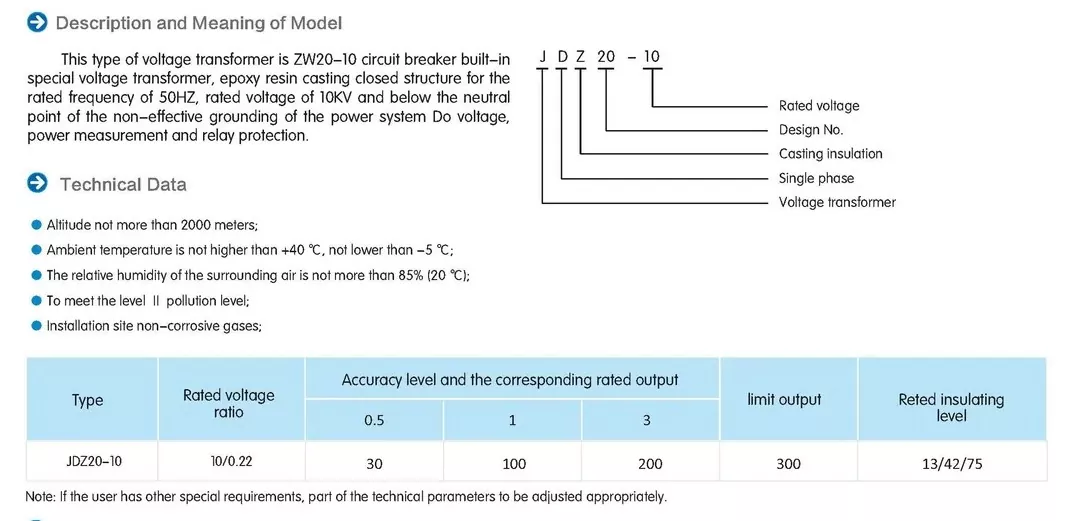

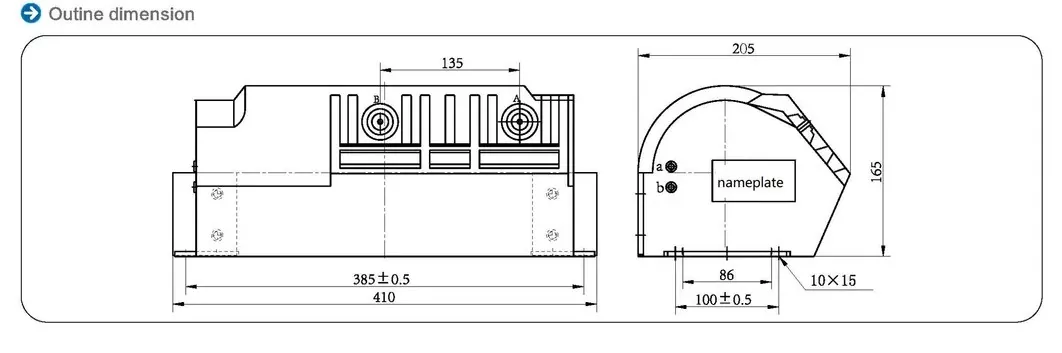

Specifikáció

Mi az a JDZ egyfázisú epoxigyanta öntött feszültségtranszformátor?

A JDZ egyfázisú epoxigyanta öntött feszültségtranszformátor egy precíziós műszertranszformátor, amelyet kifejezetten az elektromos rendszerek feszültségmérésére és védelmére terveztek. Ez az eszköz az elektromágneses indukció elvén működik, hogy a nagy primer feszültségeket szabványos alacsony szekunder feszültségekké alakítsa át, jellemzően 110 V vagy 100/√3 V, amely alkalmas mérőműszerekre, védőrelékre és vezérlőberendezésekre történő csatlakoztatásra.

A transzformátor magszerkezete kiváló minőségű szilícium acél laminátumokat tartalmaz precíziós réztekercsekkel, amelyek mindegyike speciálisan kialakított epoxigyantába van tokozva. Ez az öntési eljárás monolitikus szerkezetet hoz létre, amely kivételes dielektromos szilárdságot biztosít, miközben kiküszöböli a légzsákokat, amelyek részleges kisülésekhez vezethetnek. A JDZ jelölés az egyfázisú konfigurációra utal, a "J" a feszültségtranszformátort, a "D" az egyfázisú, a "Z" pedig az epoxigyanta öntési technológiát jelenti.

A legfontosabb működési jellemzők közé tartozik egy meghatározott pontossági osztály (általában 0,2, 0,5 vagy 1,0), a megadott hőteljesítmény-besorolások és a nemzetközi szabványoknak, például az IEC 60044-2-nek való megfelelés. A készülék a tervezett feszültségtartományban fenntartja a lineáris transzformációs arányokat, biztosítva a mérési pontosságot még a rendszer ingadozása közben is. Kialakítása akadályokat és kúszótávolság-optimalizálást tartalmaz a felület nyomon követésének megakadályozása érdekében, ami különösen fontos nedves vagy szennyezett környezetben.

A JDZ egyfázisú epoxigyanta öntött feszültségtranszformátor tokozása több kritikus funkciót is ellát: mechanikai védelmet nyújt a tekercseknek, nedvességálló gátat hoz létre, és egyenletesen osztja el az elektromos feszültségeket a szerkezetben. Ez egy olyan transzformátort eredményez, amely kiváló rövidzárlatállósággal és környezeti tényezőkkel szembeni ellenálló képességgel rendelkezik a hagyományos olajjal töltött vagy száraz típusú kivitelekhez képest.

Főbb jellemzők

A JDZ egyfázisú epoxigyanta öntött feszültségtranszformátor számos jellegzetes tulajdonságot tartalmaz, amelyek megkülönböztetik a hagyományos feszültségtranszformátoroktól. Kialakítása a megbízhatóságra, a pontosságra és a hosszú távú teljesítményre összpontosít, igényes elektromos környezetben.

Az epoxigyanta tokozási rendszer a transzformátor legjelentősebb technológiai előrelépését jelenti. Ez a speciálisan összeállított vegyület kivételes dielektromos tulajdonságokat biztosít, tipikus dielektromos szilárdsága meghaladja a 20 kV/mm-t. Az öntési folyamat biztosítja az összes aktív alkatrész teljes bemerülését, üregmentes szigetelőrendszert hozva létre, amely megakadályozza a részleges kisülési tevékenységet még folyamatos, névleges feszültség melletti működés mellett is. A gyanta összetétele UV stabilizátorokat tartalmaz kültéri alkalmazásokhoz, amelyek megőrzik a szigetelés integritását a hosszan tartó napfénynek való kitettség ellenére.

A mechanikai robusztusság a JDZ kialakítás másik jellemzője. Az epoxigyanta merev, ütésálló házat alkot, amely megvédi a belső alkatrészeket a vibrációtól, a mechanikai igénybevételtől és a véletlen behatásoktól. Ez a konstrukció számos alkalmazásban kiküszöböli a külső védőburkolatok szükségességét, csökkentve a teljes telepítési területet. Az anyag égésgátló tulajdonságai a szigorú tűzbiztonsági követelményeknek megfelelnek anélkül, hogy további tűzálló bevonatokat kellene felvenni.

Az elektromos teljesítmény jellemzői közé tartozik az alacsony mágneses veszteség a kiváló minőségű szemcseorientált szilíciumacél magoknak és a precíziós tekercselésű réztekercseknek köszönhetően. A transzformátor kiváló frekvencia-jellemzőket mutat, megőrizve a pontosságot széles frekvenciatartományban, 15 Hz és 100 Hz között. Hőteljesítménye stabil működést biztosít a -40°C és +70°C közötti hőmérséklet-tartományban, a hőmérsékleti együtthatókat gondosan kompenzálva a tervezés során a mérési pontosság megőrzése érdekében.

A transzformátor fejlett térbesorolási technikákat tartalmaz a terminálok kialakításában, beágyazott elektródákat és feszültségmentesítő kontúrokat használva az elektromos téreloszlás kezelésére. Ez megakadályozza a koronakisülést magas feszültségű pontokon, és növeli a hosszú távú megbízhatóságot. Minden feszültség alatt álló alkatrész teljesen tokozott marad, kiküszöbölve a nagyfeszültségű csatlakozásokat, és jelentősen javítva az üzembiztonságot.

Alkalmazások

A JDZ egyfázisú epoxigyanta öntött feszültség-transzformátor sokoldalú teljesítményjellemzőinek és robusztus felépítésének köszönhetően az elektromos energiaipar számos ágazatában széles körben alkalmazható.

Az energiatermelő létesítményekben ezek a transzformátorok kritikus szerepet töltenek be a generátor kimenetének mérésében, a hálózat szinkronizálásában és a védelmi rendszerekben. Pontos feszültségjeleket biztosítanak a turbinavezérlő rendszerek, a gerjesztő berendezések és a teljesítménytényező-korrekciós eszközök számára. Kompakt kialakításuk lehetővé teszi a beépítést szűk helyű kapcsolószekrényekben generátorok vagy lépcsős transzformátorok közelében.

Az átviteli és elosztó hálózatok JDZ transzformátorokat használnak az alállomások, a betápláló felügyeleti pontok és az elosztott termelés összekapcsolási helyeinek bevételmérésére. Lehetővé teszik a SCADA rendszerek pontos feszültségmérését, hibaérzékelő algoritmusokat és automatikus feszültségszabályozó berendezéseket. Az epoxigyanta szerkezet különösen értékesnek bizonyul a föld alatti elosztórendszerekben, ahol a nedvességállóság a legfontosabb.

Az ipari üzemek ezeket a transzformátorokat folyamatvezérlő rendszerekre, áramminőség-felügyeletre és berendezések védelmére használják. A nehézipar, például az acélgyárak, alumíniumkohók és vegyi üzemek profitálnak a JDZ rezgésállóságából és a vezető porral szembeni ellenálló képességéből. A transzformátorok zökkenőmentesen integrálhatók a kondenzátor bankokkal a teljesítménytényező korrekciója érdekében, és a harmonikus szűrőpanelekkel az energiaminőség javítása érdekében.

A kereskedelmi épületek elektromos rendszerei JDZ transzformátorokat tartalmaznak a fő szolgáltatási méréshez, a bérlői alméréshez és a vészhelyzeti áramellátási rendszer felügyeletéhez. Lángálló tulajdonságaik alkalmassá teszik elektromos helyiségekbe történő beépítésre további tűzvédelmi intézkedések nélkül. Az adatközpontok különösen nagyra értékelik pontosságukat és megbízhatóságukat az energiafogyasztás figyelése és az UPS-rendszer vezérlése terén.

A megújuló energiaforrásokat használó létesítmények, beleértve a napelem-farmokat és a szélerőműveket, ezeket a transzformátorokat használják a hálózati összekapcsolás mérésére és védelmére. Széles hőmérséklettűrésük lehetővé teszi a kültéri telepítést változó éghajlati viszonyok között, míg a sópermettel szembeni ellenállásuk alkalmassá teszi őket part menti szélerőművek alkalmazására.

Az epoxigyanta feszültségtranszformátorokban való használatának előnyei

Az epoxigyanta felhasználása a JDZ egyfázisú feszültségtranszformátorokban számos műszaki és működési előnnyel jár a hagyományos szigetelési módszerekkel szemben, így ez a modern elektromos alkalmazások kedvelt választása.

Az epoxigyanta kiváló dielektromos tulajdonságai kivételes szigetelési teljesítményt biztosítanak, a dielektromos szilárdság jellemzően 5-10-szer nagyobb, mint a hagyományos szigetelőanyagoké. Ez lehetővé teszi a kompaktabb transzformátor-konstrukciók kialakítását az elektromos távolságra vonatkozó követelmények sérelme nélkül. Az öntött gyanta homogén jellege kiküszöböli a különböző szigetelőanyagok közötti interfészeket, megelőzve a dielektromos gyenge pontokat, amelyek idő előtti meghibásodáshoz vezethetnek.

Az epoxigyanta nedvességállósága jelentős előrelépést jelent a papírolajos vagy lakkozott szigetelőrendszerekhez képest. Ellentétben a cellulóz alapú anyagokkal, amelyek idővel felszívják a nedvességet, az epoxi át nem eresztő gátat képez, amely egyenletes szigetelési ellenállást tart fenn a transzformátor teljes élettartama alatt. Ez a tulajdonság felbecsülhetetlen értékűnek bizonyul nedves környezetben vagy időszakos páralecsapódásnak kitett alkalmazásokban.

A mechanikai stabilitás egy másik kulcsfontosságú előny, mivel a kikeményedett gyanta merev mátrixot képez, amely rögzíti az összes belső alkatrészt. Ez megakadályozza a tekercs mozgását a rövidzárlatok során, ami a hagyományos kiviteleknél gyakori hibaüzemmód. A tokozás emellett védelmet nyújt a por, a vegyszerek és a korrozív atmoszféra ellen is, amelyek más szigetelőrendszereket károsíthatnak.

A hőteljesítmény előnyei közé tartozik a jobb hőelvezetés az olajjal töltött egységekhez képest, valamint a kiváló hőciklus-tűrés a száraz típusú kivitelekkel szemben. Az epoxigyanta hőtágulási együtthatója úgy alakítható ki, hogy megfeleljen a beágyazott vezetékek hőtágulási együtthatójának, minimálisra csökkentve a hőfeszültséget a terhelés változásai során. Ez javítja az elektromos paraméterek hosszú távú stabilitását.

Karbantartási szempontból a JDZ egyfázisú epoxigyanta öntött feszültségtranszformátor gyakorlatilag nem igényel rutinszerű karbantartást, így nincs szükség rendszeres olajtesztekre, kiszárítási eljárásokra vagy szigetelési ellenállásmérésekre. A tömített konstrukció megakadályozza a szennyeződések bejutását, és egyenletes teljesítményjellemzőket tart fenn több évtizedes üzemidőn keresztül.

A környezeti előnyök közé tartozik a gyúlékony szigetelőolaj hiánya, a tűzveszély csökkentése és az esetleges talajszennyezési kockázatok kiküszöbölése. A modern epoxi készítmények megfelelnek az illékony szerves vegyületekre és a veszélyes anyagokra vonatkozó szigorú környezetvédelmi előírásoknak.
