Mik azok a kombinált transzformátorok, és miért nélkülözhetetlenek a modern energiarendszerekhez?

Ahogy az energiaellátó rendszerek egyre kompaktabbá, intelligensebbé és hatékonyságvezéreltebbé válnak, a többfunkciós elektromos berendezések iránti kereslet folyamatosan növekszik. Az egyik ilyen újítás aKombinált transzformátor, több mérési és védelmi funkciót egyetlen egységbe integráló készülék. A közép- és nagyfeszültségű alkalmazásokban széles körben használt kombinált transzformátorok kritikus szerepet játszanak a pontos mérés, a megbízható védelem és az optimalizált beépítési hely biztosításában.

Ebben az átfogó útmutatóban megvizsgáljuk, hogy mik azok a kombinált transzformátorok, hogyan működnek, milyen előnyeik vannak a hagyományos megoldásokkal szemben, és miért támaszkodnak rájuk világszerte a közművek és az ipari szereplők.

Cikk kivonat

Ez a cikk részletes magyarázatot ad a kombinált transzformátorokról, beleértve a szerkezetüket, a működési elveiket, a legfontosabb előnyöket, a műszaki specifikációkat és a valós alkalmazásokat. Ezenkívül összehasonlítja a kombinált transzformátorokat a különálló áram- és feszültségtranszformátorokkal, megválaszolja a gyakori kérdéseket egy kiterjedt GYIK részben, és kiemeli a kiválasztás és telepítés legjobb gyakorlatait.

Tartalomjegyzék

• Mi az a kombinált transzformátor?
• Milyen alkatrészek alkotják a kombinált transzformátort?
• Hogyan működnek a kombinált transzformátorok?
• Milyen típusú kombinált transzformátorok állnak rendelkezésre?
• Miért jobbak a kombinált transzformátorok, mint a különálló egységek?
• Hol használják általában a kombinált transzformátorokat?
• Mik a legfontosabb műszaki adatok?
• Hogyan válasszuk ki a megfelelő kombinált transzformátort?
• Gyakran ismételt kérdések a kombinált transzformátorokkal kapcsolatban

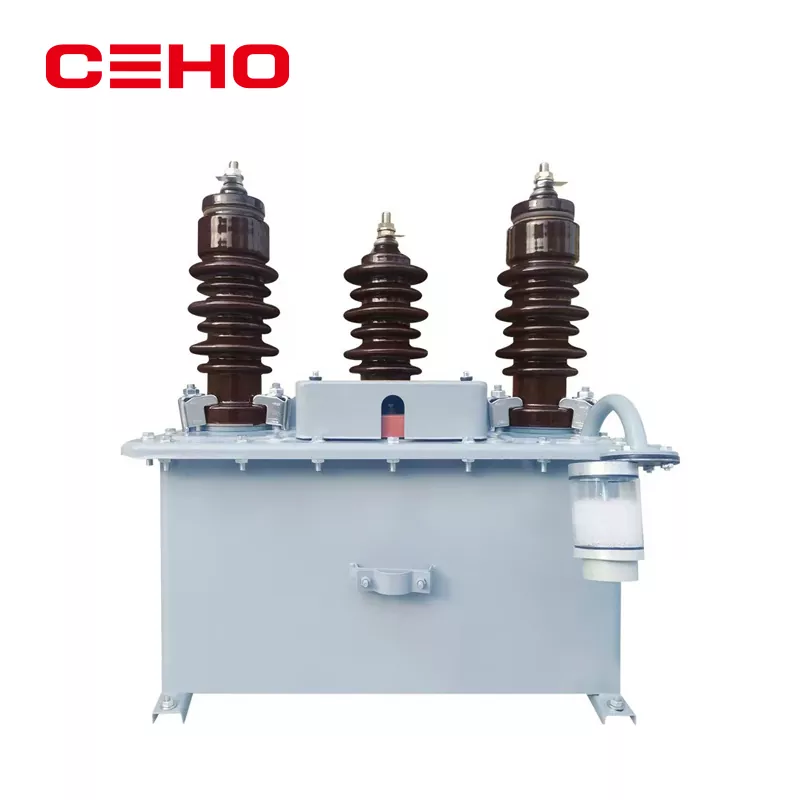

Mi az a kombinált transzformátor?

A kombinált transzformátor, más néven kombinált műszertranszformátor, integrálja aáramváltó (CT)és afeszültség transzformátor (VT vagy PT)egyetlen kompakt egységbe. Elsődleges célja, hogy pontos áram- és feszültségjeleket biztosítson méréshez, méréshez, védelemhez és vezérléshez az elektromos hálózatokon belül.

E funkciók kombinálásával a segédprogramok csökkenthetik a telepítés bonyolultságát, helyet takaríthatnak meg és növelhetik a rendszer megbízhatóságát. A gyártók, mint plA A A A CEHO POWER TECHNOLOGY GROUP CO., LTD.kombinált transzformátorokat úgy tervezzen, hogy azok megfeleljenek a nemzetközi szabványoknak, miközben biztosítják a hosszú távú működési stabilitást.

Milyen alkatrészek alkotják a kombinált transzformátort?

Egy tipikus kombinált transzformátor több integrált alkatrészből áll, amelyeket a teljesítmény és a tartósság érdekében terveztek:

• Elsődleges szigetelőrendszer (olajos vagy száraz típusú)
• Áramváltó mag és szekunder tekercsek
• Feszültségtranszformátor mag és szekunder tekercsek
• Másodlagos csatlakozódoboz
• Védőház (porcelán vagy kompozit)

Ezeket az alkatrészeket egységes szerkezetként tervezték, biztosítva a következetes szigetelési koordinációt és a meghibásodási pontok csökkentését.

Hogyan működnek a kombinált transzformátorok?

A kombinált transzformátorok úgy működnek, hogy egyidejűleg csökkentik a nagy áramot és a magas feszültséget a primer rendszerről a szabványos szekunder értékekre, amelyek alkalmasak a mérőeszközökhöz, relékhez és vezérlőeszközökhöz.

Az áramváltó szakasz arányos szekunder áramot, míg a feszültségváltó szakasz arányos szekunder feszültséget állít elő. Mindkét kimenet le van választva a nagyfeszültségű primer áramkörről, biztosítva a biztonságot és a mérési pontosságot.

Milyen típusú kombinált transzformátorok állnak rendelkezésre?

A kombinált transzformátorok a rendszerkövetelményektől függően különböző konfigurációkban állnak rendelkezésre:

• Olajmerítésű kombinált transzformátorok
• Száraz típusú kombinált transzformátorok
• Kültéri oszlopra szerelhető egységek
• Gázszigetelt kombinált transzformátorok

Mindegyik típust meghatározott feszültségszintekhez, környezeti feltételekhez és telepítési módokhoz tervezték.

Miért jobbak a kombinált transzformátorok, mint a különálló egységek?

Az egyedi áram- és feszültségtranszformátorok használatához képest a kombinált transzformátorok számos előnnyel rendelkeznek:

Ezek az előnyök a kombinált transzformátorokat különösen alkalmassá teszik a modern alállomásokhoz és intelligens hálózati projektekhez.

Hol használják általában a kombinált transzformátorokat?

A kombinált transzformátorokat széles körben használják különféle iparágakban és energiainfrastruktúrákban:

• Közép- és nagyfeszültségű alállomások
• Áramtermelő létesítmények
• Megújuló energia rendszerek
• Ipari elosztó hálózatok
• Intelligens hálózat és automatizálási projektek

Ha többet szeretne megtudni a teljesítménymérési megoldásokról, látogasson el a műszertranszformátor-megoldások oldalára.

Mik a legfontosabb műszaki adatok?

A kombinált transzformátorok értékelésekor a mérnökök általában a következő paramétereket veszik figyelembe:

Hogyan válasszuk ki a megfelelő kombinált transzformátort?

A megfelelő kombinált transzformátor kiválasztása megköveteli a rendszerfeszültség, a névleges áram, a pontossági követelmények, a környezeti feltételek és a vonatkozó szabványok betartásának alapos mérlegelését.

Tapasztalt gyártókkal való együttműködés, mint plA A A A CEHO POWER TECHNOLOGY GROUP CO., LTD.professzionális műszaki támogatást, testreszabott megoldásokat és hosszú távú működési megbízhatóságot biztosít.

Gyakran ismételt kérdések a kombinált transzformátorokkal kapcsolatban

Mi a kombinált transzformátor fő célja?

A kombinált transzformátor fő célja, hogy pontos áram- és feszültségmérést biztosítson, miközben csökkenti a telepítési helyet és a bonyolultságot.

Miért használnak kombinált transzformátorokat az alállomásokon?

Azért használják őket, mert javítják a megbízhatóságot, egyszerűsítik a vezetékezést, és támogatják a precíz védelmi és mérési funkciókat.

Mely szabványok vonatkoznak a kombinált transzformátorokra?

Az általános szabványok közé tartozik az IEC 61869, az IEEE C57 és a vonatkozó regionális közmű specifikációk.

Mennyi a kombinált transzformátor élettartama?

Megfelelő tervezéssel, telepítéssel és karbantartással a kombinált transzformátorok 25-30 évig vagy tovább megbízhatóan működhetnek.

Mi teszi alkalmassá a kombinált transzformátorokat intelligens hálózatokhoz?

Kompakt kialakításuk, pontosságuk és a digitális felügyeleti rendszerekkel való kompatibilitásuk ideálissá teszi őket az intelligens hálózati alkalmazásokhoz.
