Rövid útmutató: Főbb különbségek és kiválasztási útmutató a száraz típusú és az olajba merülő transzformátorokhoz

Ahogy az új energiarendszerek fejlesztése felgyorsul, az elosztó transzformátorok – mint az energiaátalakítás kritikus berendezései – létfontosságú szerepet játszanak a biztonság, az energiahatékonyság, valamint az üzemeltetési és karbantartási költségek meghatározásában. A jelenlegi piacot két fő kategória uralja: száraz típusú transzformátorok és olajos transzformátorok. Ez a két típus jelentősen különbözik a szigetelés és a hűtés, a biztonsági és környezetvédelmi teljesítmény, az alkalmazható forgatókönyvek és a költséghatékonyság tekintetében. A GB 20052-2024 kötelező energiahatékonysági szabványnak megfelelően ez a cikk átfogó elemzést ad e két berendezéstípus közötti különbségekről, hiteles referenciaként szolgálva a mérnöki kiválasztáshoz.

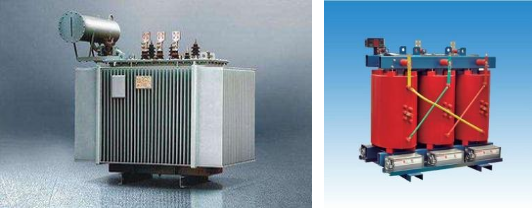

I. Alapvető különbségek: különbségek a szigetelési és hűtési módszerekben

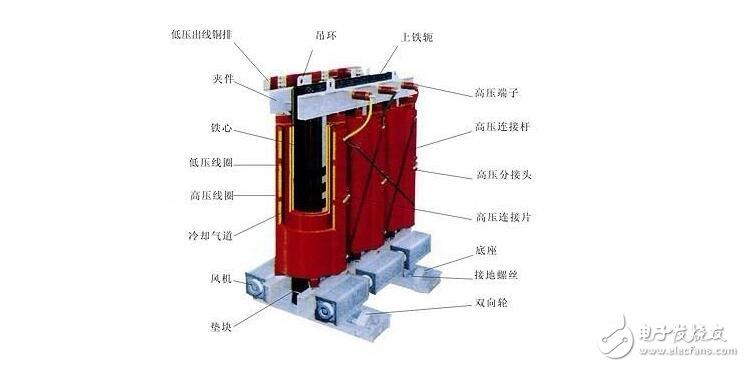

A száraz típusú transzformátorok levegőt használnak hűtőközegként. A tekercseket epoxigyanta vákuumöntéssel vagy Nomex papírimpregnálással szigetelik, így nincs szükség folyékony közegre. Egyszerű szerkezetűek, és nem jelentenek szivárgásveszélyt. Az olajbemerített transzformátorok szigetelőolajat használnak hűtő- és szigetelő közegként. A mag és a tekercsek az olajtartályba merülnek, és az olaj keringetésére támaszkodnak a hőelvezetés érdekében. Ez a technológia kiforrott, és a kapacitások szélesebb skáláját kínálja. Ez az alapvető tervezési különbség határozza meg a kettő közötti átfogó eltérést a biztonság, a környezeti hatás, valamint az üzemeltetés és karbantartás tekintetében.

II. Hat kulcsdimenzió összehasonlítása

Összehasonlító elem	Száraz típusú transzformátor	Olajba merülő transzformátor
1. Biztonság és környezetvédelem	Tűzálló, robbanásbiztos és szennyeződésmentes. Megfelel az F/H osztályú szigetelési szabványoknak. Nincs olajszivárgás vagy égés veszélye. Megfelel a GB50016 tűzvédelmi szabályzatnak. Ideális sűrűn lakott területeken és földalatti területeken.	Olajszivárgás és tűzveszély. Olajteknőket és tűzoltó berendezéseket igényel. Az ásványolaj szivárgása szennyezheti a talajt és a vízforrásokat, szigorúbb környezetvédelmi előírások mellett.
2. Alkalmazási forgatókönyvek	Előnyben részesített beltéri, nagy tűzbiztonságú helyeken, mint például kereskedelmi komplexumok, adatközpontok, kórházak, iskolák, metrók és sokemeletes épületek alagsorai. Az egy egység teljesítménye főként 2500 kVA alatt van.	Főleg kültéri alállomásokon, ipari parkokban, szél- és napenergia-erősítő állomásokon, valamint nagy kapacitású központi áramellátásban használják. Lehetővé teszi az ultra-nagy teljesítményigényt.
3. Telepítés és karbantartás	Kis méret, rugalmas telepítés, karbantartásmentes vagy alacsony karbantartási igény. Csak rendszeres poreltávolítást és hőmérséklet-ellenőrzést igényel. Rövid kikapcsolási karbantartási idő a termelés megszakítása nélkül.	Rendszeres olajminta vizsgálatot, olajpótlást és szivárgáskezelést igényel. Nagy karbantartási munkaterhelés; 5-8 évente olajcsere szükséges. Magas egységenkénti karbantartási költség.
4. Költség és gazdaságosság	A kezdeti beszerzési költség 15-20%-kal magasabb, de alacsonyabb az életciklus-karbantartási költsége, ami kiváló hosszú távú költséghatékonyságot kínál.	A kezdeti beruházás 30-50%-kal alacsonyabb, nagy kapacitású forgatókönyvek esetén kiemelkedő gazdaságossággal, de magasabb működési és megfelelési költségekkel.
5. Energiahatékonyság és energiaveszteség	Megfelel a GB 20052-2024 energiahatékonysági szint 1/2. Kisebb üresjárati veszteség, nagyobb energiatakarékosság kis terhelés mellett.	Megfelel a GB 20052-2024 energiahatékonysági szint 1/2. Jobb terhelésveszteségi teljesítmény, alkalmasabb nagy igénybevételű folyamatos működésre.
6. Környezeti alkalmazkodóképesség	Gyenge nedvesség- és porállóság; fokozott védelmet igényel magas páratartalmú és korrozív környezetben.	Stabil tömített szerkezet, erősebb alkalmazkodóképesség a zord kültéri környezethez, kiváló időjárásállósággal.

III. Az új előírások végrehajtása: A berendezések kiválasztásának meg kell felelnie a szabványoknak

A GB 20052-2024, a teljesítménytranszformátorokra vonatkozó, 2025 februárjától hatályos kötelező nemzeti szabvány meghatározza az energiahatékonysági fokozatokat és a kivonási ütemterveket. Az új építési projekteknél szigorúan tilos az alacsony hatásfokú modellek kiválasztása, a meglévő, nagy energiafogyasztású berendezéseket pedig fokozatosan ki kell iktatni. A polgári épületek beltéri áramelosztásához a GB 51348-2019 kötelező előírásai szerint száraz típusú vagy nem éghető folyadékszigetelésű transzformátorokat kell választani.

IV. Kiválasztási javaslatok: Pontos egyeztetés az alkalmazási forgatókönyvek alapján

Válasszon száraz típust: Beltéri környezet, nagy kihasználtságú területek, szigorú tűzbiztonsági követelmények, korlátozott hely, enyhe terhelésingadozások, valamint a környezetvédelem és az alacsony karbantartási igény.

Válasszon olajba merülőt: Kültéri használatra, nagy kapacitású koncentrált rakományokhoz, folyamatos nehéz terhelésekhez, zord környezetekhez és az alacsony kezdeti költségeket előtérbe helyező helyzetekhez.

V. Ipari trendek

A biztonsági és alacsony szén-dioxid-kibocsátási célok miatt a száraz típusú transzformátorok elterjedtsége tovább növekszik a városi elosztóhálózatokban, adatközpontokban és új infrastrukturális szektorokban; Az olajba merülő transzformátorok, kihasználva nagy kapacitásukat és költséghatékonyságukat, továbbra is meghatározóak a kültéri energiaátvitelben és -átalakításban, valamint az ipari energiaalkalmazásokban. Ez a két típusú berendezés nem zárja ki egymást; inkább kiegészítik egymást a különböző forgatókönyvekben, és együttműködnek a modern villamosenergia-hálózatok biztonságos és hatékony működésének támogatása érdekében.

Az elektromos berendezések gyártói azt tanácsolják, hogy a választásnak egyensúlyban kell lennie a biztonsággal, az energiahatékonysággal, az üzemeltetéssel és karbantartással, valamint a szabályozási megfeleléssel. A döntéseket átfogóan kell meghozni, figyelembe véve a terhelési jellemzőket, a telepítési környezetet és a költségvetési ciklusokat, hogy elkerüljék a megnövekedett költségeket, a biztonsági kockázatokat és a nem megfelelő kiválasztásból eredő megfelelőségi kockázatokat.
