Mi az áramműszer-transzformátor?

Ez a részletes cikk elmagyarázza, mit aÁramműszer transzformátorhogyan működik, miért számít az elektromos rendszerekben, hogyan hasonlítható össze más műszertranszformátorokkal, hogyan válasszunk egyet, és gyakran ismételt kérdések – mindezt hiteles definíciók és iparági szabványok támasztják alá. Áramműszer-transzformátorok, általában únáramváltók (CT), lehetővé teszi a nagyfeszültségű elektromos áramkörök pontos árammérését, védelmét és vezérlését azáltal, hogy az áramokat a műszerek és relék biztonságosabb, szabványos értékeire skálázzák.

Tartalomjegyzék

1. Mi az áramműszer-transzformátor?
2. Hogyan működik az áramváltó?
3. Miért használjunk árammérő transzformátort?
4. Milyen típusú árammérő transzformátorok léteznek?
5. Hogyan válasszuk ki a megfelelő árammérő transzformátort?
6. Mik a gyakori alkalmazások?
7. Gyakran Ismételt Kérdések (GYIK)

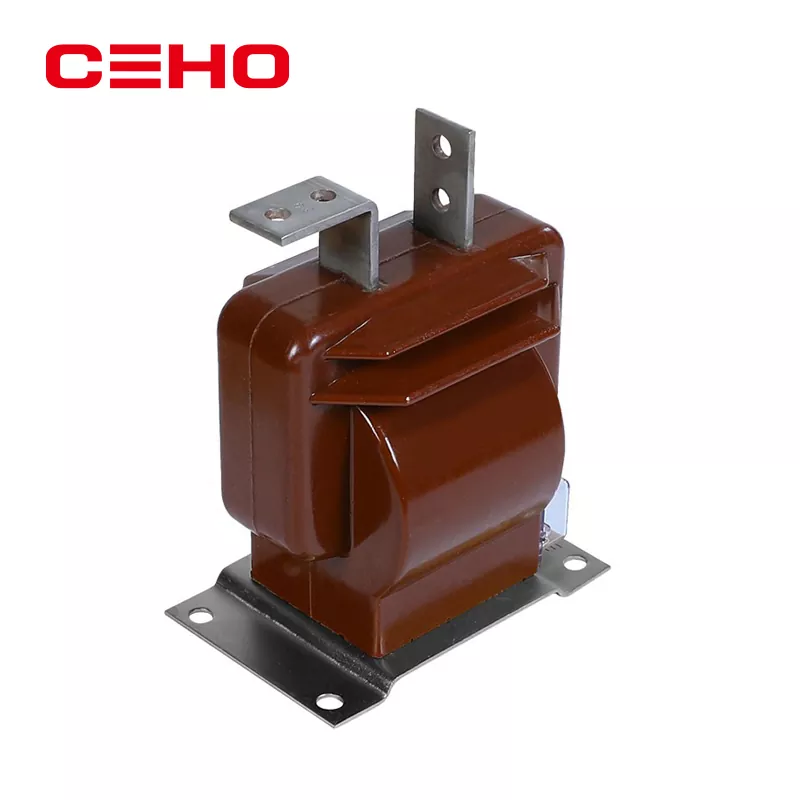

Mi az áramműszer-transzformátor?

A Áramműszer transzformátor(más néven aÁramtranszformátorvagy CT) egy speciális típusaműszer transzformátorÚgy tervezték, hogy az erősáramú váltakozó áramokat (AC) arányos, alacsonyabb árammá alakítsa, amely biztonságosan csatlakoztatható mérőkhöz, védőrelékhez és vezérlőberendezésekhez.

A CT meghatározó szerepe, hogy biztonságos, pontos áramérzékelést tegyen lehetővé olyan áramkörökön, ahol a közvetlen mérés veszélyes vagy nem praktikus lenne a nagy áramerősség és a magas feszültség miatt.

Hogyan működik az áramváltó?

Az áramváltó működési elve a mágneses indukción alapul: amikor váltakozó áram folyik át a primer vezetőn, mágneses teret hoz létre. Ez a mágneses fluxus elektromágneses indukción keresztül arányos áramot indukál a CT szekunder tekercsében.

• Elsődleges tekercselés:általában egyetlen fordulat (gyakran maga a vezető).
• Másodlagos tekercselés:sok menetes finom huzal csökkentett áram előállításához.
• Mágneses mag:nagy áteresztőképességű anyag a fluxus hatékony irányításához.

Az eredmény egy szekunder áram, amely a primer áram rögzített aránya (például egy 1000:5 CT 5 A-t ad ki, ha a primer áram 1000 A), lehetővé téve a mérőeszközök biztonságos és nagy pontosságú működését.

Miért használjunk árammérő transzformátort?

Az áramváltók számos okból nélkülözhetetlenek a modern elektromos rendszerekben:

1. Biztonság:Elszigetelik az eszközöket és a személyzetet a veszélyes nagyfeszültségű primer áramköröktől.
2. Pontosság:Szabványos áramszinteket biztosítanak a pontos méréshez és terhelésfigyeléshez.
3. Védő funkció:Relékkel és védelemmel dolgoznak a hibák észlelésére és a megszakítók kioldására.

CT-k nélkül a nagyáramú hálózatok hagyományos műszerekkel történő mérése vagy védelme veszélyes, pontatlan, vagy mindkettő.

Milyen típusú árammérő transzformátorok léteznek?

Az áramváltók a telepítéstől és az alkalmazástól függően többféle formában kaphatók:

• Bar típusú CT-k:Az elsődleges vezető egy sok másodlagos menettel rendelkező magon halad át.
• Gyűrűs (toroidális) CT-k:Gyűrűmag, amelyen átvezetett vezető; ideális utólagos méréshez.
• Ablak CT-k:Úgy tervezték, hogy az elsődleges vezeték könnyen átvezethető legyen.
• Osztott magos CT-k:Szorítós típusú CT a kényelmes telepítéshez, leválasztás nélkül.

Mindegyik típus különböző telepítési igényeket és pontossági követelményeket támogat. A nagyfeszültségű alállomások gyakran robusztus sáv- vagy ablaktípusokat használnak, míg a karbantartási vagy utólagos felszerelési forgatókönyvek osztott magos formátumokat alkalmazhatnak.

Hogyan válasszuk ki a megfelelő árammérő transzformátort?

A megfelelő CT kiválasztása a következőktől függ:

1. Elsődleges jelenlegi besorolás:Meg kell egyeznie a maximális várható terhelési árammal.
2. Másodlagos standard kimenet:Általában 5 A vagy 1 A.
3. Pontossági osztály:Az adagoláshoz és a védelmi funkciókhoz szükséges pontosság.
4. Hőmérséklet és környezeti besorolások:A beépítési feltételekhez.

Mik a gyakori alkalmazások?

A CT-ket számos elektrotechnikai területen használják:

• Mérés: mérje meg az áramerősséget a számlázáshoz és a terhelés kiszámításához.
• Védelem: túláram- vagy hibaállapot észlelése és a megszakító kioldása.
• Vezérlőrendszerek: valós idejű adatok továbbítása SCADA-ba vagy automatizálási rendszerekbe.

Gyakran Ismételt Kérdések (GYIK)

Mit jelent a „műszertranszformátor”?
A műszertranszformátor olyan eszköz, amely a nagy teljesítményű rendszermennyiségeket (áram vagy feszültség) szabványos szintre skálázza a mérés és a védelem érdekében az elsődleges áramkör terhelése vagy megzavarása nélkül.

Miben különbözik az áramváltó a teljesítményváltótól?
Az áramváltó a mérés és a biztonság precíz skálázására összpontosít, míg a teljesítménytranszformátor a feszültségszintek közötti teljesítmény átvitelére összpontosít minimális veszteséggel.

Miért nem szabad CT-t soha nyitott másodlagos műszerrel működtetni?
A CT szekunder nyitva hagyása veszélyesen magas feszültséget okozhat, mivel a transzformátor megpróbálja fenntartani az áramot, ami a szigetelés meghibásodását és a biztonsági kockázatokat kockáztatja.

Mi a szabványos szekunder áram névleges érték?
A szabványos CT másodlagos kimenetek általában 1 A vagy 5 A, hogy megfeleljenek a közös műszer- és relé bemeneti követelményeknek.

Használhatók-e áramváltók DC mérésre?
A szabványos CT-k váltóáramú mágneses indukción működnek, és nem alkalmasak egyenáramra; helyett speciális érzékelőket (pl. Hall-effektust) használnak.
