Hogyan lehet hatékonyan elhárítani a nagyfeszültségű kapcsolóberendezések gyakori hibáit a biztonságos működés és karbantartás érdekében?

Hogyan lehet hatékonyan elhárítani a nagyfeszültségű kapcsolóberendezések gyakori hibáit a biztonságos működés és karbantartás érdekében?

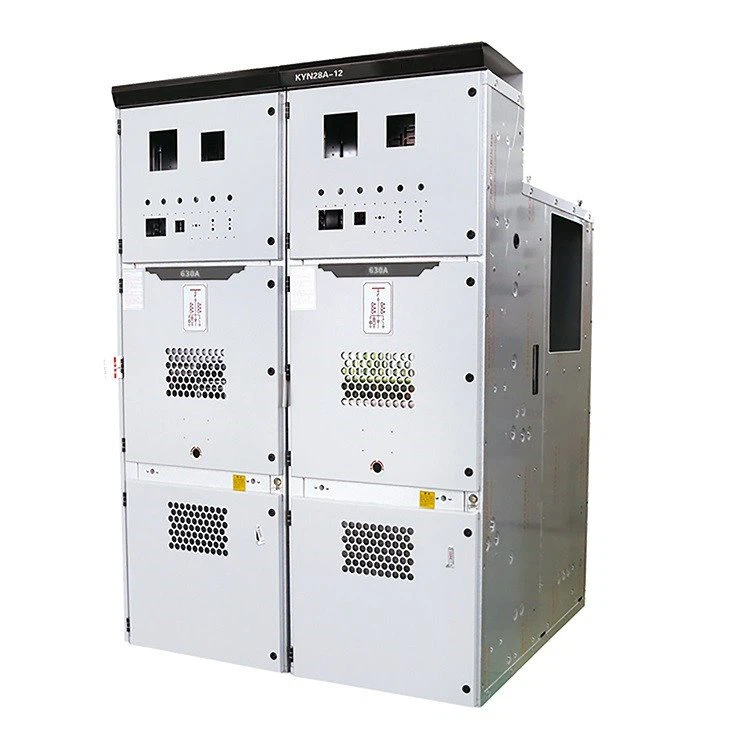

Az elektromos energia fogadására, elosztására, nagyfeszültségű berendezések vezérlésére és védelmére szolgáló villamosenergia-rendszer alapvető berendezéseként a nagyfeszültségű kapcsolóberendezéseket széles körben használják az ipari termelésben, az áramelosztásban, az épületek áramellátásában és más területeken. Biztonságos és stabil működése közvetlenül összefügg az elektromos rendszer megbízhatóságával, valamint a személyzet és berendezések biztonságával. A helyszíni üzemeltetési és karbantartási gyakorlatot ötvöző cikk a nagyfeszültségű kapcsolóberendezések gyakori hibáit, kiváltó okait és tudományos hibaelhárítási módszereit részletezi, hogy átfogó referenciát nyújtson a kezelőknek.

I. Az alapvető hibatípusok, -okok és hibaelhárítási módszerek

A nagyfeszültségű kapcsolóberendezések hibái főként a magkomponensekben, például megszakítókban, kézikocsi-mechanizmusokban, szigetelőrendszerekben és szekunder áramkörökben összpontosulnak. A különböző hibáknak eltérő megnyilvánulásai, okai és hibaelhárítási módszerei vannak, amelyek célzott kivizsgálást és szabványosított kezelést igényelnek.

(1) Az áramköri megszakító fő hibái: a bezárás megtagadása, a nyitás megtagadása és a hamis kioldás

A nagyfeszültségű kapcsolóberendezések "magkapcsolójaként" a megszakító hibái közvetlenül befolyásolják az áramellátás folytonosságát. A gyakori hibák közé tartozik a zárás megtagadása, a nyitás megtagadása és a zárás utáni automatikus kioldás.

--- A bezárás megtagadása:A zárógomb megnyomása után a mechanizmus nem működik, nem tud normálisan táplálni.Gyökér okokide tartoznak a mechanikai tényezők (elégtelen energiatárolás, energiatároló motor meghibásodása, lánccsúszás, rossz kenés, rozsda, idegen test elakadása), elektromos reteszelő tényezők (földelési kapcsoló nincs kinyitva, kézikocsi nincs a helyén, szekrényajtó nincs becsukva, öt védelmi retesz zárva), elektromos tényezők (alacsony vezérlési feszültség, légkapcsoló kioldása, biztosíték kiégése, kiégés és zárás védőzár-kompenzációs tényezők) védelmi eszköz hibás zárolása, rossz távirányító/helyi mód beállítása).

Hibaelhárítás:

1. Kövesse az "először ellenőrizze az energiatárolást, majd erősítse meg a reteszelést, és utoljára vizsgálja meg az elektromos problémákat" elvét. Először ellenőrizze az energiatárolás jelzését; ha nem elegendő, ellenőrizze az energiatároló motort és a láncot, távolítsa el az elakadt törmeléket és kenje meg.

2. Győződjön meg arról, hogy a földelő kapcsoló nyitva van, a kézikocsi a helyén van, és a szekrény ajtaja be van csukva, hogy feloldja az öt védelmi reteszelést.

3. Ellenőrizze a vezérlőfeszültséget, a biztosítékot és a zárótekercset, cserélje ki a sérült tekercset, rögzítse a vezetékeket és állítsa be a védelmi eszköz üzemmódját, hogy biztosítsa a záró áramkör zökkenőmentességét.

—-A megnyitás megtagadása:Nyitási kudarc védelmi vagy kézi működtetéssel, ami nagy kockázatú hiba, amely hajlamos a berendezés túlterhelésére és rövidzárlatára. A fő okok közé tartozik a nyitó tekercs kiégése, a meglazult vezetékek, a vezérlő áramkimaradása, a beragadt, rozsdás vagy deformált mechanizmus kioldása, a kézikocsi nincs a helyén, reteszelve van, és a védelmi eszköz nem ad ki kioldójelet.

Hibaelhárítás:

1. Először ellenőrizze a nyitási teljesítményt, a tekercset és a vezetékeket, cserélje ki a sérült tekercset és rögzítse a vezetékeket.

2. Próbálja ki a kézi vésznyitást, szerelje szét a mechanizmus kioldó alkatrészét, távolítsa el a rozsdás és beszorult törmeléket, és kenje be.

3. Erősítse meg a kézikocsi helyzetét, és oldja fel a reteszelő mechanizmust.

4. Vizsgálja meg a védelmi eszközt, hogy megbizonyosodjon arról, hogy normálisan ad ki kioldójelet, hogy elkerülje a hiba kiterjesztését.

——Automatikus kioldás zárás után:Azonnali vagy rövid távú automatikus kioldás zárás után, ami befolyásolja az áramellátás stabilitását. A fő okok közé tartozik a záró kontaktor adhéziója, a túl alacsony védelmi beállítási érték miatti téves működés, az érvénytelen mechanizmuspuffer, a rendellenes rugónyomás, a laza másodlagos vezetékek, az elektromágneses interferencia és a rossz földelés.

Hibaelhárítás:

1. Először válassza le a vezérlőfeszültséget, és ellenőrizze a záró kontaktort; azonnal cserélje ki, ha ragaszkodik.

2. Kalibrálja újra a védelmi beállítás értékét, hogy megfeleljen a működési követelményeknek.

3. Javítsa meg a mechanizmus ütközőelemeit, és korrigálja a rugónyomást.

4. Rögzítse a másodlagos vezetékeket, és végezzen jó munkát az árnyékolásban és a földelésben, hogy kiküszöbölje az elektromágneses interferenciát és biztosítsa a stabil működést a zárás után.

(2) A kézikocsi és a mozgó mechanizmus hibái: Elakadás és elhelyezési hiba

Mint mozgatható alkatrész, a kézikocsi simasága és pozicionálási pontossága kulcsfontosságú az üzembiztonság szempontjából. A gyakori hibák a nehéz tolás/húzás és a pozicionálási hiba.

——Nehéz kézikocsi tolás/húzás és elakadás:Nagy ellenállás a kézikocsi rázásakor, nem tudja normálisan betolni vagy kihúzni. A fő okok közé tartozik a reteszeletlen reteszelés (az áramköri megszakító nincs nyitva, a földelőkapcsoló nincs nyitva), a nyomvonal deformálódása, az idegen test elakadása, a deformált és elakadt szelepmechanizmus, a kopott vagy excenteres kézikocsi kerekei, valamint a szekrény eldeformálódott hegesztése vagy egyenetlen telepítés.

Hibaelhárítás:

1. Győződjön meg arról, hogy mind a megszakító, mind a földelő kapcsoló nyitva van, hogy feloldja az öt-megelőző reteszelést.

2. Takarítsa el a vágánytörmeléket, javítsa ki a deformált pályát és kenje meg a csúszópályát.

3. Ellenőrizze a szelepmechanizmust és javítsa ki a deformált részeket.

4. Javítsa meg a kézikocsi kerekeit, cserélje ki a kopott kerekeket, és állítsa be a szekrény beépítési szintjét a zökkenőmentes tolás/húzás érdekében.

——Kézikocsi elhelyezési hiba:Nem lehet stabilan zárni a kézikocsit munka- vagy teszthelyzetben, életveszélynek kitéve. A fő okok közé tartozik a deformált pozicionáló csap, a rosszul elhelyezett reteszelő mechanizmus és a sérült menetkapcsoló.

Hibaelhárítás:

1. Szerelje szét a pozicionáló mechanizmust, és javítsa ki a deformált pozicionáló csapot.

2. Állítsa be a reteszelő mechanizmus helyzetét a pontos kapcsolódás érdekében.

3. Határozza meg a menetkapcsoló ki-be állapotát; azonnal cserélje ki, ha sérült.

4. Csere után végezzen pozicionálási tesztet, hogy megbizonyosodjon arról, hogy a kézikocsi stabilan rögzíthető munka- és teszthelyzetben, kilazulás nélkül.

(3) Szigetelés kisülési hibák: Rendellenes zaj, szikra és páralecsapódás

A szigetelőrendszer hibái nyilvánvaló abnormális zajjal és magas biztonsági kockázatokkal járnak együtt, amelyek általában a szekrényben "szisszenő, pukkanó" kisülési hangban, éjszaka látható szikrában, súlyos esetekben pedig szigetelés meghibásodásában és rövidzárlatában nyilvánulnak meg.

Fő okokmagukban foglalják a magas környezeti páratartalmat, erős páralecsapódást, szennyezett, elöregedett, repedt vagy sérült szigetelőelemeket (szigetelőket, perselyeket), nem megfelelő fázis-fázis- vagy fázis-föld távolságot, telepítési eltérést, elöregedett levezetőt túlzott szivárgóárammal, valamint laza csavarokat, amelyek rossz vezetékkontaktust és csúcskisülést okoznak.

Hibaelhárítás:

1. Azonnal állítsa le a berendezés működését, végezzen megfelelő munkát a földelés védelmében, és ne közelítse meg a szekrényt.

2. Erősítse meg a szellőzést és a párátlanítást, tisztítsa meg a port és a foltokat a szigetelő részeken, és cserélje ki az elöregedett és repedezett szigetelőelemeket.

3.  Állítsa be a vezeték beépítési helyzetét, hogy biztosítsa a fázis-fázis és a fázis-föld távolságot a szabványoknak.

4. Határozza meg a levezető szivárgó áramát, és időben cserélje ki, ha sérült.

5. Rögzítse a meglazult csavarokat, hogy kiküszöbölje a hegykiütés veszélyét; csak minősített szigetelési teszt után folytassa a működést.

Ezen kívülerős páralecsapódás a szekrényben isfontos okaszigetelési hibák, elsősorban a magas környezeti páratartalom, a nyilvánvaló hőmérséklet-különbség, a fűtés hiánya vagy a szekrény rossz szellőzése, valamint a kábelárokból visszatérő nedvesség miatt.

Hibaelhárítás:

Szereljen fel páramentesítő berendezést vagy fűtőberendezést, javítsa a szekrény szellőzését, rendszeresen tisztítsa meg a kábelárkot, hogy megakadályozza a nedvesség visszatérését, és szabályozza a relatív páratartalmat a szekrényben ésszerű tartományon belül.

(4) Fűtési és hőmérséklet-emelkedési hibák: Az érintkezők és a kivezetések túlmelegedése

A túlmelegedés és a hőmérséklet-emelkedés a nagyfeszültségű kapcsolóberendezések leggyakoribb helyszíni hibája, amely túlmelegedésben, az érintkezők, a gyűjtősínek és a vezetékek kapcsainak kivörösödésében és ablációjában nyilvánul meg, ami megolvaszthatja az alkatrészeket és súlyos esetekben rövidzárlatot okozhat.

Fő okokide tartozik a dinamikus és statikus érintkezők elégtelen érintkezési nyomása, rugófáradtság, megnövekedett érintkezési ellenállás az érintkezési oxidáció és az ezüstös bevonat kopása miatt, laza csavarok és virtuális csatlakozás a hőtágulás és összehúzódás után, olajfoltok és por az érintkezési felületeken, hosszú távú túlterheléses működés és egyenetlen gyűjtősín átlapolás vezető paszta nélkül.

Hibaelhárítás:

1. Azonnal csökkentse az üzemi terhelést, rögzítse a meglazult csavarokat leállítás és hűtés után, polírozza az érintkező oxidációs réteget és alkalmazzon vezető pasztát, és cserélje ki a megfáradt nyomórugókat.

2. Tisztítsa meg az olajfoltokat és a port az érintkező felületeken, korrigálja a sínek átlapolását a síkság érdekében, és hordjon fel vezetőképes pasztát.

3. Szigorúan szabályozza a működési terhelést a hosszú távú túlterhelés elkerülése és a hőmérséklet-emelkedés rendszeres észlelése érdekében.

(5) Másodlagos áramkör és védelmi eszköz hibái: téves riasztás és műszerhiba

A szekunder áramkör és a védelmi eszköz felelős a berendezés működésének felügyeletéért, vezérléséért és védelméért. A meghibásodások a berendezés ellenőrzése és a felügyelet meghibásodásához vezetnek. A gyakori hibák közé tartozik a téves riasztás és a védelmi eszköz téves kioldása, a műszerek feszültségének vagy áramának hiánya, valamint a nem világító jelzőlámpák.

——Hamis riasztás és a védelmi eszköz téves kioldása:A fő okok közé tartozik a másodlagos vezetékek laza, virtuális vagy rossz földelése, fordított polaritás, az áramváltó (CT) és a feszültségtranszformátor (PT) leválasztása vagy szigetelési sérülése, elektromágneses interferencia, földeletlen árnyékolt vezeték, indokolatlan vagy helytelen védelmi beállítási érték, valamint a hőmérséklet és páratartalom okozta belső alkatrészek meghibásodása.

Hibaelhárítás:

1. Vizsgálja meg egyenként a másodlagos vezetékeket, rögzítse a meglazult kapcsokat és javítsa meg a törött részeket.

2. Kalibrálja a CT és PT polaritását, és cserélje ki a sérült szigetelésű transzformátorokat.

3. Az elektromágneses interferencia kiküszöbölése érdekében végezzen jó munkát az árnyékolásban és a földelésben.

4. Állítsa be újra a védelmi beállítás értékét, hogy megfeleljen a működési követelményeknek.

5. Határozza meg a védőeszköz belső alkatrészeit, cserélje ki a sérült részeket, és szabályozza a hőmérsékletet és a páratartalmat a szekrényben.

——Nincs műszerkijelző és nem világító jelzőfény:Nem olvasható a voltmérő és az ampermérő, nincsenek világításjelzők, nem tudja megítélni a berendezés működési állapotát. A fő okok közé tartozik a PT leválasztása, a biztosíték kiolvadása, a másodlagos dugó rossz érintkezése, a meglazult kapcsok és a szekunder áramkör leválasztása.

Hibaelhárítás:

1. Ellenőrizze a PT vezetékeket és javítsa meg a törött részeket.

2. Cserélje ki a kiégett biztosítékot, rögzítse a másodlagos dugót és a kivezetéseket, és vizsgálja meg a másodlagos áramkör leválasztását, hogy biztosítsa a zökkenőmentes áramkört, valamint a műszerek és a kijelzők normál kijelzését.

(6) Egyéb gyakori hibák: földelő kapcsoló, reteszelés és energiatárolási rendellenességek

——A földelő kapcsoló rendellenes működése:A földelőkapcsoló nem zárható vagy nyitható, ami befolyásolja a karbantartás biztonságát. A fő okok közé tartozik a megszakító fel nem nyitása, a működést megtiltó mechanikus reteszelés, valamint a rozsdás, beragadt, deformálódott vagy elkopott mechanizmus, hajtórúd és fogaskerék.

Hibaelhárítás:

1. A mechanikus retesz feloldásához először győződjön meg arról, hogy a megszakító nyitva van.

2. Dörzsölje le és kenje meg a mechanizmust, javítsa ki az eldeformálódott hajtórudat és a fogaskerekeket, cserélje ki az erősen kopott alkatrészeket, és működés után ellenőrizze a földelőkapcsoló be- és kikapcsolt állapotát a megbízható földelés biztosítása érdekében.

——Öt megelőző reteszelési hiba:Jelentős biztonsági veszély, amely a földelőkapcsoló feszültség alatti zárásában, tévedésből feszültség alatti szakaszba lépésben stb. nyilvánul meg, ami hajlamos biztonsági balesetekre. A fő okok közé tartozik a törött, deformálódott, rosszul elhelyezett vagy elhasználódott reteszelőcsap és mechanizmus.

Hibaelhárítás:

1. Azonnal állítsa le a gépet és tiltsa le a működést.

2. Szerelje szét a reteszelő mechanizmust, cserélje ki a törött és deformálódott reteszelőcsapokat, állítsa be a mechanizmus beszerelési helyzetét, hogy biztosítsa a normál reteszműködést, és csak a teszt sikeres elvégzése után folytassa a működést.

-- Rendellenes energiatároló motor:Az energiatároló motor folyamatosan működik, vagy nem tud energiát tárolni, ami befolyásolja a megszakító működését. A fő okok közé tartozik a sérült vagy beragadt energiatároló végálláskapcsoló, az energiatároló motor meghibásodása, a meglazult vezetékek, valamint a rugó fáradása vagy törése.

Hibaelhárítás:

1. Azonnal kapcsolja ki az áramellátást, ha az energiatároló motor tovább jár, ellenőrizze a végálláskapcsolót, takarítsa el az elakadt törmeléket, és cserélje ki, ha sérült. 2. Ha a motor nem képes energiát tárolni, ellenőrizze a motort és a vezetékeket, cserélje ki a hibás motort, és javítsa ki vagy cserélje ki a fáradt vagy törött rugót a normál energiatárolás biztosítása érdekében.

——Nem lehet kinyitni a szekrényajtót:A szekrényajtót nem lehet normálisan kinyitni, ami befolyásolja a karbantartási munkákat. A fő okok közé tartozik a megszakító nem nyitott, a földelőkapcsoló nincs kinyitva, az öt-megelőző reteszelés reteszelve és a szekrényajtó mechanikus beszorulása.

Hibaelhárítás:

1. Győződjön meg arról, hogy mind a megszakító, mind a földelő kapcsoló nyitva van, hogy feloldja az öt-megelőző reteszelést.

2. Ha mechanikusan elakad, vigyen fel egy kis kenőolajat a feloldás elősegítésére; ne feszítse ki erőszakosan az ajtót, nehogy megsérüljön a szekrényajtó és a reteszelő mechanizmus.

II. Üzemeltetési és karbantartási javaslatok és biztonsági tippek

A forrásból eredő hibák megelőzése és a berendezés biztonságos és stabil működésének biztosítása érdekében a kezelőknek szigorúan be kell tartaniuk a következő követelményeket:

① Környezetvédelem: Tartsa szárazon és szellőztesse a szekrényt, rendszeresen tisztítsa meg a port, ellenőrizze a környezet hőmérsékletét és páratartalmát, és szereljen fel páramentesítő és fűtőberendezéseket a páralecsapódás és a szigetelés károsodásának elkerülése érdekében.

② Szabványos működés: Szigorúan hajtsa végre az öt megelőző reteszelés működését, tiltsa meg az olyan illegális műveleteket, mint a kézikocsi tolása/húzása teherrel, a szekrényajtó földelés nélküli kinyitása, valamint az illegális zárás/nyitás. Viseljen szigetelő kesztyűt és cipőt működés közben, hogy megfelelő munkát végezzen a személyi védelem terén.

③ Rendszeres karbantartás: Végezze el a megjelenés ellenőrzését, a vezetékek rögzítését, a szigetelés észlelését, a mechanizmusok kenését és az alkatrészek kalibrálását napi, negyedéves és éves ciklusok szerint, és időben cserélje ki az elöregedett és sérült alkatrészeket.

④ Sürgősségi ártalmatlanítás: sajátítsa el a különböző hibavizsgálati és -kezelési módszereket; azonnal állítsa le a gépet, hogy kivizsgálja, és a hibariasztást követően gyorsan ártalmatlanítsa, hogy elkerülje a hiba kiterjedését; ártalmatlanítás után rögzíteni kell a későbbi nyomon követhetőség érdekében.

⑤ Szakmai képzés: A kezelők szakmai képzésének megerősítése, hogy javítsák hibaazonosítási, kivizsgálási és vészhelyzeti ártalmatlanítási képességeiket.

A nagyfeszültségű kapcsolóberendezések biztonságos és stabil működése az energiarendszer megbízható áramellátásának alapja. Csak szabványos üzemeltetéssel, rendszeres karbantartással és tudományos vizsgálattal és ártalmatlanítással lehet időben kiküszöbölni a különféle biztonsági veszélyeket, biztosítva a biztonságos, rendezett és hatékony áramellátást, valamint szilárd garanciát nyújtva az ipari termelésre és az emberek megélhetési villamosenergia-felhasználására.

III. Teljes szöveges összefoglaló

A nagyfeszültségű kapcsolóberendezések biztonságos üzemeltetésének és karbantartásának lényegére összpontosítva ez a cikk szisztematikusan a gyakori hibák hat kategóriáját sorolja fel, lefedve az olyan alapvető alkatrészeket, mint a megszakítók, kézikocsi-mechanizmusok, szigetelőrendszerek, szekunder áramkörök, földelőkapcsolók és energiatároló mechanizmusok. Részletezi a különböző hibák megnyilvánulásait és kiváltó okait, és megfelelő tudományos és működőképes vizsgálati és kezelési módszereket biztosít, tisztázza a hibaelhárítás prioritási és szabványos folyamatát. Ugyanakkor öt üzemeltetési és karbantartási javaslatot tesz a helyszíni gyakorlattal kombinálva, átfogó és gyakorlatias referenciaként szolgálva az üzemeltetők számára.

Általánosságban elmondható, hogy a nagyfeszültségű kapcsolóberendezések legtöbb hibáját három tényező okozza: szabálytalan működés, idő előtti karbantartás és rossz környezeti feltételek, és a különböző hibák nyilvánvaló összefüggésben vannak (pl. a magas környezeti páratartalom hajlamos a szigetelés kisülésére, a laza csavarok pedig a fűtési és kisülési hibákra). Ezért az üzemeltetési eljárások szabványosítása, a rendszeres karbantartás erősítése és az üzemi környezet szigorú ellenőrzése a kulcsa a hibák megelőzésének és a berendezések biztonságos és stabil működésének, valamint fontos támogatása az energiarendszer megbízható áramellátásának.

IV. Gyakran Ismételt Kérdések (GYIK)

1. Milyen azonnali intézkedéseket kell tenni, ha a nagyfeszültségű kapcsolóberendezésből "sziszegő" kisülési hang hallatszik?

Válasz: Azonnal állítsa le a működést, földelje le a berendezést és kerülje a közeledést. Először ellenőrizze a páratartalmat, a szigetelés szennyeződését és a csavarok tömítettségét; kapcsolja be a párátlanítást, ha páralecsapódás lép fel, vagy cserélje ki az elöregedett/sérült szigetelési részeket, és a minősített szigetelési teszt után folytassa a működést.

2. Miért kell először az energiatárolót és az öt-megelőző reteszelést ellenőrizni, ha a megszakító nem hajlandó zárni?

Válasz: Ez két alapvető előfeltétele a bezárásnak. Az elégtelen energiatárolás azt jelenti, hogy nincs áram a záráshoz; unlocked relock lezárja a záró áramkört. Ezek első ellenőrzése gyorsan kiküszöböli a gyakori hibákat és javítja a hatékonyságot.

3. Lehet-e erősen tolni a kézikocsit, ha nehéz tolni/húzni?

Válasz: Nem. Az erőszakos nyomás károsítja az alkatrészeket és veszélyeket okoz. Először oldja ki a reteszelést, tisztítsa meg a sínpályát, ellenőrizze az alkatrészeket, és szükség esetén kenje meg, mielőtt zökkenőmentesen működne.

4. Hogyan lehet elkerülni a nagyfeszültségű kapcsolóberendezések érintkezőinek és kivezetéseinek túlmelegedési hibáit?

Válasz: Rendszeresen rögzítse a csavarokat, fényesítse az érintkezőket és alkalmazzon vezető pasztát, szabályozza a terhelést a túlterhelés elkerülése érdekében, és tartsa tisztán az érintkezési felületeket.

5. Miért kell azonnal leállítani a gépet karbantartás miatt, ha az öt-megelőző retesz meghibásodik?

Válasz: Ez egy alapvető biztonsági berendezés a helytelen működési balesetek megelőzésére. A meghibásodás áramütést vagy rövidzárlatot okozhat, ezért az újbóli használat előtt azonnal állítsa le a működést, hogy megjavítsa és helyreállítsa a reteszelés funkcióját.

6. Milyen kiegészítő intézkedések vannak a párátlanító berendezés felszerelésén kívül a szekrényben lévő erős páralecsapódás ellen?

Válasz: Tisztítsa meg a kábelárkot és tömítse le a réseket, helyezzen el szárítószereket, javítsa a szellőzést, és rendszeresen ellenőrizze a szekrény fűtőjét, hogy a páratartalom 50-70% között legyen.

7. Hogyan lehet gyorsan kivizsgálni a védőberendezés téves kioldásának okát?

Válasz: Ellenőrizze a másodlagos vezetékek tömítettségét, a CT/PT polaritást és a szigetelést, állítsa be a védelmi beállításokat, szüntesse meg az elektromágneses interferenciát, és észlelje a védőeszköz belső alkatrészeit.
