Hogyan biztosítják a nagyfeszültségű kapcsolóberendezések az energiaellátó rendszerek biztonságos és stabil működését?

Hogyan biztosítják a nagyfeszültségű kapcsolóberendezések az energiaellátó rendszerek biztonságos és stabil működését?

I. A nagyfeszültségű kapcsolóberendezések mag meghatározása és iparági elhelyezése

A nagyfeszültségű kapcsolóberendezések az áramelosztó berendezések teljes magkészlete az energiaátviteli és elosztórendszerben. Az általános villamosenergia-ipari szabványok szerint kifejezetten a 36 kV-nál nagyobb névleges üzemi feszültségű zárt kapcsolóberendezésekre vonatkozik, amelyek nagyfeszültségű áramkörök csatlakoztatását, leválasztását, felügyeletét, védelmét és vezérlését tudják megvalósítani. A hagyományos kisfeszültségű áramelosztó berendezésektől eltérően a nagyfeszültségű kapcsolóberendezések hosszú ideig feltöltött készenléti állapotban vannak, az idő nagy részében zárt állapotban maradnak, és csak a berendezés karbantartásakor, vezetékhibák és hálózati diszpécserek során hajtanak végre nyitási és kioldási műveleteket, rendkívül alacsony berendezés hibatűréssel és rendkívül magas megbízhatósági követelményekkel.

Az elektromos hálózatok, erőművek, ipari és bányászati ​​vállalkozások, valamint nagyméretű épületek áramelosztó rendszerei kulcsfontosságú csomópontjaként a nagyfeszültségű kapcsolóberendezések közvetlenül meghatározzák az áramellátás stabilitását, biztonságát és folytonosságát. Nem csak a hibaáramokat, például túlterhelést, rövidzárlatot és villám-túlfeszültséget tudja pontosan levágni, hanem megvalósítja az elektromos energia ésszerű elosztását, a vezetékek leválasztását és a berendezés védelmét is, így nélkülözhetetlen alapberendezéssé válik a nagy- és kisfeszültségű áramelosztó rendszerben. Az elmúlt 15 évben a teljesítményintelligencia fejlesztésével és a zöldítéssel a nagyfeszültségű megszakítók technológiája gyorsan iterálódott. A minimális olaj- és légfúvós megszakítókat fokozatosan korszerűsítették, és a kén-hexafluorid (SF6) megszakítók a jelenlegi nagyfeszültségű kapcsolóberendezések fő magkonfigurációjává váltak kiváló szigetelési és ívoltási teljesítményük miatt.

II. A kapcsolóberendezések feszültségszintjei teljes kategóriájú felosztása

A névleges üzemi feszültség szerint az energiaipar három kategóriába sorolja a kapcsolóberendezéseket: kisfeszültségű, középfeszültségű és nagyfeszültségű. A három típusú berendezés jelentős különbségeket mutat az alkalmazási forgatókönyvek, a szerkezeti konfiguráció és a biztonsági szabványok tekintetében, alkalmazkodva a különböző áramelosztási forgatókönyvek igényeihez:

1. Kisfeszültségű kapcsolóberendezés (LV)

≤ 1kV névleges üzemi feszültségével főként az áramelosztó transzformátorok kisfeszültségű oldalára szerelik fel, és széles körben használják a terminális áramelosztási forgatókönyvekben, például ipari műhelyekben, kereskedelmi épületekben és lakóközösségekben. Felelős a terminál elektromos energia elosztásáért és az alapáramkör-védelemért, egyszerű felépítéssel, kényelmes működéssel és alacsony karbantartási költséggel.

2. Középfeszültségű kapcsolóberendezés (MV)

A névleges üzemi feszültség tartomány 1kV ~ 75kV. Elterjedt berendezés az ipari termelésben, valamint a kis- és közepes méretű alállomásokon. Főleg generátorokhoz, betápláló áramkörökhöz, nagy motorokhoz, regionális átviteli és elosztó vezetékekhez és egyéb berendezésekhez igazodik, figyelembe véve az energiaelosztás hatékonyságát és a hibavédelmi képességeket, és alkalmazkodik a középkategóriás energiaátviteli forgatókönyvekhez.

3. Nagyfeszültségű kapcsolóberendezések (HV)

≥ 75kV névleges üzemi feszültséggel egy speciális berendezés a nagyfeszültségű áramátvitelhez és -elosztáshoz. Nagyfeszültségű, nagyáramú és nagy terhelésű munkakörülményekre tervezték, fokozott biztonsági védelmi eszközök és precíziós felügyeleti alkatrészek teljes készletével van felszerelve. Főleg nagy kockázatú és nagy terhelésű energiaellátási forgatókönyvekben használják, mint például nagy alállomások, erőművek, tartományokon átnyúló távvezetékek, petrolkémiai ipar és kohászati ​​nehézipar, és a nagyfeszültségű villamosenergia-hálózatok stabil működésének alapvető garanciája.

III. A nagyfeszültségű kapcsolóberendezések teljes magösszetevőinek és funkcióinak részletes magyarázata

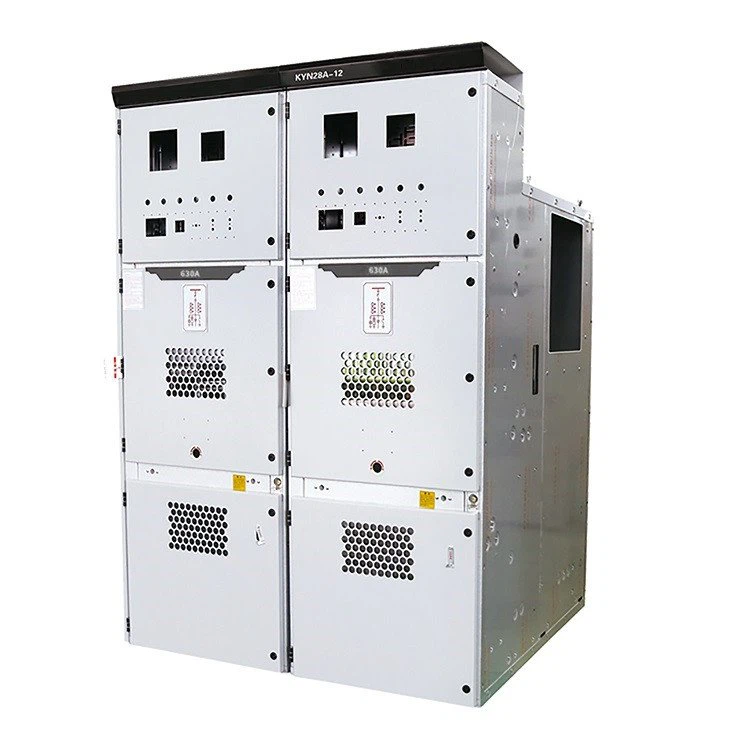

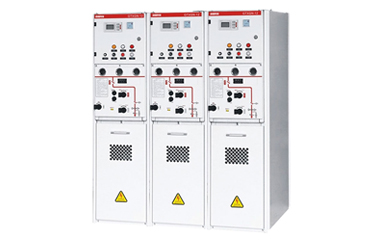

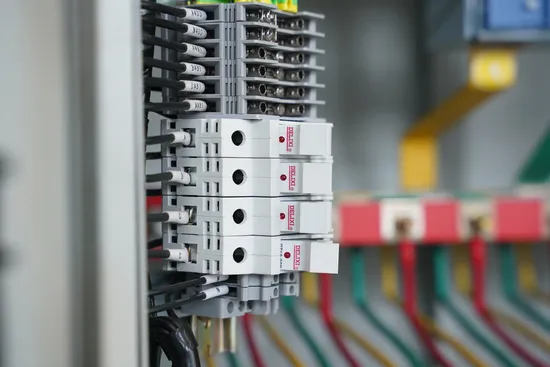

A nagyfeszültségű kapcsolóberendezések moduláris, zárt szekrényes szerkezettel rendelkeznek, amely beltéri és kültéri beépítési formára oszlik. Az egész három modulból áll: elsődleges főáramköri berendezés, másodlagos vezérlő- és felügyeleti berendezés, valamint biztonsági védelmi berendezés. Az összes komponens együtt működik egy teljes áramelosztási, védelmi és felügyeleti rendszer felépítésében. Az alapkomponensek funkciói a következők:

1. Nagyfeszültségű áramköri megszakító (Magas végrehajtó komponens)

A nagyfeszültségű kapcsolóberendezések "szíveként" ismert, ez az egyetlen olyan központi elem, amely képes be- és kikapcsolni az áramköröket terheléssel, és megszakítja a rövidzárlati hibaáramokat. A berendezés válaszsebessége elérheti a milliszekundumot. Ha túlterhelés, rövidzárlat, szivárgás és egyéb hibák lépnek fel a vezetékben, azonnal megszakíthatja a hibaáramkört, megakadályozhatja a hiba továbbterjedését, valamint megvédheti a háttérberendezést és a teljes távvezetéket. Jelenleg a fő típus az SF6 megszakító, amelynek előnyei az erős ívoltási képesség, a jó szigetelési teljesítmény, az alacsony meghibásodási arány és a hosszú élettartam, amely alkalmazkodik a hosszú távú megszakítás nélküli működési feltételekhez.

2. Műszertranszformátorok (a megfigyelés és mérés alapja)

Áramtranszformátorokra (CT) és feszültségtranszformátorokra (VT) osztva a kapcsolóberendezések "érzékszervei". A fő funkció a nagyfeszültség és a nagyáram szabványos kisfeszültségű és kisáramú jelekké alakítása. Egyrészt pontos adatokat szolgáltat a műszeres méréshez és a teljesítményadatok figyeléséhez; másrészt kioldó jeleket ad a védőrelék számára, megvalósítva az automatikus hibajelzést és kioldást, valamint biztosítja az energiarendszer látható és szabályozható működését.

3. Földelő kapcsoló (a biztonsági védelem magja)

Ez egy kötelező biztonsági alkatrész, főként a berendezések karbantartási körülményei között használják. A megszakító és a szakaszolókapcsoló kinyitása és kikapcsolása után a földelőkapcsoló gyorsan létrehozhat egy földelő áramkört, teljesen felszabadítja a vezetékben és a berendezésben maradó indukált töltéseket és maradékfeszültséget, kiküszöböli a feszültség alatti működés rejtett veszélyét, és teljes mértékben biztosítja a karbantartó személyzet személyes biztonságát és a berendezések biztonságát.

4. Step-Up/Step-Down Transformer

Ez a kapcsolóberendezések legnagyobb és legdrágább teljesítményátalakító berendezése. A fokozatos transzformátorokat főként az átviteli végén használják az átviteli áram csökkentésére a feszültség növelésével és a nagy távolságú átvitelnél az energiaveszteség csökkentésével; Az áramelosztó terminálon leléptető transzformátorokat használnak a nagyfeszültségű villamos energia ipari és polgári berendezések számára alkalmas kisfeszültségű villamos energiává történő átalakítására, hatékony átvitelt és a villamos energia ésszerű adaptációját valósítva meg.

5. Leválasztó kapcsoló (leválasztó alkatrész)

Leválasztóként is ismert mechanikus kézi kapcsoló ívoltó funkció nélkül, és szigorúan tilos terheléssel működni. Fő funkciója a berendezések és az elektromos hálózat közötti fizikai leválasztás megvalósítása, nyilvánvaló kikapcsolási töréspont kialakítása, biztonságos működési feltételek biztosítása a berendezések karbantartásához és a vezetékes üzemeltetéshez és karbantartáshoz, valamint a nagyfeszültségű üzemeltetés alapvető biztonsági garanciális eszköze.

6. Védőrelé (intelligens vezérlőelem)

A kapcsolóberendezés "intelligens agya" a nap 24 órájában valós időben figyelheti az üzemi paramétereket, például a hálózati feszültséget, áramerősséget és hőmérsékletet, és pontosan azonosíthatja a rendellenes működési körülményeket, például rövidzárlatot, túlterhelést és földzárlatot. Amint egy hibát észlel, azonnal utasítást küld a megszakító kioldására, és egyidejűleg kioltja a hibaívet és rögzíti a hibaadatokat, megvalósítva a gyors hibaleválasztást és nyomon követhetőséget.

7. Gyűjtők (elektromos energiaátviteli csatorna)

Alacsony impedanciájú vezető anyagokból készült, ez az elektromos energia átvitelének fő csatornája a kapcsolóberendezésen belül. Felelős az összes központi elem, például megszakítók, transzformátorok és transzformátorok csatlakoztatásáért, biztosítva az elektromos energia hatékony és stabil átvitelét a szekrényben. Anyagminősége és beépítési folyamata közvetlenül befolyásolja a kapcsolóberendezés általános átviteli hatékonyságát.

8. Túlfeszültség-levezetők és földelőhálózat (túlfeszültség-védelmi rendszer)

A túlfeszültség-levezetőket kifejezetten tranziens nagyfeszültségű ütközésekre, például villám-túlfeszültségre és kapcsolási túlfeszültségre tervezték. Gyorsan elnyelhetik a túlfeszültség-energiát, és elkerülhetik a berendezések szigetelőrétegeinek nagyfeszültségű meghibásodását; a tartó földelő rács föld alatti fémelektródákból és földelőrudakból áll, amelyek gyorsan képesek a hibaáramot és a túlfeszültséget a földbe vezetni, így kettős védelmet nyújtanak a berendezések tranziens nagyfeszültségű károsodásai ellen.

9. Kontaktor

Alkalmas kisfeszültségű, 1 kV alatti segédáramkörökhöz, gyakran távolról is képes be- és kikapcsolni a vezérlőáramköröket és a tápáramköröket, főként a terhelések, például motorok, kondenzátorok és világítóberendezések vezérlésére. A megszakítókhoz képest a kontaktorok nagyobb működési frekvenciával és hosszabb mechanikai élettartammal rendelkeznek, de nincs nagyfeszültségű hibamegszakító képességük, és csak kisfeszültségű segédvezérlő alkatrészként használják őket.

IV. A nagyfeszültségű kapcsolóberendezések két fő típusa és előnyeik és hátrányaik összehasonlítása

A különböző szigetelési közegek szerint az ipar a nagyfeszültségű kapcsolóberendezéseket két kategóriába sorolja: légszigetelt kapcsolóberendezések (AIS) és gázszigetelt kapcsolóberendezések (GIS). A kettő jelentős különbségeket mutat az alkalmazkodási forgatókönyvekben, a teljesítményjellemzőkben, valamint az üzemeltetési és karbantartási költségekben:

1. Légszigetelt kapcsolóberendezés (AIS)

A természetes levegővel mint szigetelő közeggel ez a hagyományos nagyfeszültségű kapcsolóberendezések fő típusa. Fő előnyei az egyszerű felépítés, az alacsony költség, a kényelmes telepítés, az intuitív hibadiagnosztika és az alacsony napi karbantartási nehézség; hátránya a nagy szekrénytérfogat, a környezet által nagymértékben befolyásolt szigetelési teljesítmény, valamint a könnyű szigetelésromlás nedves, poros és szennyezett környezetben. Főleg kültéri hagyományos alállomásokhoz és jó munkakörülményeket biztosító nagyfeszültségű áramelosztási forgatókönyvekhez alkalmas.

2. Gázszigetelt kapcsolóberendezések (GIS)

A nagy tisztaságú kén-hexafluorid (SF6) gáz szigetelésként és ívoltó közegként minden feszültség alatt álló alkatrészt tömített a gázzal töltött szekrényben. Fő előnyei a kompakt szekrény, a kis alapterület, a stabil szigetelési teljesítmény, amelyet nem befolyásol a külső por, a páratartalom és a zord időjárás, a rendkívül magas működési megbízhatóság és a rendkívül alacsony meghibásodási arány; hátránya a magas berendezésköltség, a bonyolult karbantartási folyamat és a tömítési teljesítményre vonatkozó szigorú követelmények. Főleg csúcskategóriás forgatókönyvekhez alkalmas, mint például városi alállomások, zárt géptermek, zord munkakörülmények és nagy sűrűségű energiaátvitel.

V. A nagyfeszültségű kapcsolóberendezések gyakori hibái és szabványos hibaelhárítási sémái

A nagyfeszültségű kapcsolóberendezések általános meghibásodási aránya alacsony, de a hosszú távú működés, a környezeti erózió, a nem megfelelő működés és az alkatrészek elöregedése különféle hibákat okozhat. Az élvonalbeli üzemeltetési és karbantartási tapasztalatokkal kombinálva ez a cikk a nagyfrekvenciás hibák okait és szabványosított megoldásokat sorolja fel, amelyek alkalmasak a napi ellenőrzési és berendezés-karbantartási munkákra:

1. A kezelőkar nem zárható: Leginkább a rozsda, beszorulás, a belső zárszerkezet elöregedése vagy a nem megfelelő kulcsok okozzák. Kezelési mód: Ellenőrizze a speciális kezelőkulcsot, tisztítsa meg és tisztítsa meg a reteszelő mechanizmust, adjon hozzá speciális kenőzsírt, és közvetlenül cserélje ki a sérült alkatrészeket, hogy biztosítsa a mechanikus reteszelés normál működését.

2. Rendellenes zaj a szekrényen belül: A fő ok az elektromágneses rezgés, amelyet a válaszfallemez meglazult rögzítőcsavarjai és a tömszelencelemezhez érő kábelek okoznak. Kezelési módszer: Húzza meg teljesen a szekrény elválasztó lemezének csavarjait, és hordjon fel tömítőanyagot a kábel interfész rögzítéséhez, hogy kiküszöbölje az érintkezési vibrációs zajt.

3. Túlmelegedett vezetékcsatlakozások: Főleg a laza csavarok, a hosszú távú túlterhelés és a túlzott érintkezési ellenállás okozza. Kezelési módszer: Szigorúan a berendezés névleges áramának megfelelően működjön, rögzítse az összes vezetékcsavart, és időben cserélje ki az elöregedett és oxidált gyűjtősíneket és kötéseket.

4. Nem minősített szigetelési teszt és gyakori földelési hibák: A fő okok a repedezett, nedves és szennyezett szigetelők, amelyek a szigetelési teljesítmény jelentős csökkenéséhez vezetnek. Kezelés módja: Cserélje ki a sérült szigetelőket, tisztítsa meg a szekrény szigetelő elemeit speciális szigetelő tisztítószerekkel, és alaposan szárítsa meg a nedves területeket a szigetelési teljesítmény helyreállítása érdekében.

5. A védőredőnyök rendellenes nyitása és zárása: A redőnyök deformációja, az olaj hiánya a mozgó alkatrészekben és a különféle elemek elakadása a normál nyitás és zárás kudarcához vezet. Kezelés módja: Tisztítsa meg a mozgó részekben lévő apróságokat, javítsa ki a deformálódott redőnyöket, adjon hozzá kenőolajat, és állítsa be a nyitás és zárás pontosságát.

6. Állapotjelző lámpák kialudása: A gyakori okok közé tartozik az izzó sérülése, a biztosíték/ellenállás kiégése, a segédkapcsolók rossz érintkezése és a végálláskapcsoló hibái. Kezelés módja: Cserélje ki a sérült izzókat és biztosítékokat, tisztítsa meg a segédkapcsolók érintkezőit, és ellenőrizze a megszakító működési állapotát a terminálon.

7. A vezérlőegység nem megfelelő működése: A fő okok a sorkapocs meglazult csavarjai és a vezérlődugó rossz érintkezése. Kezelés módja: Rögzítse az összes csatlakozócsavart, dugja vissza és rögzítse a vezérlőcsatlakozót, hogy biztosítsa a stabil vezetékkontaktust.

VI. A nagyfeszültségű kapcsolóberendezések öt fő megelőző védelmi funkciói (biztonsági mag)

Az öt-megelőző reteszelő funkció a nagyfeszültségű kapcsolóberendezések alapvető biztonsági kialakítása, amely az iparban kötelező szabványos konfiguráció. Mechanikusan képes kiküszöbölni az emberi hibás működésből eredő súlyos árambaleseteket, és a nagyfeszültségű üzembiztonság alapvető garanciája:

1. Akadályozza meg a bezáródást teherrel: A megszakító kocsi próbaállásban történő zárása után a mechanikus reteszelés reteszeli a kocsit, amely nem tolható feszültség alatti üzemi helyzetbe, kiküszöbölve a terheléses záródás balesetét.

2. A földelő vezetékkel akadályozza meg a zárást: Amikor a szekrény földelőkapcsolója zárt helyzetben van, a megszakítót nem lehet lezárni és bekapcsolni, elkerülve a rövidzárlatot és a kényszerített erőátvitel által okozott robbanást a földelővezeték eltávolítása nélkül.

3. Akadályozza meg a véletlen bejutást az élő intervallumba: Amikor a megszakító zárt és feszültség alatt van, a szekrény hátsó ajtaját a mechanikus zár zárja, és nem nyitható, így megakadályozza, hogy a személyzet belépjen a feszültség alatt álló területre és áramütést szenvedjen.

4. Akadályozza meg a földelő vezeték lelógását elektromos árammal: Amikor a megszakító zárt és feszültség alatt van, a földelő kapcsoló működési mechanizmusa le van zárva, és nem zárható és nem földelhető, kiküszöbölve a rövidzárlati hibát, amelyet a földelő vezeték elektromos lógása okoz.

5. Kerülje el, hogy a kést terheléssel meghúzza: Amikor a megszakító terhelés mellett zárt állapotban van, a kocsit nem lehet kimozdítani munkahelyzetből, és tilos a leválasztó kapcsolót terhelés mellett kinyitni.

VII. A teljes szöveg alapvető összefoglalása

A nagyfeszültségű kapcsolóberendezések a 75 kV feletti nagyfeszültségű villamosenergia-rendszerek áramelosztó berendezéseinek magkészlete. A moduláris komponensek, például megszakítók, műszertranszformátorok, relék és földelőrendszerek összehangolt munkájára támaszkodva öt alapvető funkciót integrál: elektromos energiaelosztás, áramkör-vezérlés, hibavédelem, biztonsági védelem és valós idejű felügyelet. Kategóriákat tekintve elsősorban két típusra oszlik: az egyszerű felépítésű, kényelmes üzemeltetéssel és karbantartással rendelkező AIS légszigetelt kapcsolóberendezésekre, valamint a stabil teljesítményű, csúcskategóriás forgatókönyvekre alkalmas GIS gázszigetelésű kapcsolóberendezésekre.

A berendezés összességében alacsony meghibásodási arány, hosszú élettartam és nagy megbízhatóság jellemzi, és hosszú ideig készenléti állapotban van. Alapvető biztonsági garanciája a szabványos, öt-megelőző reteszelő kialakítás, valamint a tökéletes túlfeszültség, túlterhelés és rövidzárlat elleni védelem. A napi működési hibákat többnyire az alkatrészek elöregedése, a laza beszerelés, a környezeti erózió és a nem megfelelő működés okozza, a hiba valószínűsége pedig nagymértékben csökkenthető rendszeres ellenőrzéssel és szabványosított üzemeltetéssel és karbantartással. Az olyan területeken, mint az elektromos hálózat átvitele, az ipari áramelosztás és az új energiaellátás, a nagyfeszültségű kapcsolóberendezések stabil működése a kulcsfontosságú alapja a teljes villamosenergia-rendszer biztonságos, hatékony és folyamatos működésének.

VIII. Nagyfrekvenciás GYIK (Iparági általános)

1. kérdés: Mi a fő különbség a nagyfeszültségű és a kisfeszültségű kapcsolóberendezések között?

A1: Az alapvető különbségek a névleges feszültségben, a szigetelési szintben és a funkcionális elhelyezésben rejlenek. A nagyfeszültségű kapcsolóberendezések (≥75 kV) nagyfeszültségű ívoltással, rövidzárlat-megszakító képességgel és öt védelmi védelemmel rendelkeznek, amelyet a fővonali átvitelre használnak; A kisfeszültségű kapcsolóberendezéseket (≤1kV) csak kapocsáram-elosztásra használják, egyszerű felépítéssel, nagyfeszültség elleni védelem nélkül.

2. kérdés: Hogyan válasszunk GIS és AIS nagyfeszültségű kapcsolóberendezések között?

V2: Válassza az AIS-t a hagyományos kültéri, jó munkakörülményekhez és korlátozott költségvetéshez; válassza a GIS-t városi központi területekhez, zárt géptermekhez, zord munkakörülményekhez és korlátozott helyekhez.

3. kérdés: Működtethetők-e gyakran a nagyfeszültségű kapcsolóberendezések?

A3: Nem. A nagyfeszültségű megszakítók gyakori teherhordó működése tilos; csak a kisfeszültségű mágneskapcsolók képesek gyakran be- és kikapcsolni a segédáramköröket, különben felgyorsítja a berendezés elöregedését és rejtett veszélyeket okoz.

4. kérdés: A nagyfeszültségű kapcsolóberendezések öt-megelőző funkciója manuálisan kioldható?

A4: Szigorúan tilos engedély nélkül kiadni. Csak szakképzett kezelő és karbantartó személyzet nyithatja ideiglenesen az előírásoknak megfelelően a karbantartás során és a biztonsági óvintézkedések megtétele után, és az üzemeltetés után azonnal helyre kell állítani.

5. kérdés: Melyek a főbb veszélyek és kezelési elvek a túlmelegedett kapcsolóberendezések csatlakozásainál?

A5: A veszélyek közé tartozik a felgyorsuló alkatrészek öregedése, ami rövidzárlatot és akár tüzet is okozhat; kezelési elvek: terhelés ellenőrzése, ízületek rögzítése, öregedő alkatrészek cseréje és túlterhelés megszüntetése.

6. kérdés: Szükséges-e karbantartás miatt leállítani, ha rendellenes zaj van a nagyfeszültségű kapcsolóberendezésben?

A6: Igen. A rendellenes zaj korai figyelmeztetés a berendezés rendellenességére. Ha hosszabb ideig nem ellenőrzi, az hibákat okoz. A működés folytatása előtt azonnal le kell állítani a rejtett veszélyek ellenőrzése és kiküszöbölése érdekében.

7. kérdés: Milyen mutatókat kell naponta észlelni az SF6 gázszigetelésű kapcsolóberendezéseknél?

A7: Rendszeresen észleli az SF6 gázt (nyomás, tisztaság, mikrovíz) és a szekrény légtömörségét, és ellenőrizze a szigetelés teljesítményét és a mechanikai működés rugalmasságát.
