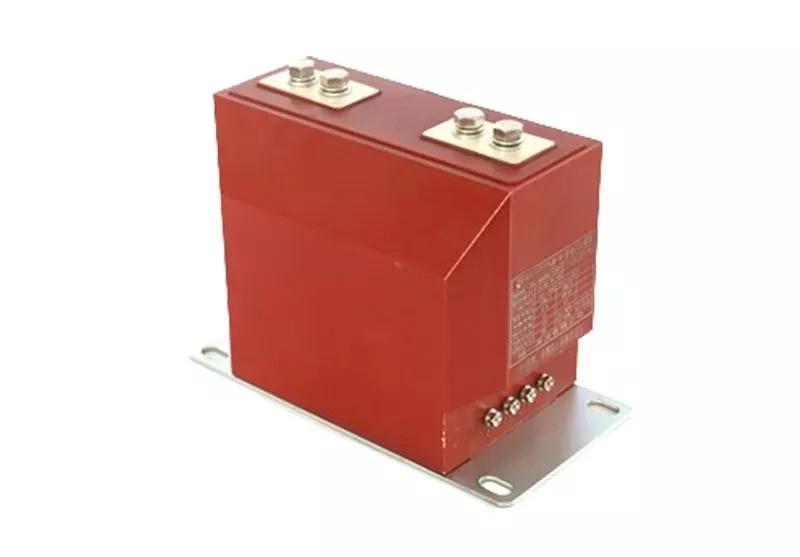

LZZBJ megerősített epoxigyanta öntött oszlop típusú áramváltó

Az LZZBJ megerősített epoxigyanta öntött oszlop típusú áramtranszformátor a Ceho gyár egyik terméke, különféle típusú elektromos eszközöket kínálunk, amelyek közül választhat, és versenyképes árakat kínálunk. Ha kiváló minőségű, nagy hatékonyságú és könnyen karbantartható megoldásokat szeretne kapni, vegye fel velünk a kapcsolatot, hogy megkapja gyári árlistánkat. Új és régi vásárlókat egyaránt szeretettel várnak.

Kérdés küldése

termékleírás

A Ceho kiváló minőségű LZZBJ megerősített epoxigyanta öntött oszlop típusú áramtranszformátorokat kínál. Repedés- és ütésálló, nagy mechanikai igénybevételnek kitett szekrényekhez alkalmas; Teljesen tömített oszlop: P1/P2 M10-M16 réz/alumínium rudak vagy duplalyukú rudak, 4 × Φ 14 mm alappal, és bármilyen irányban felszerelhető linearitás. Másodlagos kapocs: 6-12 mag a védőburkolaton belül, dupla tekercsekkel (0,2S/0,5/5P10/10P10) vagy három tekercseléssel bővíthető (mérés + védelem + maradék); Alacsony hőmérséklet: -25 ℃ - +40 ℃, magasság: ≤ 2 000 m3, páratartalom: 000 m3 páralecsapódás; V-0 égésgátló fokozat, CTI ≥ 600, megfelel az RoHS-nek;Tömeg: 25-35 kg 10 kV-os osztályhoz; 24 kV fokozat 32-45 kg 40,5 kV osztály ≤ 81 kg.

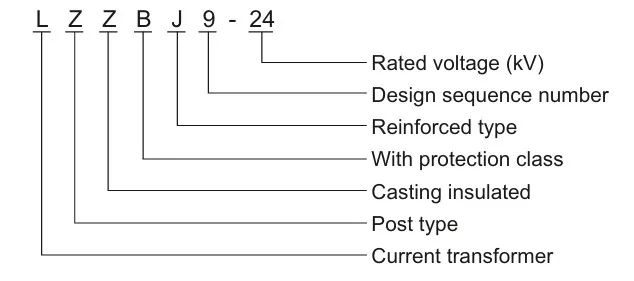

Modell

Termékparaméterek

NEM	Tétel			Egység	Érték
1	Névleges feszültség			KV	40.5
2	Névleges szigetelés szint	Teljesítmény frekvencia ellenáll a feszültségnek	Száraz teszt		95
			Nedves teszt		80
		Villámimpulzusálló feszültség (csúcs)			185
3	Névleges áram			A	1250,1600,2000
4	Névleges rövidzárlati megszakítóáram			A	20,25,31.5
5	Névleges működési sorrend				0-0,3s-kombináció-180-as-kombináció
6	Névleges rövidzárlati áram megszakítási idők			alkalommal	12
7	Névleges rövidzárlati záróáram (csúcs)			A	50,63,80
8	Névleges csúcsellenállási áram
9	Névleges rövid idejű ellenállási áram			A	20,25,31.5
10	Névleges rövidzárlati folyamatos áram			S	4
11	Átlagos nyitási sebesség			m/s	1,5±0,2
12	Átlagos zárási sebesség				0,7±0,2
13	Kapcsolattartó zárási visszapattanási ideje			s	≤2
14	Háromfázisú kombinált (perc)kapu szinkron időkülönbség				≤2
15	Záróra				≤150
16	Nyitva tartás				≤60
17	Mechanikai élettartam			alkalommal	10000
18	Névleges üzemi feszültség és segédáramkör névleges feszültsége			V	DC220,110,24
					AC220,110,24
19	DC ellenállás fázisáramkörenként (transzformátor nélkül)			m Ó	≤100
20	A dinamikus és statikus érintkezők lehetővé teszik a kopásvastagságot			mm	3
21	súly			kg	800

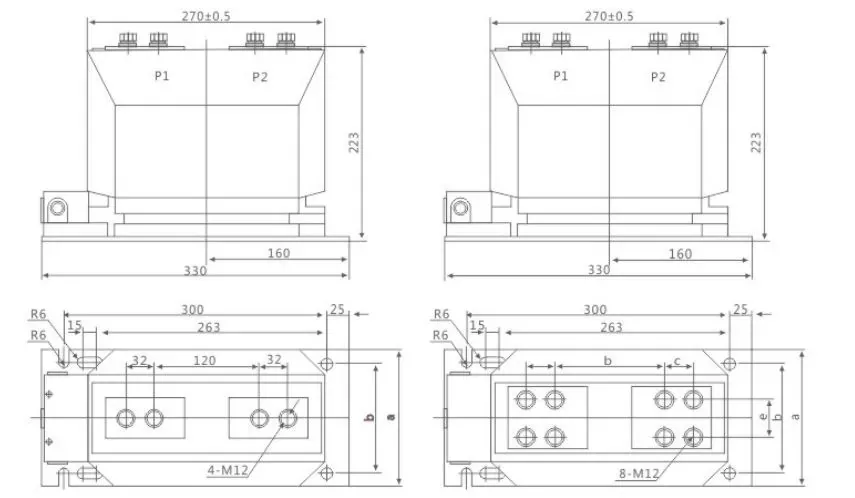

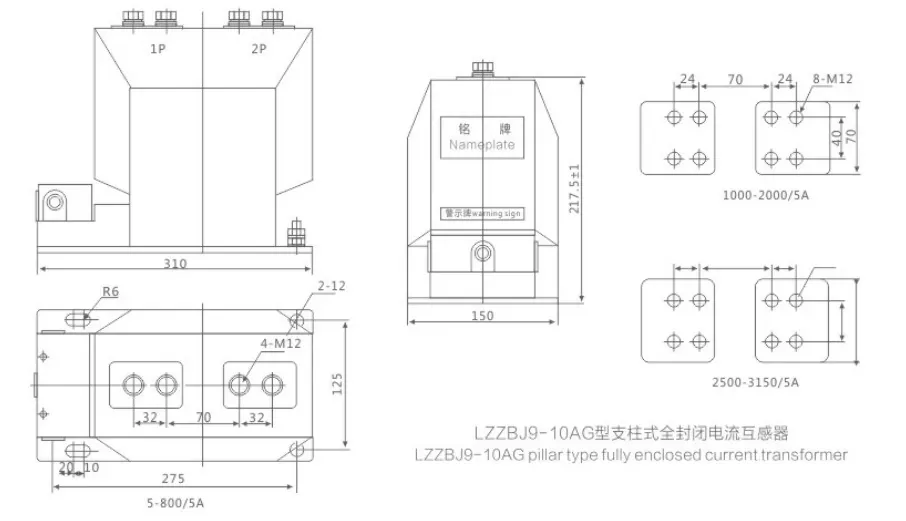

Rajz

Gyors kiválasztás ellenőrzése

1. Névleges feszültség → Válassza a 7,2 kV / 12 kV / 24 kV / 40,5 kV lehetőséget

2. Névleges primer áram → A terhelés vagy a gyűjtősín specifikációi szerint (100A, 300A, 600A, 1250A)

3. Pontosság és terhelés → Mérés 0,2S/0,5 (10-20 VA); 5P10/10P15 (15-30 VA) védelme

4. Rövid idejű hőáram → Hasonlítsa össze a rendszer rövidzárlati áramát (20 kA, 31,5 kA, 50 kA, 80 kA/1 s)

5. Beépítési mód → Oszlop függőleges/oldalra szerelés/fejjel lefelé szerelés; Az alap 4-M12 feszítőcsavarokkal van rögzítve

6. Különleges követelmények: 3000 m magas tengerszint feletti magasság, alacsony hőmérséklet -40 ℃, szennyezés elleni védelem, III. fokozat, kettős átalakítási arány, csap típusú, árnyékoló burkolattal
