LZZB epoxigyanta öntött szigetelt oszlop típusú áramtranszformátor

Az LZZB epoxigyanta öntött szigetelt oszlop típusú áramtranszformátor egy teljesen zárt termék, epoxigyanta öntött oszlopszerkezettel. 5DHz/60Hz névleges frekvenciájú és 40,5kV névleges feszültségű villamosenergia- és árammérési relévédelemre alkalmazható. A termék jellemzői közé tartozik a nagy dinamikus hőstabilitás, a kétszer akkora kimeneti kapacitás, a stabil szigetelési teljesítmény és a szennyeződésállóság.

Az LZZBJ9-35 primer tekercsét, szekunder tekercsét, gyűrűs magját és tekercsét epoxigyanta öntött szigetelőkbe csomagolják. Ez egy teljesen zárt szerkezet, kiváló hőszigetelő képességgel és nedvességálló képességgel rendelkezik. A másodlagos bekötési ponton egy csatlakozódoboz található. A csatlakozódoboz elején és oldalán található egy-egy lyuk, amely illeszkedik a vezetékkimenet termináljához, és a vezetékkimenethez használható. A termék alaplemezén földelő csavarok és négy szerelőlyuk található a telepítéshez.

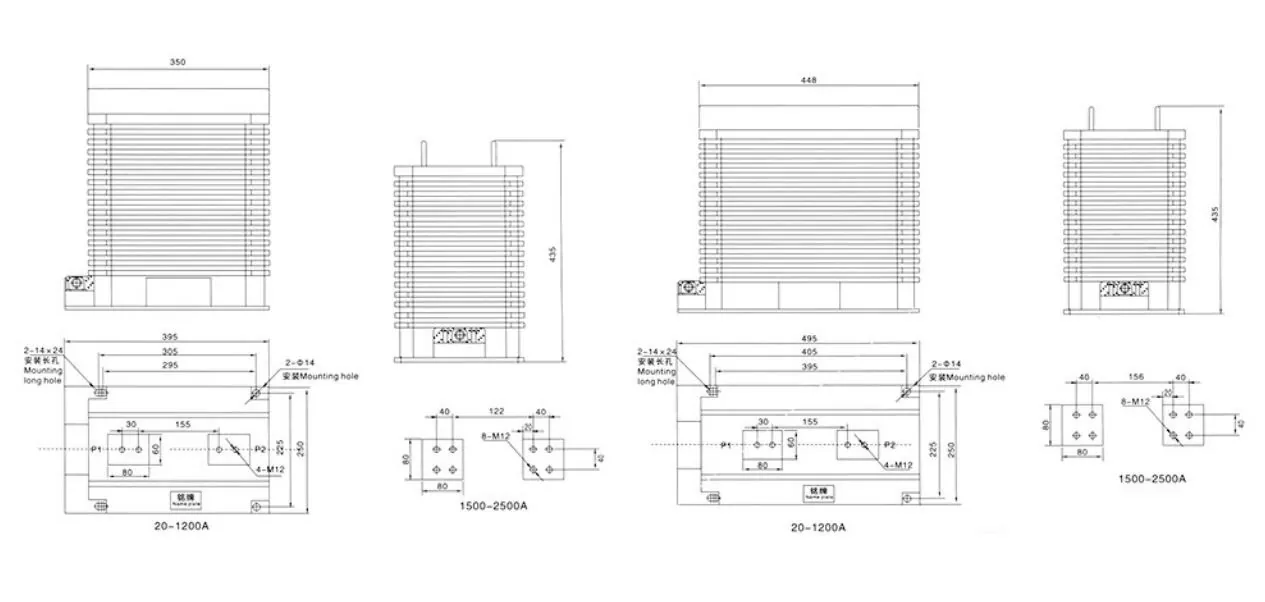

Termékrajz

Fő műszaki paraméter (LZZB9-35/250W1)

1.Névleges szigetelési szint: 40,5/95/185kV

2. Terhelés teljesítménytényezője: cos ø=0,8 (Késés)

3. Névleges szekunder áram: 5A (vagy 2A, 1A)

4. Névleges frekvencia: 50 Hz vagy 60 Hz

5. Környezeti hőmérséklet: -5 ℃ ~ +40 ℃

6. Termékszabvány: IEC185,GB1208-2006

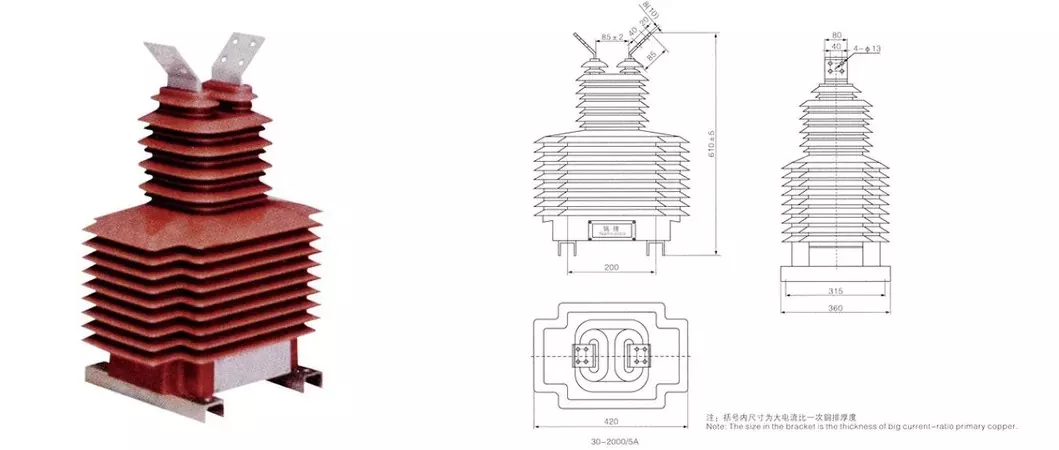

Teljes méret

Az LZZB epoxigyanta öntött szigetelt oszlop típusú áramtranszformátort a KYN28A, XGN15 és HXGN17 légszigetelt kapcsolószekrényekre alkalmazzák. Nagyfeszültségű helyiségek gyűrűs főegységekhez, dobozos transzformátorokhoz és kábelelosztó dobozokhoz; Erőművi villamosenergia-fogyasztás, ipari és bányászati ​​elosztó helyiség mérés/védelem; Nagy magasságban, magas páratartalmú és erősen szennyezett területeken (nem kötelező a megnövelt mászási távolságú környezetszennyezés elleni típus)

GYIK

K: Hogyan tesztelted?

V: Kérjük, forduljon munkatársainkhoz. Részletesen elmagyarázza a tesztelési folyamatot.

K: Mik az ár feltételei?

V: FOB, CFR és CIF az Ön igényeitől függ.

K: Ha nincs rajzunk, készíthetsz nekem rajzot?

V. Igen, elküldjük Önnek a rajzot, ha részletesen megadja a specifikációkat.

K: Mikor kaphatom meg a mintát?

V: A minta specifikációitól függ.

K: Megtalálom a terméket a katalógusában; elkészítenéd nekem ezt a terméket?

V: Igen, a katalógusokban szereplő összes terméket elkészítjük.
