HB-12 környezetbarát gázszigetelt gyűrűs főegység

A Ceho egy kínai gyártó, és bátran vásárolhatja meg HB-12 környezetbarát gázszigetelt gyűrűs főegységünket. És a legjobb értékesítés utáni szolgáltatást és időben történő szállítást kínáljuk Önnek. Ez a gyűrűs főegység egy 12 KV-os, háromfázisú AC 50 Hz-es, egybuszos és egybusz-szegmens rendszerű áramelosztó eszköz teljes készlete.

Kérdés küldése

termékleírás

A HB-12 környezetbarát gázszigetelt gyűrűs főegység egy komplett elosztó berendezés 12KV feszültséggel, háromfázisú AC 50Hz, egysínes és egysínszakasz rendszerrel. Egyszerű szerkezetű, rugalmas működésű, megbízható reteszeléssel és kényelmes telepítéssel rendelkezik. A különböző felhasználók számára kielégítő műszaki megoldásokat lehet biztosítani a különböző alkalmazásokhoz. A szenzortechnológia, az automatikus vezérléstechnika és az információtechnológia, valamint a fejlett műszaki teljesítmény és az egyszerű és rugalmas összeszerelési megoldások alkalmazásával képes megfelelni a folyamatosan változó piaci igényeknek, és megfelel az elektromos hálózatok intelligens követelményeinek.

A HB-12 környezetbarát gázszigetelt gyűrűs főegység ipari és polgári kábelgyűrűs hálózatokhoz és elosztóhálózati terminálprojektekhez használható. Ami az elektromos energia fogadását és elosztását illeti, különösen alkalmas városi lakott területeken, kis szekunder alállomásokon, kapcsolóirodákban, kábelelágazásokban, dobozos alállomásokban, ipari és bányászati vállalkozásokban, bevásárlóközpontokban, repülőtereken, metrókban, szélenergia-termelésben, kórházakban, sportpályákon, vasutakban, alagutakban és egyéb helyeken.

Szolgáltatási feltételek

Környezeti levegő hőmérséklet: -40℃-+50℃

Páratartalom: Maximális átlagos relatív érték, napi <95%, havi <90%

Tengerszint feletti magasság: ≤4000 M

Szeizmikus ellenállás: 8 fok

Speciális feltételek melletti használat megegyezés szerint lehetséges

Modell

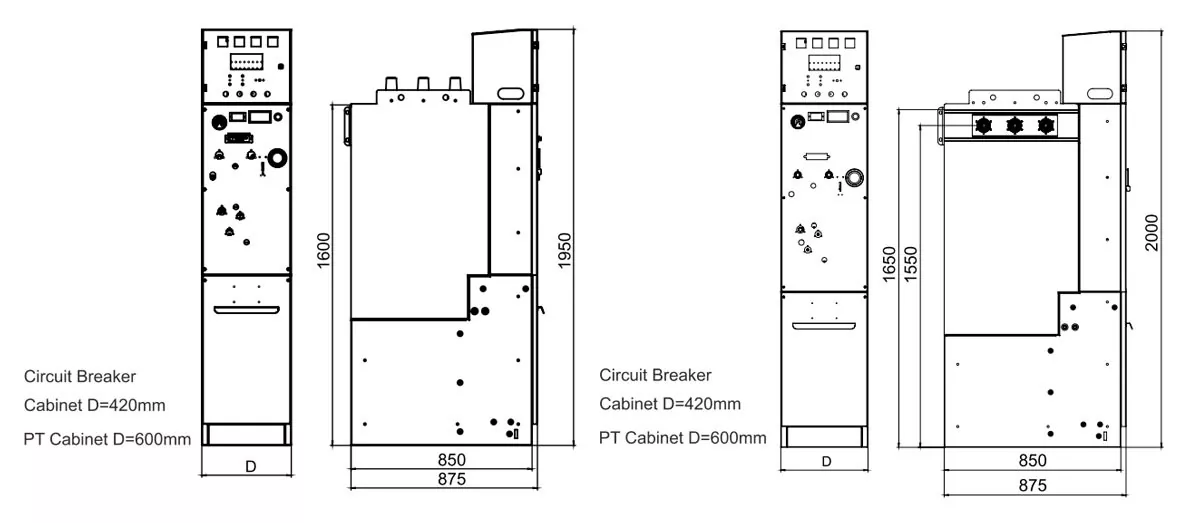

A kapcsolóberendezés méretei

Szekrény mérete (Sz × M × Ma)	Megszakító szekrény	Kábelcsatlakozó szekrény	PT szekrény

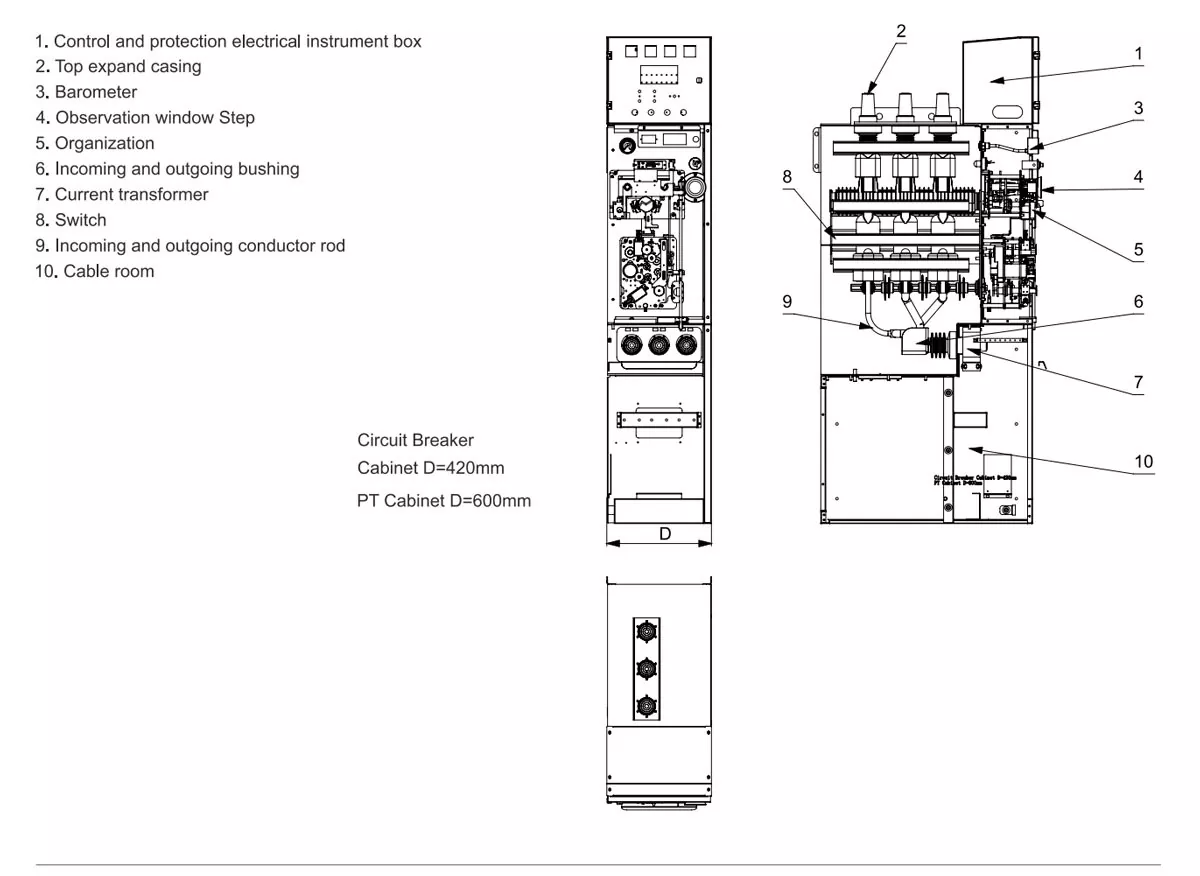

Csúcs bővítés	420×850×1950	420×850×1950	600×850×1950

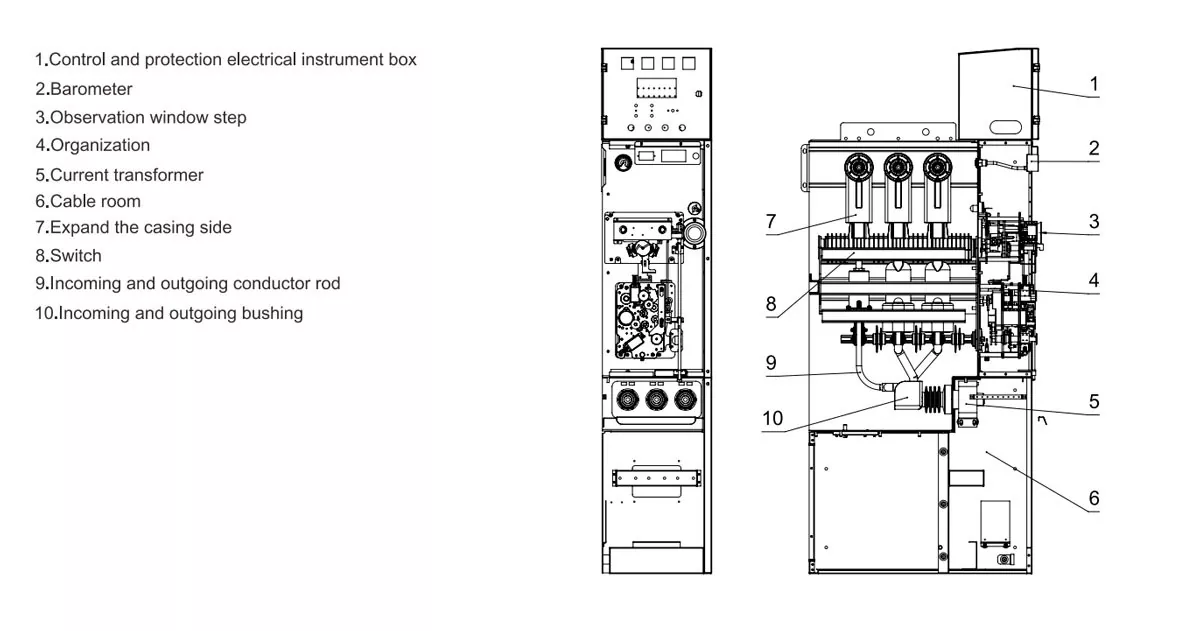

Oldalsó bővítés	420×850×2000	420×850×2000	600×850×1950

Műszaki paraméter

A Környezeti Gázszigetelt RMU főbb műszaki paraméterei

Névleges feszültség	kV	12
Névleges áram	A	630
Ív oltási módszer		Vákuumkapcsoló cső
szigetelési módszer		Tiszta levegő vagy nitrogén
Névleges rövidzárlati megszakító áram	kV	20
Névleges rövidzárlati megszakítási idők	Times	30
Névleges rövidzárlati záróáram (csúcs)	kV	50
Névleges rövid idejű ellenállási áram 3s (rms)	a	20 (fő áramkör), 17, 4 (földelő áramkör)
Névleges csúcsellenállási áram	a	50 (főáramkör), 43, 5 (földelési áramkör)
Teljesítmény-frekvencia ellenállási feszültség (1 perc)	kV	42 (fázis a földre, fázis a fázis), 48 (szakadás)
Villámimpulzus-álló feszültség	kV	75 (fázis-föld, fázis-fázis), 85 (törés)
Részleges kisülés	PC	≤20
A vcb-k névleges műveleti sorrendje		O-0.3s-co-180s-co
Ellenáll a belső ívhibáknak	KA\S	20/0,5
Mechanikai élettartam	Times	10000 (VCB) 3000 (leválasztó kapcsoló, földelő kapcsoló)
Az egyes fázisok főáramköri ellenállása	mΩ	120
Földelőkapcsoló névleges rövidzárlati áram (csúcsérték)	A	43, 5
Földelőkapcsoló zárási idők	Times	2
Védettségi fok	MPa	IP67 (gázdoboz), IP4X (testház)
Névleges gáznyomás (mérőnyomás)	MPa	0.02
Minimális üzemi gáznyomás	0/0	0
Névleges éves szivárgási arány	ppm	0.01
Nedvességtartalom a levegődobozban	kV	≤150
Segédáramkör tápfrekvencia-ellenállási feszültsége (1 perc)		2

A megszakító fő műszaki paramétere

Névleges feszültség	12
Névleges áram	630
Névleges rövidzárlati megszakítóáram	20
Névleges rövidzárlati záróáram (csúcs)	50
Névleges rövid idejű ellenállási áram 3s (rms)	20
Névleges csúcsellenállási áram	50
Névleges műveletsor	O.-0.3s-C.O.-180s-C.O.
Teljesítmény-frekvencia ellenállási feszültség (1 perc)	42 (fázis a földre, fázis a fázis), 48 (szakadás)
Villámimpulzus-ellenállási feszültség (csúcs)	75 (fázis a földre, fázis a fázis), 85 (szakadás)
Részleges kisülés	≤5
Mechanikai élettartam	10000
Főhurok ellenállása fázisonként	≤110
Érintkezőtávolság	9±1
Az érintkezési nyomás túllépése	3±0, 5
Érintsd meg a végső nyomást	1800±100N
Háromfázisú nyitás (különböző fázisok)	≤1
Érintkezőzárás visszapattanási ideje	≤2
Záróra	≤70
Nyitva tartás	≤60
Átlagos nyitási sebesség	1,1+0,2
Átlagos zárási sebesség	0,8+0,2
A rövidzárlati árammegszakítások névleges száma	30
